단일 건 벽걸이형 DC 고속 충전기

20kW~60kW의 전력 출력을 위해 설계된 CSIVEI 공장의 고품질 단일 건 벽걸이형 DC 고속 충전기는 기존 벽, 기둥 또는 구조 기둥에 직접 설치되므로 콘크리트 패드, 지상 고정 또는 전용 주차 공간 건설이 필요하지 않습니다. 따라서 지하 주차장, 다층 차고, 바닥에 장착된 충전기가 교통 흐름을 방해하는 좁은 주차 공간에 이상적입니다.

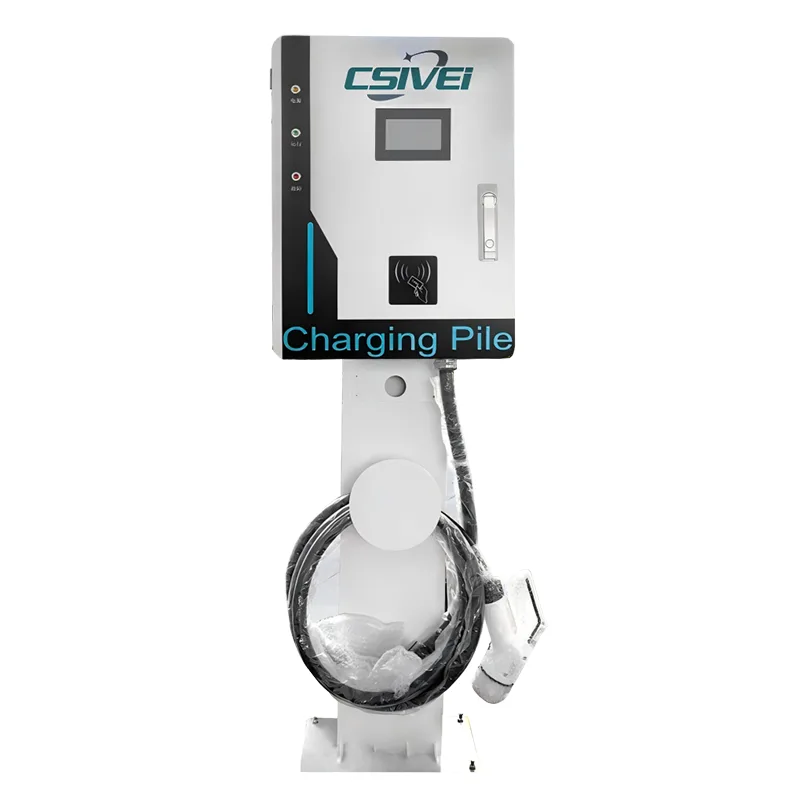

적절한 벽면이 없는 현장의 경우 옵션인 튼튼한 강철 받침대를 사용하면 내부 하드웨어를 변경하지 않고도 장치를 독립형 기둥 장착형 충전기로 변환할 수 있습니다.

충전기는 CCS1, CCS2, CHAdeMO 및 GB/T 표준을 지원하여 모든 주류 EV에 서비스를 제공합니다. 전자 장치가 컨포멀 코팅된 IP55 등급 인클로저는 습기, 먼지가 많으며 통풍이 잘 되지 않는 지하 주차장의 일반적인 실내외 환경을 견딜 수 있습니다.

출입 통제는 RFID 및 앱 기반 인증 기능을 갖춘 7인치 터치스크린을 통해 실행되며 OCPP 1.6J/2.0.1 연결을 통해 원격 모니터링, 거래 보고 및 동적 가격 책정이 가능합니다.

안전 기능에는 실시간 절연 모니터링, DC에 민감한 잔류 전류 보호, 과열 보호 및 비상 정지 버튼이 포함되며 모든 장치에 모두 표준으로 적용됩니다.

제품 응용

바닥 공간이 중요한 위치를 위해 설계된 단일 건 벽걸이형 DC 충전 스테이션은 기존 수직 표면에 직접 장착되어 DC 고속 충전 성능을 제공하는 동시에 귀중한 지면 공간을 확보합니다. 옵션인 받침대 키트를 사용하면 동일한 장치가 적절한 벽이 없는 야외 현장을 위한 기둥 장착형 솔루션으로 변환됩니다.

지하 및 다층 주차장

지하 차고 및 다층 주차 구조물에서는 좁은 공간, 좁은 회전 원 및 구조적 기둥으로 인해 바닥 장착형 충전기가 실용적이지 않습니다. 이 벽걸이 장치는 콘크리트 벽, 기둥 또는 하중 지지 기둥에 직접 설치되며 주차 공간이나 주행 통로를 침범하지 않고 각 베이의 상단에 충전기를 배치합니다. 지면 고정이나 콘크리트 패드가 필요하지 않으므로 설치 속도가 빨라지고 보행자가 통로를 깨끗하게 유지할 수 있습니다.

자동차 대리점 및 쇼룸 서비스 베이

고객 인도를 위해 EV를 준비하거나 서비스 후 충전을 수행하는 대리점은 제한된 작업장과 앞마당 공간 내에서 빠른 처리가 필요합니다. 서비스 베이 위에 충전기를 벽에 장착하면 기술자와 차량 이동을 위해 바닥 공간을 깨끗하게 유지할 수 있습니다. 단일 건 구성은 단일 전용 서비스 베이와 깔끔하게 결합되어 케이블 관리를 단순화하고 각 차량이 일관되고 모니터링되는 충전을 받을 수 있도록 보장합니다.

호텔, 사무실 및 주거용 주차장

지하 주차장이나 지붕이 있는 주차장이 있는 건물에서 직원, 손님 또는 임차인 EV 충전을 위해 벽걸이형 DC 충전기가 기존 구조에 깔끔하게 통합됩니다. 보행자가 많은 구역에 독립형 장치가 어수선하게 배치되는 것을 피하고 화면에 쉽게 접근할 수 있도록 눈높이에 설치할 수 있습니다. RFID 및 앱 기반 인증을 통해 사용자별 청구가 가능하며, OCPP 연결을 통해 자산 관리자는 사용량을 모니터링하고 시간대 가격을 설정할 수 있습니다.

공공 도로변 및 노상 주차장 충전

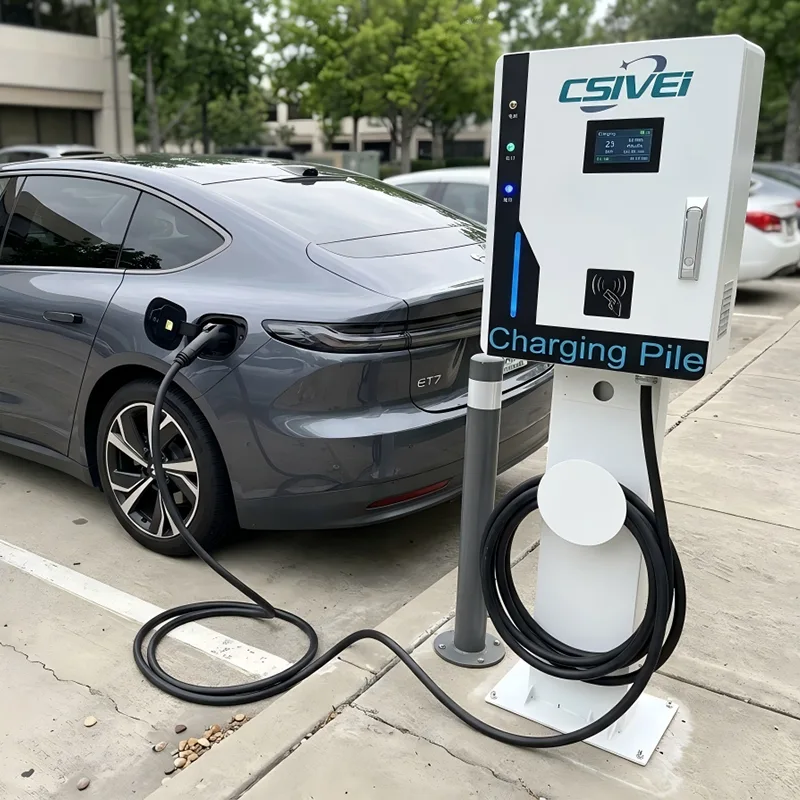

옥외 주차장, 도로변 주차 차선 또는 교외 소매 주차장과 같이 벽면을 사용할 수 없는 경우 옵션인 강철 받침대를 사용하면 동일한 충전기를 슬림한 기둥 장착형 장치로 변환할 수 있습니다. 이는 별도의 벽 및 바닥 충전기 모델을 소싱하는 대신 하나의 표준화된 제품을 사용하여 단일 프로젝트 내에서 벽걸이 및 받침대 설치를 혼합할 수 있는 배포 유연성을 제공합니다. 단일 받침대의 컴팩트한 설치 공간은 전체 바닥 스탠딩 충전기 캐비닛보다 훨씬 적은 지상 공간을 차지합니다.

함대 본거지 및 창고 야간 충전

지역 배송 밴, 의회 유지 관리 차량 또는 기업 카 풀과 같은 중소형 전기 차량은 기존 건물과 주변 벽이 있는 창고에서 작동하는 경우가 많습니다. 창고 가장자리를 따라 벽에 장착된 DC 충전기는 차량 주차 및 기동을 위해 사용 가능한 야드 공간을 최대화합니다. OCPP 백엔드를 통한 예약된 충전은 피크 외 전기 요금에 맞춰 차량 운영 비용을 낮게 유지할 수 있습니다.

기술 심층 분석

단일 건 벽면 장착형 DC 고속 충전기는 전체 DC 고속 충전 기능을 소형 벽면 장착형 섀시에 담아 열 성능, 안전성 또는 서비스 가능성을 저하시키지 않으면서 높은 전력 밀도를 달성합니다.

컴팩트한 고밀도 전력 변환

충전기는 간소화된 모듈식 정류기 아키텍처를 사용하여 고주파 절연 AC-DC 컨버터를 일반적으로 동등한 플로어 스탠딩 장치 부피의 1/3에 해당하는 슬림형 인클로저에 통합합니다. 줄어든 설치 공간에도 불구하고 변환 효율은 정격 부하에서 95% 이상을 유지합니다. 모듈 베이는 전면 패널에서 접근 가능하므로 벽에서 장치를 제거하지 않고도 개별 전원 모듈을 핫스왑할 수 있습니다. 이는 측면 접근이 제한될 수 있는 좁은 차고 환경에서 중요한 이점입니다.

패시브 및 액티브 하이브리드 냉각

벽걸이 배치는 고유한 열 문제를 야기합니다. 충전기는 후면 공기 흐름이 제한된 콘크리트 또는 석조 표면에 설치되는 경우가 많으며 지하 주차장은 정체되고 습한 공기로 인해 어려움을 겪을 수 있습니다. 이 문제를 해결하기 위해 장치는 밀봉된 내부 공기 덕트와 지능형 강제 공기 냉각을 결합합니다. 고압 팬은 여과된 공기를 전면에서 측면 경로로 끌어와 뜨거운 공기 재순환을 방지하고 주차 구조물에서 흔히 발생하는 브레이크 먼지와 공기 중 미립자로부터 내부 구성 요소를 보호합니다. 모든 PCB의 컨포멀 코팅은 응결 및 부식성 대기로부터 추가적인 보호 기능을 제공합니다.

벽걸이형 구조 엔지니어링

인클로저는 가볍지만 견고한 아연 도금 강철로 제작되었으며 UV 및 부식 방지를 위해 분체 코팅 처리되었습니다. 강화된 장착 브래킷 시스템은 콘크리트, 벽돌 및 구조용 강철 기둥과 호환되는 여러 앵커 지점에 장치의 무게를 분산시킵니다. 이 디자인은 충전기의 질량을 벽면에 가깝게 중앙에 배치하여 고정 장치에 가해지는 캔틸레버 응력을 최소화합니다. 옵션 받침대를 배포하는 현장의 경우 동일한 장착 브래킷이 통합 케이블 관리 채널이 있는 용융 아연 도금 강철 기둥에 부착되므로 벽 장착과 기둥 장착 구성 간 전환을 위해 내부 하드웨어를 수정할 필요가 없습니다.

통합 케이블 관리

스프링 밸런스 케이블 리트랙터 또는 케이블 홀스터가 장치의 측면 프로필에 통합되어 있어 사용하지 않을 때 충전 케이블이 지면에 닿지 않게 유지됩니다. 이는 보행자가 많은 지역에서 넘어지는 위험을 방지하고 차량에 의한 손상으로부터 케이블을 보호합니다. 홀스터 디자인은 자연스러운 그립 높이에서 케이블을 아래쪽과 바깥쪽으로 라우팅하여 연결 중 작업자의 부담을 줄입니다.

컴팩트한 프레임에 모든 기능을 갖춘 제어 및 안전

크기가 작아졌음에도 불구하고 충전기는 더 큰 DC 장치에서 볼 수 있는 완전한 제어 및 안전 제품군을 유지합니다. 내장형 Linux 컨트롤러는 CCS1, CCS2, CHAdeMO 및 GB/T 프로토콜 전반에 걸쳐 차량 통신을 처리합니다. 실시간 절연 모니터링, Type A + 6mA DC 감지 잔류 전류 감지 및 접촉기 용접 감지가 모든 세션 동안 지속적으로 작동합니다. 전원 모듈, DC 출력 경로 및 커넥터 접점에 위치한 과열 센서는 팬 속도 증가부터 제어된 전력 감소, 임계값 초과 시 전체 세션 종료에 이르기까지 단계별 보호 응답을 트리거합니다. 4G, Wi-Fi 또는 이더넷을 통한 OCPP 1.6J/2.0.1 연결을 통해 원격 진단, 펌웨어 업데이트 및 거래별 청구가 가능합니다.

유연한 배포 아키텍처

벽걸이형 설계는 20kW~60kW의 정격 전력을 지원하므로 비용이 많이 드는 그리드 업그레이드 없이 기존 건물에서 사용할 수 있는 일반적인 전기 용량과 일치합니다. 입력 옵션은 전력 계층에 따라 단상 및 3상 구성을 모두 포함합니다. 옵션인 받침대 액세서리 키트에는 단일 기술자 팀이 설치할 수 있는 기둥, 베이스 플레이트 및 케이블 가이드가 포함되어 있어 전체 주차 시설에 걸쳐 하나의 표준화된 충전기 모델에서 벽걸이 및 받침대를 혼합하여 배포할 수 있습니다.

자주 묻는 질문

Q1: 설치에는 어떤 종류의 벽면이 필요합니까?

단일 건 벽면 장착형 DC 고속 충전기는 단단한 콘크리트, 벽돌 또는 구조용 강철 기둥에 장착하도록 설계되었습니다. 강화된 장착 브래킷은 장치의 무게를 여러 앵커 지점에 분산시켜 안정적이고 안전한 고정을 보장합니다. 내하중 용량을 확인하기 위해 현장 조사를 권장하며, 전기 공사업체를 위한 자세한 장착 템플릿과 설치 안내서를 제공합니다.

Q2: 내 사이트에 적합한 벽이 없으면 어떻게 되나요?

옵션으로 튼튼한 강철 받침대를 사용할 수 있습니다. 이 독립형 기둥은 벽걸이형 버전과 동일한 장착 브래킷을 사용하므로 내부 하드웨어를 변경할 필요가 없습니다. 받침대에는 통합 케이블 관리 채널과 바닥판이 함께 제공됩니다. 단일 표준화된 충전기 모델을 사용하면서 한 사이트에 걸쳐 벽과 받침대 설치를 혼합할 수 있습니다.

Q3: 사용 가능한 전원 출력은 무엇이며, 바닥 설치형 장치보다 범위가 낮은 이유는 무엇입니까?

이 벽걸이형 DC 충전기는 20kW~60kW의 전력 계층으로 제공됩니다. 이 제품군은 소형 벽걸이형 열 설계 및 일반적인 건물 전기 용량에 최적화되어 있습니다. 벽걸이 설치의 경우 이 전력 수준은 목적지 충전, 직장 주차 및 야간 차량 사용에 충분합니다. 프로젝트에 더 높은 전력이 필요한 경우 당사의 플로어 스탠딩형 단일 건 또는 이중 건 충전기가 60kW~240kW의 구성을 제공합니다.

Q4: 습기나 먼지가 많은 지하 주차장에서도 충전기가 안정적으로 작동할 수 있습니까?

예. 인클로저 등급은 IP55이며 모든 내부 전자 장치는 습기, 결로 및 공기 중 미립자를 방지하기 위해 등각 코팅되어 있습니다. 밀봉된 공기 덕트와 높은 정압 냉각 팬은 지하 및 다층 주차 구조물에서 발견되는 정체되고 종종 먼지가 많은 공기를 위해 특별히 설계되었습니다.

Q5: 사용하지 않을 때 충전 케이블은 어떻게 관리되나요?

통합된 측면 장착형 케이블 홀스터 또는 스프링 균형 리트랙터가 케이블을 지면에서 떨어지게 유지합니다. 이를 통해 보행자 구역에서 걸려 넘어지는 위험을 방지하고 차량 손상으로부터 케이블을 보호하며 커넥터를 사용자가 편안하게 잡을 수 있는 높이에 배치합니다.

Q6: 여러 개의 벽걸이형 충전기를 원격으로 모니터링하고 관리할 수 있나요?

예. 모든 장치에는 4G, Wi-Fi 또는 이더넷을 통한 OCPP 1.6J/2.0.1 연결이 포함되어 있습니다. 실시간 모니터링, 단위별 거래 보고, 원격 진단, 동적 가격 책정 및 펌웨어 업데이트를 위해 모든 충전기를 선호하는 충전 네트워크 관리 시스템에 통합할 수 있습니다.

Q7: 어떤 유지 관리 접근이 필요합니까? 서비스를 위해 장치를 벽에서 제거해야 합니까?

아니요. 전면 패널을 통해 모듈형 전원 베이에 완전히 접근할 수 있습니다. 벽에서 충전기를 제거하지 않고도 개별 전원 모듈을 핫스왑할 수 있습니다. 대부분의 일상적인 점검(필터 청소, 육안 검사)의 경우 모든 구성품을 전면에서 접근할 수 있어 좁은 주차 공간에서도 유지 관리가 가능합니다.

고객 스포트라이트

도심 상업단지 - 지하주차장 EV 충전 개조

배경

유럽의 주요 도심에 위치한 프리미엄 복합단지는 3층 규모의 지하 주차장에 DC 고속 충전 시설을 설치할 계획이었습니다. 이 시설은 호텔 투숙객, 사무실 임차인 및 소매 방문객에게 서비스를 제공하며 EV 충전을 요청하는 사람이 점점 늘어나고 있습니다. 경영진은 주차 공간을 잃지 않거나 좁은 주행 통로를 방해하지 않고 급속 충전기를 설치하기를 원했습니다.

도전

지하 주차장은 오래된 도시 건물의 전형적인 상당한 물리적 제약을 나타냈습니다.

●  회전 반경이 좁은 좁은 주차 공간으로 인해 바닥에 세워두는 충전기 캐비닛을 놓을 공간이 없습니다.

●  구조용 기둥은 자주 사용되었지만 많은 베이의 머리 부분에 벽이 있었습니다.

●  천장 높이 제한 및 환기 덕트로 머리 위 여유 공간이 제한됩니다.

●  새 전력 공급을 위해 콘크리트 바닥을 광범위하게 트렌치할 수 없었습니다. 기존 벽면 케이블 트레이를 사용해야 했습니다.

●  공사로 인해 일상적인 주차 운영이 중단될 수 없습니다. 설치는 깨끗하고 빠르며 최소한의 침해만 이루어져야 했습니다.

●  바닥 설치형 DC 충전기는 조기에 제외되었습니다. 그들은 귀중한 만 공간을 차지하고 콘크리트 패드가 필요했으며 이미 좁은 주행 차선에 장애물을 만들었을 것입니다.

벽걸이형 단일 건 DC 충전기를 사용해야 하는 이유는 무엇입니까?

건물의 콘크리트 주변 벽과 구조 기둥은 기존 주차 공간의 머리 부분에 이상적인 장착 표면을 제공했습니다. 단일 건 벽 장착 장치는 각 전용 EV 베이 위에 배치되어 바닥 공간을 전혀 차지하지 않고 한 번에 한 대의 차량에 서비스를 제공할 수 있습니다.

충전기의 소형 섀시(플로어 스탠딩형 섀시의 약 1/3 크기)는 벽과 같은 높이로 장착되어 차량 주차 시 베이 깊이 전체를 확보할 수 있습니다. 측면에 장착된 통합 케이블 홀스터는 충전 케이블을 지면에서 떨어지게 유지하여 보행자 통로에서 걸려 넘어질 위험을 제거했습니다.

결정적으로, 벽걸이형 설계는 지면 고정이 없고, 콘크리트가 파손되지 않으며, 설치 중에 베이 폐쇄가 없음을 의미했습니다. 모든 전원 케이블 연결은 기존 벽면 케이블 트레이를 통해 라우팅되었으며 충전기 인클로저의 상단 또는 후면으로 직접 종료되었습니다.

벽이나 기둥을 사용할 수 없는 소수의 중간 행 베이의 경우 옵션인 강철 받침대가 배치되었습니다. 이를 통해 동일한 충전기 모델을 슬림한 독립형 기둥에 설치하여 전체 바닥형 캐비닛 설치 공간의 일부를 차지할 수 있었습니다. 벽걸이형과 받침대가 혼합된 배포에서는 하나의 표준화된 제품을 사용하여 조달, 예비 부품 재고 및 유지 관리 교육을 단순화했습니다.

전개

CCS2 커넥터로 구성된 40개의 단일 건 벽걸이형 DC 고속 충전기가 지하 3층에 설치되었습니다. 36개 유닛은 콘크리트 벽과 구조 기둥에 벽에 장착되었습니다. 4개의 장치는 중간 행 베이용 받침대 키트를 사용했습니다. 최대 주차 시간 외에 베이 손실 없이 설치가 완료되었습니다. OCPP 백엔드 통합은 40개 유닛 모두를 건물의 중앙 관리 플랫폼에 연결하여 기존 호텔 및 사무실 액세스 카드를 통한 사용자 인증, 세션별 청구 및 실시간 모니터링을 가능하게 했습니다.

결과

●  단일 주차 공간을 희생하지 않고 40개의 EV 가능 베이가 만들어졌습니다. 이는 단지 관리에 결정적인 요소입니다.

●  콘크리트 패드 제거, 지반 트렌칭 및 구조적 개조로 인해 설치 비용이 바닥 설치형 대안보다 훨씬 낮았습니다.

●  벽과 받침대가 혼합된 접근 방식은 하나의 충전기 모델을 사용하여 모든 베이 레이아웃 문제를 해결하고 프로젝트 조달 프로세스를 단순하게 유지합니다.

●  호텔 투숙객, 사무실 임차인, 쇼핑객은 이제 기존 건물 액세스 카드를 사용하여 고속 충전을 이용할 수 있으며 요금은 객실, 임대 또는 결제 앱에 자동으로 청구됩니다.

●  호텔 관리자는 EV 충전 시설 덕분에 호텔 투숙객 만족도 점수와 사무실 임대 갱신이 눈에 띄게 증가했다고 보고했습니다.

●  성공적인 출시 이후 건물 소유주는 도시에 있는 두 개의 추가 건물에 동일한 벽걸이형 솔루션을 지정했습니다.
