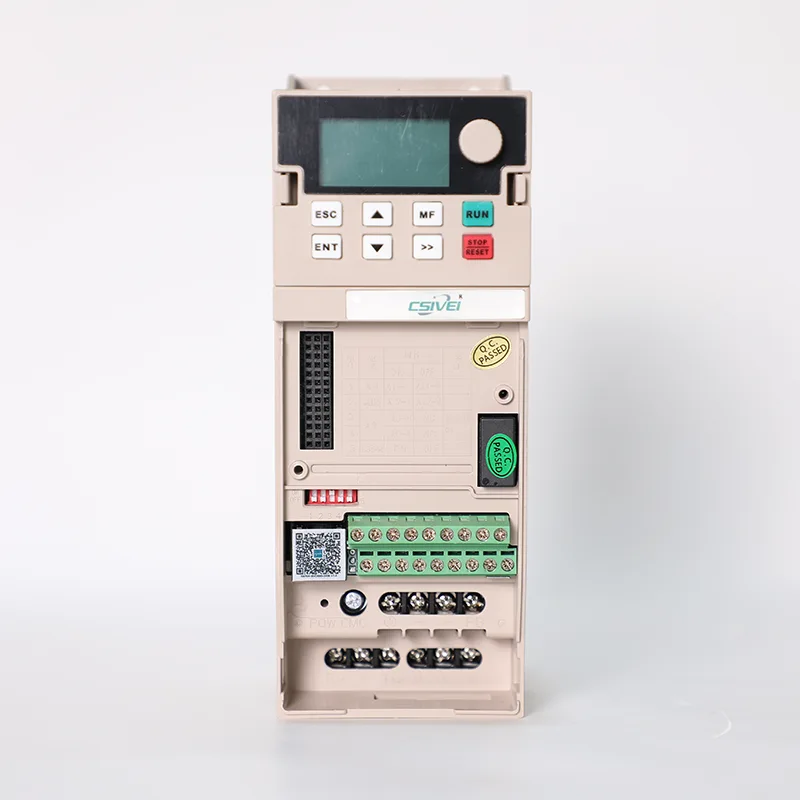

CSIVEI 공장의 고성능 1상 입력 3상 출력 11kw 펌프 인버터는 3상 태양광 펌핑 시스템을 위한 소형 고효율 솔루션입니다. 최대 99%의 추적 효율성을 갖춘 MPPT 알고리즘을 통합하여 배터리 없이 태양광 어레이에 직접 연결할 수 있습니다. 이 드라이브는 V/F 및 벡터 제어를 모두 지원하므로 낮은 조도에서도 원활한 펌프 시동을 보장합니다. 내장된 보호 기능에는 과전압, 저전압, 과전류, 공회전 및 파이프 파열 감지가 포함됩니다. IP20 인클로저를 사용하면 나란히 장착할 수 있습니다. 소규모 농장 관개, 정원 분수 및 외딴 지역의 물 이동에 이상적입니다. CSIVEI는 간편한 시운전으로 안정적인 성능을 제공합니다.
| 모델 | 1상 3상 11kw 펌프 인버터 |
| 입력 전압 | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3상,380V(-15%)~440V(+10%) | |
| 정격 주파수 | 50/60Hz |
| 주파수 범위 | ±5%(47.5~63Hz) |
| 출력 전압 | 0-출력 전압 |
| 출력 주파수 | 0.1~500Hz |
| 최고 주파수 | 벡터 제어: 0~500Hz |
| V/F 제어: 0~500HZ | |
| 캐리어 주파수 | 0.8KHz~8KHz |
| 부하 특성에 따라 캐리어 주파수를 자동으로 조정할 수 있습니다. | |
| 입력 주파수 분해능 | 디지털 설정: 0.01Hz |
| 시뮬레이션 설정: 최대 주파수 x 0.025% | |
| 제어 방법 | SVC 개방 루프 벡터 제어 |
| V/F 개방 루프 속도 제어 | |
| 시동 토크 | 0.5Hz/150%(SVC) |
| 속도 범위 | 1:100(SVC) |
| 속도 안정성 정확도 | ±0.5%(SVC) |
| 과부하 용량 | 150%정격 전류: 60초, 170%정격 전류: 12초, 190%정격 전류: 1.5초 |
| 토크 증가 | 자동 토크 부스트;수동 토크 부스트: 0.1%~30.0% |
| V/F 곡선 | 세 가지 방법: 1.선형, 2.다초점, 3.파워 유형 V/F 곡선 |
| V/F 분리 | 2가지 방법: 완전 분리; 반 분리 |
| 가속 및 감속 곡선 | 선형 또는 S-곡선 가속 및 감속 방법. 0.0~6500.0s의 시간 범위를 갖는 두 가지 유형의 가속 및 감속 시간 |
| DC 제동 | DC 제동 주파수: 0.00Hz~최대 주파수 |
| 제동 시간 : 0.0s~36.0s | |
| 브레이크 동작 전류값：0.0%~100.0% | |
| 조그 제어 | 조그 주파수 범위: 0.00Hz ~ 최대 주파수. 조그 가속 및 감속 시간: 0.0s ~ 6500.0s |
| 내장 PID | 공정 제어 폐쇄 루프 제어 시스템을 편리하게 달성할 수 있습니다. |
| AVR | 그리드 전압이 변경되면 자동으로 일정한 출력 전압을 유지할 수 있습니다. |
| 토크 제한 및 제어 | "굴삭기" 기능은 작동 중 토크를 자동으로 제한하여 잦은 과전류 트립을 방지합니다. |
농촌 지역의 물 공급을 위해 설계된 이 VFD는 시추공, 강 또는 저수지에서 높은 저장 탱크 또는 직접 분배 네트워크로 물을 끌어올리는 펌프에 전원을 공급합니다. 시스템은 자동으로 작동합니다. 태양광 발전이 충분하면 펌프가 탱크를 채웁니다. 탱크가 가득 차면 드라이브가 절전 모드로 전환되어 기계적 수명이 보존됩니다. 마을 물 키오스크, 학교 물 시스템 및 보건 진료소 공급에 이상적입니다. 내장된 PID는 높은 탱크의 일정한 압력을 보장하고 MPPT 알고리즘은 흐린 날에도 태양광 패널에서 최대 전력을 추출합니다. 이 솔루션은 디젤이나 전력망에 의존하지 않고 식수와 위생을 위한 깨끗하고 저렴한 물을 제공합니다.
태양광 물 시스템에서는 펌프가 손상되지 않도록 보호하는 것이 중요합니다. CSIVEI 1상 입력 3상 출력 11kw 펌프 인버터에는 포괄적인 펌프별 보호 제품군이 포함되어 있습니다.
● 드라이런 보호 – 전류, 전력 또는 선택적 유량 센서를 모니터링합니다. 수원이 고갈되면 펌프를 멈추고 설정된 간격 후에 자동으로 재시도합니다.
● 파이프 파열/저유량 감지 – 파이프 파열 또는 누출을 나타내는 급격한 전류 강하를 감지하고, 침수를 방지하기 위해 차단합니다.
● 과전류 및 과부하 보호 – 모래, 스케일링 또는 베어링 고장으로 인해 펌프가 과열되는 것을 방지합니다.
● 저전압 및 과전압 차단 – 불안정한 태양광 입력으로부터 드라이브와 모터를 보호합니다.
● 역류 방지 – 펌프가 정지하면 체크 밸브를 제어하여 모터를 뒤로 회전시키는 물 역류를 방지할 수 있습니다.
이러한 보호 기능은 펌프 수명을 연장하고 유지 관리 방문을 줄이며 원격 태양광 설치 시 안정적인 물 공급을 제공합니다.
Q1: 이 드라이브에는 원격 모니터링을 위한 Wi-Fi 또는 셀룰러 기능이 내장되어 있습니까?
A: 드라이브에는 RS485 Modbus RTU 포트가 있습니다. 무선 모니터링을 활성화하려면 Wi-Fi, 이더넷 또는 4G를 통해 연결되는 외부 게이트웨이(예: CSIVEI CloudBox)를 추가하세요. 게이트웨이는 CSIVEI Cloud 또는 타사 플랫폼에 데이터를 업로드합니다.
Q2: 배터리 없이 태양광 패널에서 직접 펌프를 작동할 수 있나요?
답: 그렇습니다. CSIVEI 1상 입력 3상 출력 11kw 펌프 인버터는 태양광 펌프로 직접 작동하도록 설계되었습니다. MPPT를 사용하여 패널의 가변 DC를 펌프용 안정적인 AC로 변환합니다. 태양광 전력이 펌프의 임계값을 초과하면 드라이브가 자동으로 시작되고 부족하면 정지하여 모터를 보호합니다.
Q3: 패널과 드라이브 사이에 DC 차단기가 필요합니까?
A: 예, 안전 및 규정 준수를 위해 DC 정격 회로 차단기 또는 퓨즈 분리가 필수입니다. CSIVEI는 최대 DC 전류의 1.25배 크기의 2극 DC 차단기를 권장합니다.
Q4: 정압 모드는 어떻게 설정하나요?
A: 4‑20mA 압력 트랜스미터를 아날로그 입력 AI1에 연결합니다. 매개변수 P.00 = 1(PID 모드)로 설정합니다. 그런 다음 P.77(공학 단위)에서 목표 압력을 설정하십시오. 드라이브는 태양 변화에 관계없이 해당 압력을 유지하기 위해 펌프 속도를 조정합니다.
Q5: 이 태양광 VFD의 예상 수명은 얼마나 됩니까?
A: 올바르게 설치하면(깨끗하고 건조하며 온도 제한 내에서) 드라이브는 일반적으로 10~15년 동안 지속됩니다. 전해 커패시터는 더운 환경에서 더 빨리 노화됩니다. 주변 온도를 40°C 미만으로 유지하면 수명이 연장됩니다. 냉각 팬은 5~7년마다 교체해야 할 수 있습니다.
이 시스템은 3년 동안 오류 없이 운영되어 지역 사회의 건강과 경제 활동을 변화시켰습니다.
