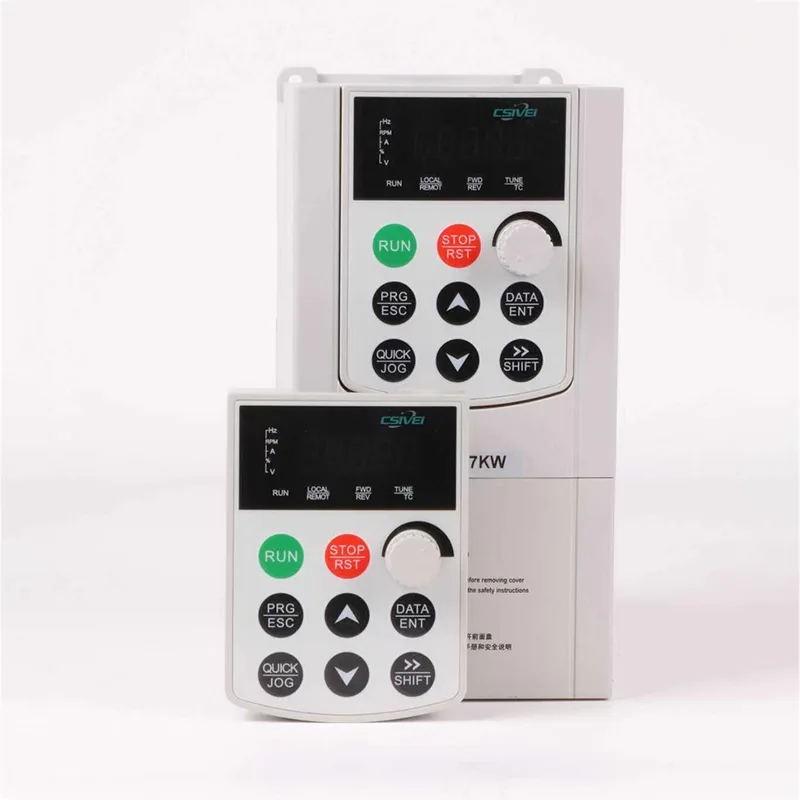

5.5kw VFD 태양광 인버터 3상 380V

CSIVEI 5.5kw VFD 태양광 인버터 3상 380V는 넓은 DC 입력 범위, 고효율 MPPT 및 태양광-디젤 하이브리드 작동 지원이 특징입니다. 원격 지역의 대용량 펌핑을 위해 설계된 이 제품에는 드라이런 보호, 파이프 파열 감지 및 원격 모니터링 옵션이 포함되어 있습니다. 대규모 프로젝트에는 맞춤형 솔루션을 사용할 수 있습니다.

문의 보내기

제품 설명

CSIVEI 5.5kw VFD 태양광 인버터 3상 380V는 고강도 태양광 펌핑 애플리케이션용으로 제작되었습니다. 넓은 DC 입력 범위(450~800V), 98.5% 효율의 고급 MPPT, 혼합 태양광-디젤 하이브리드 작동 지원이 특징입니다. 드라이브에는 과전압, 저전압, 과전류, 위상 손실, 공회전 및 과열 등 포괄적인 보호 기능이 포함되어 있습니다. 옵션인 LCD 디스플레이는 실시간 태양광 발전, 펌프 속도, 유량 및 오류 내역을 제공합니다. 강화된 냉각 기능을 갖춘 견고한 IP21 인클로저는 먼지가 많은 환경에서도 긴 수명을 보장합니다. 사막 관개, 연못 통기 및 산업용수 순환에 이상적입니다. CSIVEI는 에너지 독립을 보장합니다.

핵심 매개변수 및 사양

모델	5.5kw VFD 태양광 인버터 3상 380V
입력 전압	AC,1PH,220V(-15%)~240V(+10%)
입력 전압	AC,3상,380V(-15%)~440V(+10%)
정격 주파수	50/60Hz
주파수 범위	±5%(47.5~63Hz)
출력 전압	0-출력 전압
출력 주파수	0.1~500Hz
최고 주파수	벡터 제어: 0~500Hz
최고 주파수	V/F 제어: 0~500HZ
캐리어 주파수	0.8KHz~8KHz
캐리어 주파수	부하 특성에 따라 캐리어 주파수를 자동으로 조정할 수 있습니다.
입력 주파수 분해능	디지털 설정: 0.01Hz
입력 주파수 분해능	시뮬레이션 설정: 최대 주파수 x 0.025%
제어 방법	SVC 개방 루프 벡터 제어
제어 방법	V/F 개방 루프 속도 제어
시동 토크	0.5Hz/150%(SVC)
속도 범위	1:100(SVC)
속도 안정성 정확도	±0.5%(SVC)
과부하 용량	150%정격 전류: 60초, 170%정격 전류: 12초, 190%정격 전류: 1.5초
토크 증가	자동 토크 부스트;수동 토크 부스트: 0.1%~30.0%
V/F 곡선	세 가지 방법: 1.선형, 2.다초점, 3.파워 유형 V/F 곡선
V/F 분리	2가지 방법: 완전 분리; 반 분리
가속 및 감속 곡선	선형 또는 S-곡선 가속 및 감속 방법. 0.0~6500.0s의 시간 범위를 갖는 두 가지 유형의 가속 및 감속 시간
DC 제동	DC 제동 주파수: 0.00Hz~최대 주파수
	제동 시간 : 0.0s~36.0s
	브레이크 동작 전류값：0.0%~100.0%
조그 제어	조그 주파수 범위: 0.00Hz ~ 최대 주파수. 조그 가속 및 감속 시간: 0.0s ~ 6500.0s
내장 PID	공정 제어 폐쇄 루프 제어 시스템을 편리하게 달성할 수 있습니다.
AVR	그리드 전압이 변경되면 자동으로 일정한 출력 전압을 유지할 수 있습니다.
토크 제한 및 제어	"굴삭기" 기능은 작동 중 토크를 자동으로 제한하여 잦은 과전류 트립을 방지합니다.

응용

이 5.5kw VFD 태양광 인버터 3상 380V는 농업을 넘어 산업 및 상업용 물 처리까지 확장됩니다. 그리드 전력이 불안정하거나 비용이 많이 드는 공장, 광산 또는 건설 현장의 냉각탑 순환, 먼지 억제 시스템, 세차장 및 탱크 충전용 펌프에 전력을 공급할 수 있습니다. 드라이브는 연중무휴 작동을 위해 하이브리드 태양광 디젤 또는 태양광 그리드 입력을 지원합니다. 위상 손실 및 과부하에 대한 내장된 보호 기능은 열악한 산업 환경에서도 내구성을 보장합니다.

예: 광산 탈수, 채석장 먼지 제어, 콘크리트 배치 플랜트 물 공급, 세차장 물 재활용. 태양 에너지를 사용함으로써 기업은 운영 비용과 탄소 배출량을 줄입니다.

원격 모니터링 및 스마트 유지 관리

CSIVEI 5.5kw VFD 태양광 인버터 3상 380V 내장형 원격 측정 및 진단 기능을 사용하면 원격 위치에서 태양광 펌프를 쉽게 관리할 수 있습니다.

● 데이터 로깅 – 일일 에너지 생산량, 물의 양, 펌프 작동 시간, 오류 이벤트를 기록합니다.

● 실시간 디스플레이 - LCD 키패드에 태양광 전압/전류, 펌프 주파수, 유량 및 누적 물 출력이 표시됩니다.

● RS485 Modbus RTU – PLC, SCADA 또는 데이터 로거에 연결하기 위한 표준 포트입니다.

● 옵션 GPRS/4G/WiFi 모듈 - 스마트폰이나 클라우드 플랫폼을 통해 원격 모니터링이 가능합니다. SMS 또는 앱을 통해 공회전, 과열 또는 펌프 결함에 대한 경보를 받습니다.

● 예측 유지 관리 – 모터 전류 및 진동(옵션 센서 사용)을 추적하여 고장이 발생하기 전에 베어링 마모 또는 임펠러 막힘을 경고합니다.

원격 액세스를 통해 운영자는 현장으로 이동하지 않고도 매개변수를 조정하고, 펌프를 다시 시작하고, 청소 주기를 예약할 수 있어 운영 비용과 가동 중지 시간을 줄일 수 있습니다.

FQA

Q1: 일출 시 드라이브가 자동으로 시작되도록 어떻게 설정합니까?

A: 드라이브에는 태양광 발전을 기반으로 하는 "자동 시작" 기능이 있습니다. 매개변수 P.31(시작 전력 임계값)은 펌프를 시작하는 데 필요한 최소 DC 전력을 설정합니다. 태양광 발전이 10초 동안 이 임계값을 초과하면 드라이브가 시작됩니다. 외부 타이머가 필요하지 않습니다.

Q2: 냉각팬과 방열판은 얼마나 자주 청소해야 합니까?

A: 먼지가 많은 환경에서는 3개월마다 검사하십시오. 압축 공기를 사용하여 방열판 핀과 팬에서 먼지를 불어냅니다. 냉각이 막히면 과열 오류가 발생합니다. IP54/IP65 실외 인클로저의 경우 매년 외부 통풍구를 청소하십시오.

Q3: 배터리를 추가하면 더 작은 태양광 패널을 사용할 수 있나요?

답: 그렇습니다. 배터리 저장 장치를 사용하면 더 작은 어레이를 사용하여 더 많은 시간 동안 펌프를 작동할 수 있습니다. 왜냐하면 태양광이 최고조에 달할 때 잉여 태양열을 저장했다가 나중에 사용하기 때문입니다. 그러나 배터리 비용이 패널 절감액보다 클 수 있습니다. CSIVEI는 하이브리드 크기 조정 도구를 제공합니다.

Q4: 드라이브가 Siemens 또는 Allen‑Bradley와 같은 SCADA 시스템과 호환됩니까?

답: 그렇습니다. Modbus RTU가 표준입니다. Profibus DP, Profinet, Ethernet/IP 및 CANopen에 대한 옵션 필드버스 모듈을 사용할 수 있습니다. 드라이브에는 Profibus용 GSD 파일과 Ethernet/IP용 EDS 파일이 함께 제공됩니다.

Q5: 이 드라이브를 기존 그리드 연결 펌프와 함께 사용할 수 있습니까?

답: 그렇습니다. 드라이브는 하이브리드 작동(그리드 백업을 통한 태양광 우선순위 또는 그리드 전용)을 지원합니다. 모터를 교체하지 않고도 태양광 기능을 추가하기 위해 기존 펌프에 장착할 수 있습니다.
