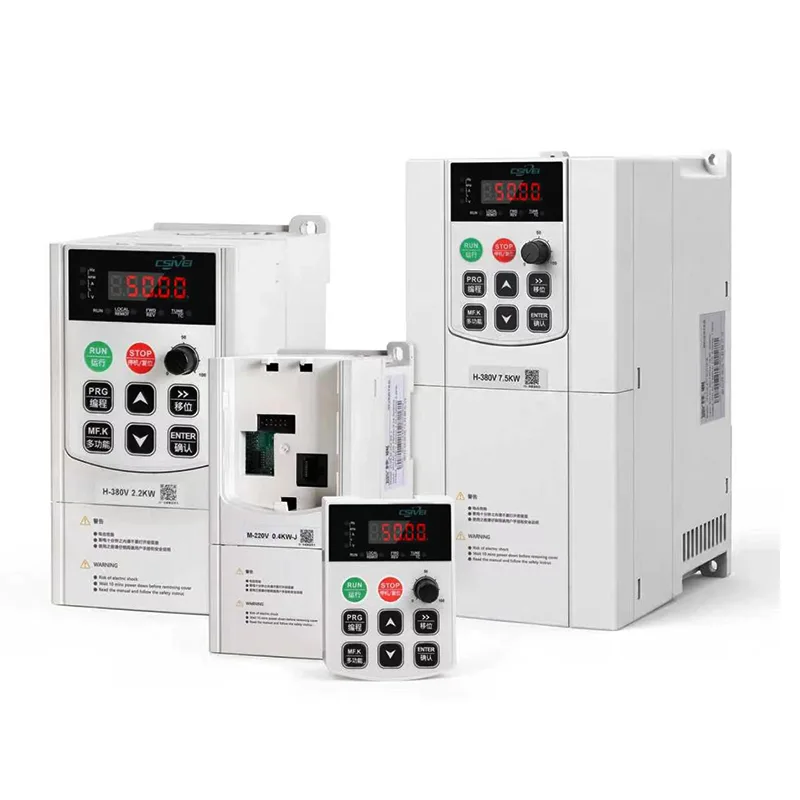

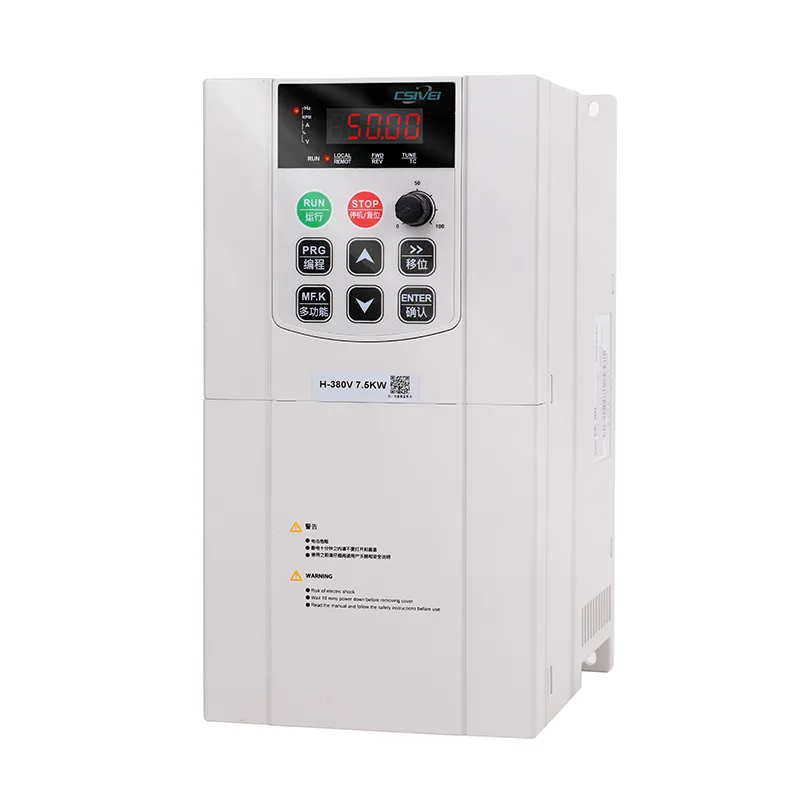

CSIVEI 4kw 워터 펌프 인버터 태양광 VFD는 대규모 태양광 워터 펌핑 프로젝트를 위한 고성능 솔루션입니다. 심정 수중 펌프 및 부스터 스테이션용으로 설계된 이 제품은 센서리스 벡터 제어를 통해 높은 시동 토크를 제공합니다. 드라이브는 태양광 패널 전압을 기준으로 출력 주파수를 자동으로 조정하여 하루 종일 최대 물 흐름을 보장합니다. 일정한 압력, 공회전 보호 및 오류 로그 저장을 위한 내장형 PID입니다. 옵션 IP40 필터가 포함된 IP20 인클로저는 제어실에 적합합니다. GPRS/4G 모듈을 통한 원격 모니터링을 지원합니다. CSIVEI는 지역사회 물 공급 및 대규모 농업을 위한 안정적인 독립형 펌핑을 제공합니다.
| 모델 | 4kw 워터 펌프 인버터 태양광 VFD |
| 입력 전압 | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3상,380V(-15%)~440V(+10%) | |
| 정격 주파수 | 50/60Hz |
| 주파수 범위 | ±5%(47.5~63Hz) |
| 출력 전압 | 0-출력 전압 |
| 출력 주파수 | 0.1~500Hz |
| 최고 주파수 | 벡터 제어: 0~500Hz |
| V/F 제어: 0~500HZ | |
| 캐리어 주파수 | 0.8KHz~8KHz |
| 부하 특성에 따라 캐리어 주파수를 자동으로 조정할 수 있습니다. | |
| 입력 주파수 분해능 | 디지털 설정: 0.01Hz |
| 시뮬레이션 설정: 최대 주파수 x 0.025% | |
| 제어 방법 | SVC 개방 루프 벡터 제어 |
| V/F 개방 루프 속도 제어 | |
| 시동 토크 | 0.5Hz/150%(SVC) |
| 속도 범위 | 1:100(SVC) |
| 속도 안정성 정확도 | ±0.5%(SVC) |
| 과부하 용량 | 150%정격 전류: 60초, 170%정격 전류: 12초, 190%정격 전류: 1.5초 |
| 토크 증가 | 자동 토크 부스트;수동 토크 부스트: 0.1%~30.0% |
| V/F 곡선 | 세 가지 방법: 1.선형, 2.다초점, 3.파워 유형 V/F 곡선 |
| V/F 분리 | 2가지 방법: 완전 분리; 반 분리 |
| 가속 및 감속 곡선 | 선형 또는 S-곡선 가속 및 감속 방법. 0.0~6500.0s의 시간 범위를 갖는 두 가지 유형의 가속 및 감속 시간 |
| DC 제동 | DC 제동 주파수: 0.00Hz~최대 주파수 |
| 제동 시간 : 0.0s~36.0s | |
| 브레이크 동작 전류값：0.0%~100.0% | |
| 조그 제어 | 조그 주파수 범위: 0.00Hz ~ 최대 주파수. 조그 가속 및 감속 시간: 0.0s ~ 6500.0s |
| 내장 PID | 공정 제어 폐쇄 루프 제어 시스템을 편리하게 달성할 수 있습니다. |
| AVR | 그리드 전압이 변경되면 자동으로 일정한 출력 전압을 유지할 수 있습니다. |
| 토크 제한 및 제어 | "굴삭기" 기능은 작동 중 토크를 자동으로 제한하여 잦은 과전류 트립을 방지합니다. |
생태 복원 프로젝트의 경우 이 4kw 워터 펌프 인버터 태양광 VFD는 조림, 초원 재활 및 사막 녹지대를 위한 지속 가능한 수원을 제공합니다. 지하수를 끌어올리거나 지표수를 모아 건조한 지역의 나무 묘목, 관목, 자생 식물에 관개합니다. 이 시스템은 타이머나 토양 수분 센서로 완전히 자동화되어 필요할 때만 물을 공급할 수 있습니다. 넓은 입력 전압 범위는 다양한 구성의 태양광 어레이를 수용하므로 확장이 쉽습니다. 사막화 방지 벨트, 가로수 심기, 광산 매립 및 습지 복원에 배치되는 이 드라이브는 가장 먼 위치에서도 연료 물류 없이 높은 가동 시간을 보장합니다.
CSIVEI 공장의 고품질 4kw 워터 펌프 인버터 태양광 VFD는 원심 및 수중 펌프 부하에 최적화된 센서리스 벡터 제어를 사용합니다. 이는 다음을 제공합니다:
● 높은 시동 토크 – 0.5Hz에서 최대 150%, 샤프트가 긴 깊은 우물 펌프에 필수적입니다.
● 안정적인 저속 작동 - 태양광 전력이 부족할 때 정지를 방지합니다.
● 자동 펌프 곡선 적응 – 드라이브는 최적의 효율성을 유지하기 위해 펌프의 헤드 흐름 특성을 학습합니다.
● 일정한 압력/일정한 흐름 모드 – 내장된 PID는 압력 또는 유량 센서의 피드백을 받아 태양 변동에 관계없이 설정점을 유지합니다.
● 소프트 스타트 및 소프트 스톱 – 워터 해머, 파이프 응력 및 모터 서지 전류를 제거합니다.
이러한 알고리즘은 펌프가 잦은 작동이나 기계적 충격 없이 이른 아침부터 늦은 오후까지 태양일 전체에 걸쳐 원활하게 작동하도록 보장합니다.
Q1: 드라이브에 "Dry-Run" 오류가 표시되지만 우물에 물이 있습니다. 무슨 일이야?
A: 드라이런 센서(유량 스위치, 전극 또는 압력 센서)가 잘못 설치되었거나 보정되었을 수 있습니다. 펌프 시동 중 잘못된 트립을 방지하려면 센서 배선을 확인하고 감지 지연을 더 길게 설정하십시오(파라미터 P.61). 또한 펌프가 실제로 물에 잠겨 있는지 확인하십시오. 수위가 흡입구 아래로 떨어졌을 수 있습니다.
Q2: 드라이브에 MPPT 이상의 에너지 절약 모드가 있습니까?
답: 그렇습니다. "자동 에너지 최적화"(AEO) 기능은 펌프 부하가 가벼울 때(예: 유량 수요가 낮을 때) 모터 전압을 줄여 출력에 영향을 주지 않고 에너지 사용을 10~20%까지 줄입니다. 매개변수 P.52 = 1을 활성화합니다.
Q3: 드라이브에서 어떤 데이터를 기록할 수 있습니까?
A: 드라이브는 일일 에너지 생산량(kWh), 물의 양(m3), 펌프 작동 시간(시간), 결함 이벤트 및 누적 합계를 기록합니다. 데이터는 내부 메모리(지난 30일)에 저장되며 Modbus 또는 SD 카드(옵션)를 통해 내보낼 수 있습니다.
Q4: 별도의 펌프 컨트롤러나 소프트 스타터가 필요합니까?
A: 아니요. CSIVEI 태양광 VFD에는 MPPT, 가변 주파수 드라이브, 펌프 보호(공회전, 과부하, 파이프 파열) 및 일정한 압력을 위한 옵션 PID 등 모든 제어 기능이 통합되어 있습니다. 이는 펌프 컨트롤러와 소프트 스타터를 모두 대체합니다.
Q5: 이 드라이브에는 어떤 접지 요구 사항이 있습니까?
A: 적절한 접지가 중요합니다. 구리 도체를 사용하여 드라이브의 PE 단자를 전용 접지에 연결하십시오. 또한 태양광 패널 프레임과 펌프 모터를 접지하십시오. 접지하지 않으면 감전되거나 드라이브 오작동이 발생할 수 있습니다.
실내 장착 필요– 표준 IP20 외함은 제어실 또는 내후성 캐비닛용으로 설계되었습니다. 실외 사용의 경우 옵션 IP54 외함을 주문하거나 보호 하우징에 설치하십시오.
적절한 환기– 적절한 열 방출을 위해 드라이브 위와 아래에 최소 100mm의 간격을 유지하십시오. 주변 온도는 40°C를 초과해서는 안 됩니다.
올바른 케이블 크기– 과열을 방지하려면 정격 전류의 최소 125% 정격 케이블을 사용하십시오. 전압 강하 및 전력 손실을 줄이려면 DC 입력 케이블을 최대한 짧게 유지하십시오.
적절한 접지– PE 단자를 전용 접지에 연결하십시오. 또한 태양광 패널 프레임과 펌프 모터를 접지합니다. 접지가 부적절하면 감전, 드라이브 오작동 또는 낙뢰 피해가 발생할 수 있습니다.
