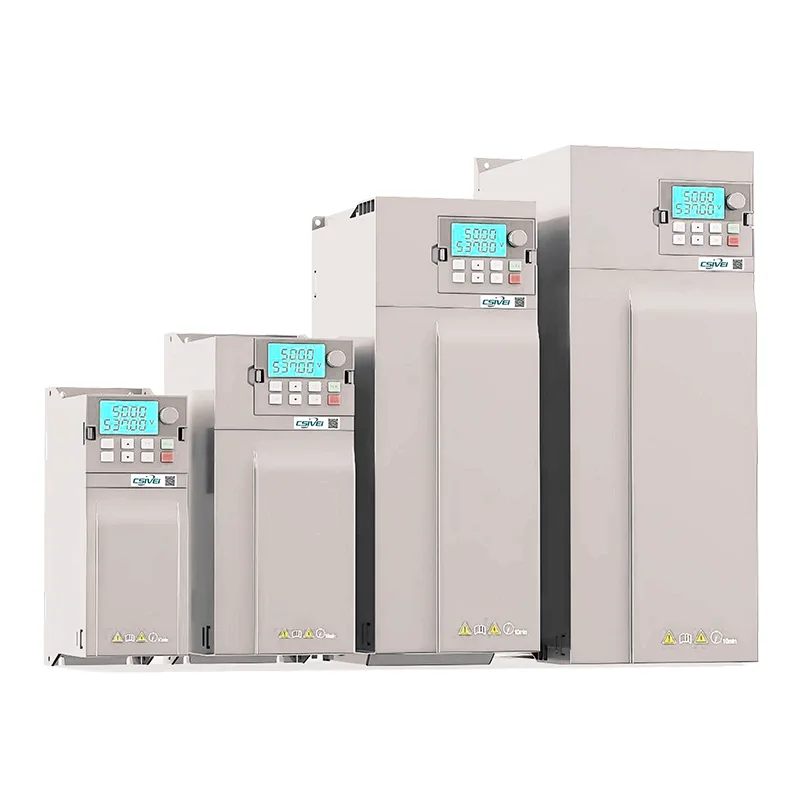

5HP 태양광 펌프 인버터 VFD

CSIVEI 5HP 태양광 펌프 인버터 VFD는 중형 태양광 관개 시스템을 위한 이중 MPPT 입력 및 고급 펌프 보호 기능을 갖추고 있습니다. 직접 태양광-펌프 또는 하이브리드 작동을 위해 설계되어 다양한 햇빛 조건에서도 안정적인 물 흐름을 제공합니다. 특정 애플리케이션에 대해 맞춤형 매개변수를 사용할 수 있습니다.

문의 보내기

제품 설명

최고의 중국 제조업체인 CSIVEI에서 고품질 5HP 태양광 펌프 인버터 VFD를 구입하세요. 중형 태양광 관개 시스템용으로 설계되었습니다. 듀얼 MPPT 입력 기능을 갖춘 이 제품은 다양한 태양 조건을 처리하고 단상 및 3상 펌프 모터를 모두 지원합니다. 고급 절전/깨우기 모드는 낮은 태양광 전력에서 정지하고 충분한 전력이 돌아올 때 다시 시작하여 펌프 수명을 연장합니다. 드라이브에는 일일 물 생산량과 에너지 모니터링을 위한 내장형 데이터 로거가 포함되어 있습니다. 통신 옵션(RS485 Modbus)을 사용하면 SCADA 또는 IoT 장치를 통해 원격 제어가 가능합니다. 실외 사용을 위한 옵션 IP54 인클로저를 갖춘 이 CSIVEI VFD는 시골 물 공급, 가축 농장 및 농작물 관개에 적합합니다.

핵심 매개변수 및 사양

모델	5HP 태양광 펌프 인버터 VFD
입력 전압	AC,1PH,220V(-15%)~240V(+10%)
입력 전압	AC,3상,380V(-15%)~440V(+10%)
정격 주파수	50/60Hz
주파수 범위	±5%(47.5~63Hz)
출력 전압	0-출력 전압
출력 주파수	0.1~500Hz
최고 주파수	벡터 제어: 0~500Hz
최고 주파수	V/F 제어: 0~500HZ
캐리어 주파수	0.8KHz~8KHz
캐리어 주파수	부하 특성에 따라 캐리어 주파수를 자동으로 조정할 수 있습니다.
입력 주파수 분해능	디지털 설정: 0.01Hz
입력 주파수 분해능	시뮬레이션 설정: 최대 주파수 x 0.025%
제어 방법	SVC 개방 루프 벡터 제어
제어 방법	V/F 개방 루프 속도 제어
시동 토크	0.5Hz/150%(SVC)
속도 범위	1:100(SVC)
속도 안정성 정확도	±0.5%(SVC)
과부하 용량	150%정격 전류: 60초, 170%정격 전류: 12초, 190%정격 전류: 1.5초
토크 증가	자동 토크 부스트;수동 토크 부스트: 0.1%~30.0%
V/F 곡선	세 가지 방법: 1.선형, 2.다초점, 3.파워 유형 V/F 곡선
V/F 분리	2가지 방법: 완전 분리; 반 분리
가속 및 감속 곡선	선형 또는 S-곡선 가속 및 감속 방법. 0.0~6500.0s의 시간 범위를 갖는 두 가지 유형의 가속 및 감속 시간
DC 제동	DC 제동 주파수: 0.00Hz~최대 주파수
	제동 시간 : 0.0s~36.0s
	브레이크 동작 전류값：0.0%~100.0%
조그 제어	조그 주파수 범위: 0.00Hz ~ 최대 주파수. 조그 가속 및 감속 시간: 0.0s ~ 6500.0s
내장 PID	공정 제어 폐쇄 루프 제어 시스템을 편리하게 달성할 수 있습니다.
AVR	그리드 전압이 변경되면 자동으로 일정한 출력 전압을 유지할 수 있습니다.
토크 제한 및 제어	"굴삭기" 기능은 작동 중 토크를 자동으로 제한하여 잦은 과전류 트립을 방지합니다.

일반적인 응용 분야

이 태양광 VFD는 송전선에서 멀리 떨어진 목초지의 가축 급수(소, 양, 말)뿐만 아니라 양식업(양어장, 새우 양식장)에도 완벽하게 적합합니다. 우물에서 수중 펌프를 구동하여 물통을 채우거나 연못의 물을 순환시켜 산소 수준을 유지합니다. 저전압 시동 및 구름 통과 후 자동 재시작과 같은 기능은 지속적인 작동을 보장합니다. 양식업에서는 드라이브를 통풍기 또는 순환 펌프와 결합하여 정체를 방지할 수 있습니다. 연료비가 전혀 들지 않고, 유지 관리가 적으며, 조용한 작동이 가능하다는 장점이 있습니다. 일반적인 용도: 원격 가축 목장, 돼지 농장 물 공급, 틸라피아 연못 폭기 및 새우 농장 물 교환.

다중 모드 작동 및 하이브리드 에너지 관리

연중무휴 24시간 물 가용성이 필요한 애플리케이션의 경우 CSIVEI 5HP 태양광 펌프 인버터 VFD는 여러 전원 구성을 지원합니다.

● 순수 태양광 모드 – 전적으로 태양광 패널에서만 작동합니다. 주간 관개 및 가축에 이상적입니다.

● 그리드 백업을 통한 태양광 우선순위 – 태양광을 기본으로 사용합니다. 태양광이 부족하거나 펌프 수요가 태양광 용량을 초과하면 자동으로 그리드로 전환됩니다.

● 발전기 백업을 통한 태양광 우선순위 - 디젤/가스 발전기와 동일한 논리로 전력망이 없는 원격 사이트에 적합합니다.

● 태양광 + 배터리 저장 – 잉여 태양광으로 배터리를 충전합니다. 밤이나 흐린 기간에는 배터리로 펌프를 작동합니다.

● 계통/발전기 전용 모드 - 유지 관리 또는 비상용입니다.

내장된 에너지 관리 컨트롤러는 펌프 작동을 중단하지 않고 소스 간을 원활하게 전환합니다. 통신 포트를 사용하면 SCADA 또는 IoT를 통해 에너지 흐름과 물 출력을 원격으로 모니터링할 수 있습니다.

FQA

Q1: 이 태양광 드라이브를 사용하면 내 펌프가 하루에 얼마나 많은 물을 공급합니까?

A: 물 생산량은 일사량, 패널 크기, 펌프 효율 및 수두에 따라 달라집니다. 경험 법칙: 태양광 패널 1kW마다 일반적인 펌프는 10m 헤드당 3~5m³/일을 공급합니다. 정확한 추정을 위해 사이트 데이터와 함께 CSIVEI의 온라인 태양광 펌핑 계산기를 사용하세요.

Q2: 스마트폰으로 펌프를 제어할 수 있나요?

A: 예, 옵션인 CSIVEI Smart Pump 앱(iOS/Android)과 클라우드 게이트웨이를 사용하면 됩니다. 펌프를 시작/중지하고, 속도를 조정하고, 실시간 태양광 발전과 물 흐름을 확인하고, 알람 알림을 받을 수 있습니다.

Q3: 최대 DC 입력 전압은 얼마입니까?

A: 이 드라이브의 최대 DC 입력 전압은 800V이고 더 높은 전력 장치의 경우 1000V입니다. 정확한 값은 사양서를 참조하세요. 항상 태양광 어레이 개방 회로 전압이 드라이브 정격 내에 있는지 확인하십시오.

Q4: 드라이런 보호 센서를 어떻게 연결합니까?

A: 드라이브에는 유량 스위치, 압력 스위치 또는 수위 전극을 위한 전용 디지털 입력 단자가 있습니다. 센서의 NO/NC 접점을 연결합니다. 그런 다음 해당 매개변수를 "드라이런 보호"로 설정합니다. 센서가 트리거되면 드라이브가 멈추고 오류가 표시됩니다.

Q5: 패널이 햇빛에 있는 경우에도 드라이브에 "낮은 DC 전압" 오류가 표시되는 이유는 무엇입니까?

A: 가능한 원인: 패널 배선이 너무 가늘거나 길면 전압 강하가 발생하고, 병렬로 연결된 패널이 너무 많거나(전압이 높을수록 직렬 증가), 패널의 음영이 발생하거나 패널 연결에 결함이 있습니다. 드라이브 단자의 DC 전압을 확인하십시오. 이는 드라이브의 최소 시작 전압보다 높아야 합니다.
