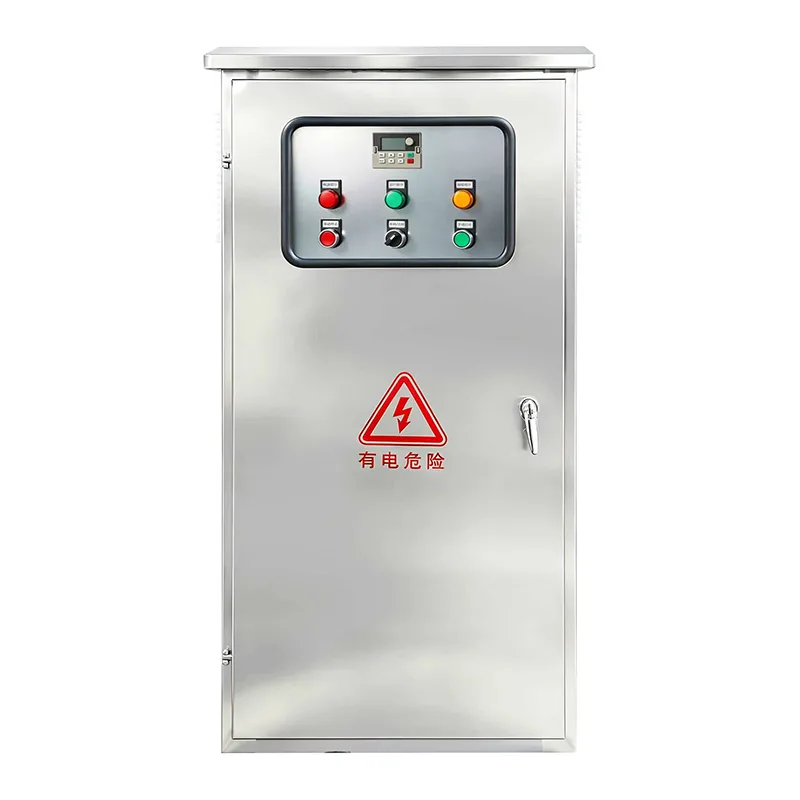

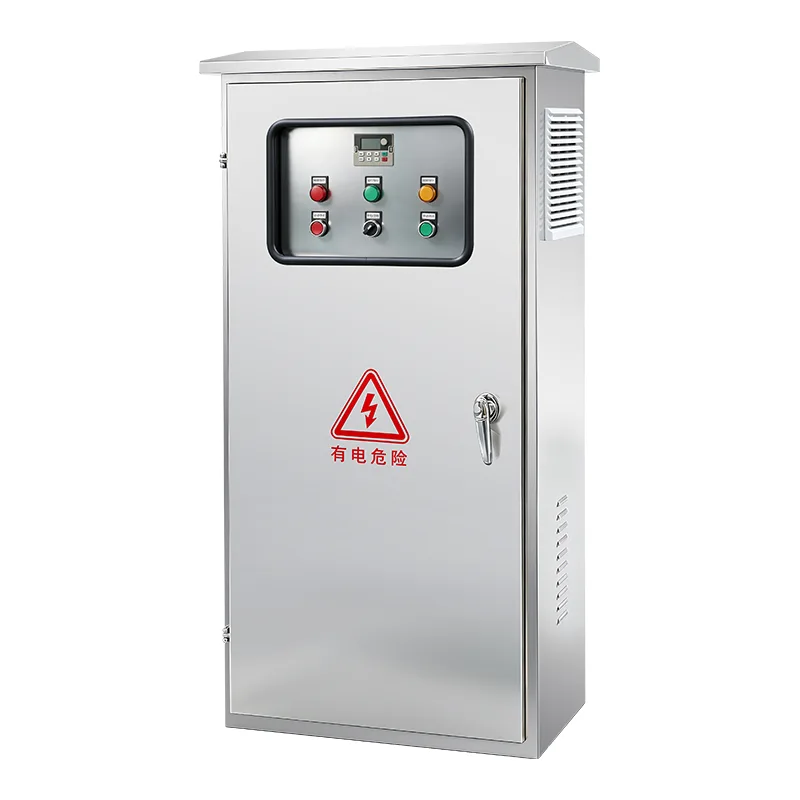

산업용 제어 캐비닛

컨트롤러는 전기 모터 구동 소방 펌프(전전압, 와이 델타, 자동 변압기, 소프트 스타트 및 부분 권선 시동 방법) 및 디젤 엔진 구동 소방 펌프(이중 배터리 충전기, 연료 솔레노이드 제어 및 엔진 모니터링 회로 포함)용 구성으로 제공됩니다. 전력 등급은 208~600V 3상에서 5HP~400HP입니다. 자동 시작은 압력 변환기 또는 압력 스위치에 의해 감지된 시스템 헤더의 압력 강하 또는 딜루지 밸브, 화재 경보 패널 또는 수동 당김 스테이션의 원격 신호에 의해 트리거됩니다. 일단 시작되면 모든 시작 원인이 제거될 때까지 펌프가 작동하고 펌프는 수동 또는 자동으로 정지되며 최소 작동 타이머는 짧은 사이클링을 방지합니다. 통합 경보는 원격 건물 관리 또는 화재 경보 시스템 연결을 위한 무전압 릴레이 출력을 통해 위상 오류, 위상 역전, 모터 과부하, 펌프 시동 오류, 저압 및 자동 모드가 아닌 컨트롤러를 포괄합니다. 마이크로프로세서 기반 작업자 인터페이스는 시스템 준비 상태를 확인하기 위해 프로그래밍된 일정에 따라 펌프를 자동으로 작동시키는 주간 테스트 타이머와 함께 시스템 압력, 3상 전압 및 전류, 경보 상태 및 이벤트 기록을 표시합니다. 인클로저는 적색 분체 코팅, 최소 NEMA 유형 2(IEC IP31) 등급, 실외 및 부식성 환경을 위한 NEMA 3R, 4, 4X(IP65) 옵션을 갖춘 두꺼운 강철로 제작되었습니다. 발전기 백업을 위한 통합 자동 전환 스위치를 선택적으로 사용할 수 있습니다. 컨트롤러는 UL 218에 대한 UL 인증, 클래스 1321/1323에 대한 FM 승인 및 CE 마크를 획득했으며 배송 전에 모든 장치에 대해 전체 공장 승인 테스트가 수행되었습니다.

이상적인 애플리케이션

화재 예방 시스템이 비상 시 오류 없이 작동하는 규정 준수 펌프 제어를 보장해야 하는 경우 산업용 제어 캐비닛은 인증된 시동, 모니터링 및 보호 백본을 제공합니다.

상업용 고층 건물 및 사무실 건물

오피스 타워, 호텔 및 복합 용도의 고층 건물은 자동 산업 제어 캐비닛을 사용하여 상층의 스프링클러 시스템 압력을 유지합니다. 스프링클러 헤드가 열리면 그에 따른 시스템 압력 강하가 즉시 감지되고 소방 펌프 컨트롤러가 메인 펌프를 가동하여 물 흐름을 유지합니다. 컨트롤러의 통합 경보 출력은 중앙 집중식 모니터링을 위해 건물 화재 경보 패널에 연결되며, 주간 테스트 타이머는 시설 직원이 수동으로 테스트를 실행할 필요 없이 펌프를 자동으로 작동시켜 기계적 준비 상태를 확인합니다.

산업 및 제조 공장

공장, 창고, 화학 처리 공장 및 발전소는 신속한 진압이 중요한 높은 화재 부하 환경을 나타냅니다. 이러한 시설의 소방 펌프 컨트롤러는 공장 전기 시스템의 돌입 전류를 제한하기 위해 감전압 스타터로 구성되는 경우가 많습니다. 위험 지역에 있는 현장의 경우 컨트롤러는 본질적으로 안전한 원격 시작 입력을 통해 분류된 구역에서 원격으로 설치됩니다. 컨트롤러 인클로저는 시멘트 및 목재 가공을 위한 방진부터 화학 환경을 위한 내부식성까지 공장 조건에 맞게 지정됩니다.

Municipal Water Supply & Public Infrastructure

공항, 컨벤션 센터, 병원, 경기장 및 정부 건물에는 최고 수준의 등록 및 승인을 충족하는 규정 준수 소방 펌프 제어가 필요합니다. 이러한 공공 부문 프로젝트에 지정된 컨트롤러에는 일반적으로 단선 다이어그램, 테스트 인증서 및 설치 매뉴얼을 포함한 문서 패키지와 함께 UL 목록 및 FM 승인이 필요합니다. 종이 없는 추세 기록 기능이 있는 압력 변환기 인터페이스를 통해 소방관과 보험사는 검사 중에 시스템 준비 상태를 확인할 수 있습니다.

석유, 가스 및 석유화학 시설

정유소, 탱크 팜 및 해양 플랫폼에는 위험도가 높은 환경의 극도의 신뢰성 요구 사항에 맞게 설계된 산업용 제어 캐비닛이 필요합니다. 컨트롤러는 블랙 스타트 기능을 위해 이중 배터리 시스템이 지원되는 디젤 엔진 원동기로 구성되는 경우가 많습니다. 인클로저는 염수 분무, 화학적 부식 및 제트 세척에 대한 내성을 위해 NEMA 4X 또는 IP66에 따라 지정되었습니다. 컨트롤러의 이벤트 및 데이터 로거는 모든 펌프 시작, 압력 이벤트 및 경보 조건을 문서화하여 규정 준수에 대한 감사 가능한 기록을 제공합니다.

창고 및 물류 센터

대규모 유통 센터, 냉장 보관 시설 및 랙 보관 창고는 산업용 제어 캐비닛을 사용하여 고가의 재고를 보호하는 자동 스프링클러 시스템을 공급합니다. 넓은 지붕 면적을 고려하면 단일 펌프 하우스로 여러 화재 구역을 보호할 수 있습니다. 컨트롤러의 순차적 시작 지연 기능은 동일한 공급 장치에서 여러 펌프의 동시 시작을 방지하여 전압 붕괴를 방지합니다.

디젤 엔진 대기 시스템

전기 유틸리티 공급이 불안정하거나 현장 규정에 따라 2차 전원이 필요한 경우 디젤 엔진 구동 산업용 제어 캐비닛은 그리드와 관계없이 완전 자동 시작 기능을 유지합니다. 컨트롤러는 배터리 상태를 모니터링하고 성능이 저하된 셀에 대해 작업자에게 경고하는 독립적인 스마트 충전기를 통해 이중 시동 배터리를 유지합니다. 두 배터리 모두에 대한 주간 자동 테스트를 실행하여 운전자 개입 없이 엔진 크랭킹 준비 상태를 확인합니다.

기술 심층 분석

압력 강하를 감지하고, 소방 펌프 드라이버를 시작하고, 결함을 모니터링하고, 경보를 알리도록 설계된 유형 목록의 공장 조립 제어판입니다. 이 모든 것이 소방 펌프실 환경을 위해 설계된 규정 준수 인클로저 내에서 이루어집니다.

자동 시작 순서

컨트롤러는 소방 수도 본관에 연결된 압력 변환기 또는 이중 압력 스위치를 통해 시스템 압력을 지속적으로 모니터링합니다. 압력이 현장에서 조정 가능한 컷인 설정점 아래로 떨어지면 컨트롤러가 시작 시퀀스를 시작합니다. 전기 모터 구동 컨트롤러의 경우 모터 접촉기가 닫히고 펌프가 최고 속도로 가속됩니다. 디젤 엔진 구동 컨트롤러의 경우 제어 회로는 연료 솔레노이드에 에너지를 공급하고 배터리 1의 스타터 모터 크랭킹 사이클을 작동시키며, 구성 가능한 크랭킹 기간 내에 엔진이 시동되지 않으면 연속 크랭크 시도를 위해 자동으로 배터리 2로 전환합니다. 작동 감지 회로(디젤 장치의 발전기 출력 주파수 또는 전기 장치의 모터 전류를 모니터링)는 성공적인 시동을 확인하고 크랭킹 사이클을 종료합니다.

여러 시작 원인

자동 압력 강하 감지 외에도 컨트롤러는 포괄적인 시스템 통합을 위한 추가 시작 입력을 수용합니다. 즉, 화재 지휘 센터 또는 풀 스테이션에서 원격 수동 시작, 건식 파이프 또는 사전 작동 밸브 작동에서 딜루지 밸브 시작, 별도로 구성 가능한 실행 기간이 있는 흐름 스위치 또는 테스트 타이머 시작 입력을 허용합니다. 다중 펌프 설치에서 순차 시작 타이머는 펌프 시작을 점진적으로 지연시킵니다. 즉, 펌프 1은 압력 강하 시 즉시 시작하고, 펌프 2는 5~10초 후에 시작하고, 펌프 3은 추가 지연 후 시작하여 동일한 공급 장치의 여러 대형 모터에서 동시에 돌진하는 것을 방지합니다.

모터 및 회로 보호

전기 모터 구동 컨트롤러의 경우 입력 전원 회로는 모터 정격 절연 스위치와 회로 차단기 조합으로 절연되고 기계적으로 연동되며 외부에 장착된 단일 핸들로 작동됩니다. 엔클로저 도어는 핸들이 ON 위치에 있을 때 도구를 통해서만 파괴되므로 충전부에 대한 무단 접근을 방지할 수 있습니다. 절연 스위치는 전체 모터 부하를 차단하도록 정격되어 있습니다. 단락 내량 정격은 480V에서 대칭인 100,000A RMS입니다. 모터 과부하 보호는 위상 손실, 위상 반전 및 전류 불균형 감지 기능이 있는 전자 과부하 릴레이를 사용합니다. 디젤 컨트롤러의 경우 엔진 보호 회로는 낮은 오일 압력, 높은 냉각수 온도, 과속 및 시동 실패를 모니터링하며 모든 조건은 컨트롤러 디스플레이와 원격 경보 출력을 통해 표시됩니다.

Microprocessor Control and Operator Interface

컨트롤러 로직은 시작 시퀀스를 실행하고, 모든 입력을 모니터링하고, 이벤트를 기록하고, 알람 출력을 구동하는 마이크로프로세서 기반 제어 보드에 의해 관리됩니다. 도어 장착형 작업자 인터페이스(LCD 텍스트 디스플레이 또는 컬러 터치스크린)는 실시간 시스템 압력, 3상 전압 및 전류 판독값, 타임스탬프가 표시된 이벤트 및 데이터 로거 기록이 포함된 경보 상태, 모드 선택(자동, 수동, 테스트, 끄기) 및 주간 테스트 타이머 프로그래밍을 제공합니다. 메인 엔클로저 도어를 열지 않고도 모든 압력 조정 및 매개변수 설정에 접근할 수 있어 엔클로저 무결성을 유지하고 작동 중인 부품을 노출시키지 않고도 검사할 수 있습니다.

경보 및 알림 기능

표준 경보 표시기 신호: 전원 켜짐, 시스템 오류, 위상 오류, 위상 역전, 펌프 작동, 펌프 시작 실패, 모터 과부하, 저압, 모터 잠금, 로컬 시작, 원격 시작 및 폭주 시작. 가청 경보 경적은 인클로저에 장착됩니다. 각 경보에 해당하는 무전압 릴레이 접점은 건물 화재 경보 시스템 또는 BMS를 통한 원격 알림을 위해 제공됩니다. 일체형 전환 스위치가 포함된 경우 추가 표시기는 전환 스위치 정상, 전환 스위치 비상 및 비상 절연체 개방을 포함합니다.

인클로저 및 환경 등급

컨트롤러 인클로저는 소방 펌프 빨간색 분말 코팅이 된 두꺼운 강철로 제작되었습니다. NFPA 20 §10.3.3.1에 따른 최소 등급은 NEMA Type 2(IEC IP31) 방적형이며 실내 펌프실에 적합합니다. 펌프 씰 누출 또는 화재 스프링클러 방출로 인해 물이 분무되는 펌프실의 경우 NEMA 유형 3R(IP51) 또는 NEMA 유형 4(IP65) 방수 인클로저가 지정됩니다. 실외 설치 또는 부식성 환경의 경우 NEMA Type 4X 스테인리스 스틸 인클로저를 사용할 수 있습니다. 인클로저는 표준으로 바닥에 장착되며, 자키 펌프 컨트롤러에 벽 장착 구성을 사용할 수 있습니다.

일체형 자동 전환 스위치

옵션으로 공장에 통합된 자동 전환 스위치는 소방 펌프에 이중 소스 전원을 제공합니다. ATS는 일반 유틸리티 공급 장치(소스 1)와 대기 ​​발전기 공급 장치(소스 2) 모두에 연결됩니다. 정상 전력이 손실되거나 전압 또는 주파수가 미리 설정된 임계값을 벗어나면 ATS는 자동으로 발전기 시동을 시작하고 소방 펌프 부하를 비상 전원으로 전환합니다. 정상 전력이 복구되면 ATS는 정상 전원으로 다시 전환하고 발전기 냉각 및 정지를 시작합니다. 전송 스위치 메커니즘은 두 소스가 동시에 연결되는 것을 방지하기 위해 기계적으로 연동됩니다. 모든 ATS 상태 및 경보는 공유 운영자 인터페이스에 표시되고 릴레이 출력을 통해 전송됩니다.

주간 테스트 및 데이터 로깅

내장된 주간 테스트 타이머는 사용자가 프로그래밍한 요일, 시간 및 작동 기간에 소방 펌프를 자동으로 시작하므로 NFPA 25 규정 준수를 위해 수동 테스트에 의존할 필요가 없습니다. 이벤트 및 데이터 로거는 모든 시작 이벤트, 알람 발생 및 모드 변경과 함께 시간 경과에 따른 시스템 압력을 타임스탬프와 함께 기록합니다. 분석하고 관할 당국에 보고하기 위해 RS232, RS485 또는 USB를 통해 데이터를 PC에 다운로드할 수 있습니다. 이 종이 없는 압력 기록은 기계식 차트 기록기와 관련된 유지 관리 및 신뢰성 문제를 제거합니다.

공장 테스트 및 인증

각 제어 캐비닛은 배송 전에 절연 저항, 지점 간 배선 검증, 자동 시작 시퀀스의 기능 테스트(압력 변환기 및 스위치 입력), 모든 경보 및 알림 회로, 수동 및 테스트 모드, 주간 테스트 타이머, 자동 전환 스위치(장착된 경우) 등 전체 공장 승인 테스트를 거칩니다. 컨트롤러는 UL 218에 대한 UL 인증, 클래스 1321/1323에 대한 FM 승인, 지정된 경우 CSA 인증 및 CE 마크를 획득했습니다. 각 장치에는 포괄적인 문서 패키지가 제공됩니다.

자주 묻는 질문

Q1: 이 산업용 제어 캐비닛은 어떤 표준을 준수합니까?

컨트롤러는 UL 218(산업 제어 캐비닛 표준), FM 승인 클래스 1321/1323에 따라 설계 및 등재되었으며 NFPA 20의 최신 버전을 준수합니다. 대상 시장에 따라 CE 마크 및 CSA 인증이 가능합니다. 각 컨트롤러는 NFPA 20에서 요구하는 대로 배송 전에 완전한 장치로 공장에서 조립, 배선 및 테스트됩니다.

Q2: What types of fire pumps can this controller manage?

컨트롤러는 두 가지 주요 구성, 즉 208~600V 3상에서 5HP~400HP의 농형 유도 모터용 전기 모터 구동 컨트롤러와 통합 듀얼 배터리 충전기 및 엔진 모니터링 회로가 포함된 디젤 엔진 구동 컨트롤러로 제공됩니다. 전기 컨트롤러는 전체 전압, 와이-델타(개방 및 폐쇄 전환), 자동 변압기, 1차 저항기, 부분 권선 및 소프트 스타트 시동 방법을 지원합니다.

Q3: How does the automatic starting sequence work?

컨트롤러는 압력 변환기를 통해 시스템 압력을 지속적으로 모니터링합니다. 현장에서 조정 가능한 컷인 임계값 아래로 압력이 떨어지면 컨트롤러가 시작 시퀀스를 시작합니다. 조정 가능한 실행 타이머는 짧은 사이클링을 방지합니다. 모든 시작 원인이 제거되고 수동 또는 자동 중지가 시작될 때까지 펌프는 계속 작동합니다. 디젤 컨트롤러의 경우 컨트롤러는 배터리 1에서 시동을 걸고, 엔진 시동에 실패하면 연속 시도를 위해 배터리 2로 전환합니다.

Q4: Can the controller start from signals other than a pressure drop?

예. 푸시 버튼 또는 화재 경보 패널을 통한 원격 수동 시작, 건식 파이프 또는 사전 작동 밸브 작동을 통한 딜루지 밸브 시작, 주간 테스트 타이머는 모두 표준 시작 입력입니다. 각 입력은 자체 실행 기간과 우선순위 수준으로 구성될 수 있습니다. 다중 펌프 설치에서 순차 시작 타이머는 동시 모터 돌입을 방지하기 위해 펌프 시작을 시차를 둡니다.

Q5: What alarms are provided, and how are they communicated externally?

표준 시각 및 청각 경보는 전원 켜기, 시스템 오류, 위상 오류, 위상 역전, 펌프 작동, 펌프 시작 실패, 모터 과부하, 저압, 모터 잠금, 로컬 시작, 원격 시작 및 폭주 시작을 포함합니다. 각 경보에는 건물 화재 경보 시스템 또는 BMS에 연결하기 위한 해당 무전압 릴레이 출력이 있습니다. 가청 경보 경적은 인클로저 도어에 장착되어 있습니다.

Q6: 필요한 최소 보호 등급은 무엇이며 어떤 등급을 사용할 수 있습니까?

NFPA 20에 따라 최소 보호 등급은 NEMA 유형 2(IEC IP31) 방적입니다. 이것은 표준입니다. 물이 분무되는 펌프실이나 실외에 위치한 펌프실의 경우 NEMA Type 3R(IP51), Type 4(IP65) 및 Type 4X(IP66, 스테인리스 스틸) 인클로저를 옵션으로 사용할 수 있습니다.

Q7: 자동 전환 스위치가 포함되어 있나요?

통합 자동 전환 스위치는 옵션으로 제공되며 공장에서 컨트롤러 엔클로저에 통합됩니다. 정상 전력 손실 시 자동으로 대기 발전기 공급 장치로 전환되고 복구 시 재전환됩니다. ATS는 컨트롤러의 운영자 인터페이스와 알람 릴레이 출력을 공유합니다. 또는 전환 스위치가 업스트림에 별도로 설치된 경우 ATS 없이 컨트롤러를 공급할 수 있습니다.

Q8: 주간 테스트 기능은 어떻게 구성됩니까?

내장된 주간 테스트 타이머를 사용하면 테스트 날짜, 시간 및 실행 기간을 프로그래밍할 수 있습니다. 예약되면 컨트롤러는 프로그래밍된 시간에 자동으로 펌프를 시작하고 설정된 기간 동안 펌프를 작동한 다음 정지합니다. 테스트는 매주, 격주 또는 매월 발생하도록 구성할 수 있습니다. 모든 테스트 실행은 날짜, 시간 및 기간과 함께 이벤트 로그에 기록됩니다.

Q9: What is the short-circuit withstand rating?

컨트롤러는 480V에서 대칭으로 100,000A RMS(600V에서 25,000A)의 단락 내량 정격을 갖습니다. 이 높은 내구 등급은 컨트롤러가 구조적 또는 전기적 손상 없이 공급 장치의 결함 조건을 안전하게 관리할 수 있도록 보장하며, 이는 화재 발생 시 계속 작동해야 하는 생명 안전 장치에 매우 중요합니다.

주요 공항 터미널 확장

배경

중동의 한 대형 국제공항은 새로운 중앙 홀, 소매 구역 및 수하물 처리 시설을 추가하는 대규모 터미널 확장 프로젝트를 수행했습니다. 화재 방지 설계에는 3개의 전기 모터 구동 소방 펌프(작동, 보조, 대기)와 자키 펌프를 갖춘 전용 소방 펌프 하우스가 지정되어 새 터미널 설치 공간 전체에 자동 스프링클러 및 스탠드파이프 시스템을 공급합니다. NFPA 20, UL 목록 및 FM 승인 준수는 필수였습니다.

도전

공항 소방당국은 펌프 제어 시스템에 엄격한 조건을 부과했다. 모든 컨트롤러는 현지에서 제작된 대안을 제외하고 UL 인증 및 FM 승인을 받아야 했습니다. 순차 시동 논리는 다른 중요 부하를 손상시킬 수 있는 공항의 고압 배전에서 동시 모터 돌입을 방지해야 했습니다. 컨트롤러는 펌프 상태, 압력 데이터 및 경보 조건을 터미널 화재 경보 패널과 공항의 중앙 집중식 건물 관리 시스템에 전달해야 했습니다. 또한 펌프실은 주간 주변 온도가 55°C에 육박하는 햇빛에 노출되고 습도가 높은 야외에 위치해야 했습니다.

산업용 제어 캐비닛을 선택하는 이유는 무엇입니까?

The factory-assembled, UL-listed controller was the only compliant solution. Key technical reasons:

●  The controllers were configured with wye-delta closed-transition starting to minimise inrush current while preventing voltage dips on the airport's sensitive power network.

●  펌프 2와 펌프 3의 순차 시작 타이머는 각각 10초와 20초 지연으로 설정되어 두 모터가 동시에 시동 전류를 끌어오지 않도록 했습니다.

●  종이 없는 데이터 기록 기능이 있는 통합 압력 변환기는 소방 당국이 이전 공항 설치에서 흔히 발생하는 실패 지점으로 식별한 기계식 차트 기록기를 제거했습니다.

●  차양 캐노피와 내부 결로 방지 히터가 포함된 NEMA 4(IP65) 내후성 인클로저가 실외 펌프 하우스에 지정되었으며 전체적으로 스테인레스 스틸 하드웨어가 사용되었습니다.

●  무전압 경보 릴레이 출력은 터미널 화재 경보 패널과 BMS에 연결되었으며 RS485 Modbus는 공항의 유지 관리 시스템에 자세한 진단 데이터를 제공했습니다.

●  각 컨트롤러에 공장에서 통합된 자동 전환 스위치는 일반 유틸리티 전력이 손실될 경우 외부 전환 장비에 의존하지 않고 대기 발전기가 자동으로 시동되어 소방 펌프에 공급되도록 보장했습니다.

전개

3개의 전기 모터 구동 산업용 제어 캐비닛(150HP, Wye-delta 폐쇄 전환, 통합 ATS가 있는 NEMA 4 인클로저)과 1개의 자키 펌프 컨트롤러가 제조되고 공장 테스트를 거쳐 완전한 어셈블리로 배송되었습니다. 현장 시운전에는 들어오는 유틸리티 및 발전기 공급 장치, 모터 케이블, 압력 변환기 및 경보 릴레이 출력을 연결하는 작업이 포함되었습니다. 전체 시운전은 컨트롤러당 5일 만에 완료되었습니다. 공장 FAT 문서는 공항 소방 당국에 제출되었으며 수정 없이 승인되었습니다.

결과

●  All controllers passed the airport fire authority's acceptance testing on first presentation, including simulated power failure and generator transfer tests.

●  The wye-delta closed-transition starting eliminated voltage dip complaints from the airport electrical operations team.

●  종이 없는 압력 기록 및 이벤트 기록 시스템을 통해 소방 당국은 수동 차트 교체 없이 분기별 검사 중에 시스템 준비 상태를 확인할 수 있었습니다.

●  운영 첫 해에는 주간 테스트 타이머가 예정대로 지속적으로 펌프를 가동했으며, 테스트 실행 데이터 로깅을 통해 두 가지 사소한 펌프 씰 누출 문제를 조기에 식별하여 비상 시에만 발견될 수 있는 고장으로의 성능 저하를 방지했습니다.

●  이후 공항 당국은 공항의 모든 향후 터미널 및 보조 건물 프로젝트에 대한 표준 설계 지침에 동일한 컨트롤러 사양을 포함시켰습니다.
