고무 제조 생태계에서 가황 프레스는 최종 성형 단계 그 이상을 나타냅니다. 분자 가교가 모든 완성 부품의 궁극적인 성능과 상업적 가치를 결정하는 단계입니다. 가황 공정의 세 가지 요소인 온도, 압력 및 시간은 일관된 재료 특성을 달성하기 위해 외과적 정밀도로 조정되어야 합니다. 그러나 생산 환경이 품질, 민첩성 및 지속 가능성 측면에서 더욱 까다로워짐에 따라 기존 프레스의 기존 유압 및 열 제어 아키텍처는 심각한 단점을 드러내고 있습니다. 통합가변 주파수 드라이브(VFD)는 한때 무차별적인 기계였던 것을 에너지 효율성뿐만 아니라 전례 없는 프로세스 인텔리전스를 제공하는 센서 인식, 동적으로 반응하는 시스템으로 전환하여 이러한 환경을 근본적으로 변화시키고 있습니다. 이러한 변화의 중심에는 지능형 치료 개념이 있습니다. 이는 언론이 미리 설정된 루틴을 맹목적으로 따르기보다는 실시간 조건에 적극적으로 적응하는 패러다임입니다.
VFD 기술의 영향을 충분히 이해하려면 기존 프레스 제어 전략의 본질적인 한계를 조사하는 것이 필수적입니다. 타이어 경화(블래더 또는 기계 금형 사용)에 적용하든 고무 시트, 씰 및 밑창을 위한 평판 프레스에 적용하든 기본 작동 주기(밀폐, 가압, 가열 및 개방)는 레거시 시스템이 극복하기 위해 애쓰는 세 가지 지속적인 엔지니어링 과제를 제시합니다.
● 부하가 걸린 상태에서의 유압 동기화:다중 실린더 프레스, 특히 큰 플래튼 영역이나 여러 개의 개구부가 있는 프레스는 고르지 않은 압력 분포를 방지하기 위해 완벽하게 조정된 움직임이 필요합니다. 흐름을 조절하기 위해 스로틀링을 사용하는 기존 밸브 제어 유압 시스템은 오일 온도 드리프트, 내부 누출 및 밸브 히스테리시스로 인해 발생하는 고유한 비선형성 문제를 겪고 있습니다. 그 결과는 종종 잘못된 정렬된 압반, 과도한 플래시, 경화된 제품 내의 잔류 응력 등입니다.
● 엄격한 시간 기반 프로세스 스케줄링:최적의 가황 프로필은 단순한 일정 압력 유지가 아닙니다. 많은 응용 분야에서는 재료 흐름을 위한 더 높은 초기 압력과 응력 완화를 최소화하기 위해 유지 압력을 낮추는 단계적 압력 시퀀스가 필요합니다. 기존의 타이머 기반 또는 릴레이 로직 시스템은 화합물 점도, 주변 온도 변동 또는 금형 열 조건의 배치 간 변화에 적응할 수 없으므로 공정이 반응하지 않고 고정되어 있습니다. 이러한 강성은 유연성과 실시간 적응성을 요구하는 지능형 치료 원리와 정반대입니다.
● 주기 전반에 걸쳐 상당한 에너지 낭비가 발생합니다.아마도 가장 눈에 띄는 단점은 에너지 비효율성일 것입니다. 고정 변위 유압 펌프는 실제 수요와 관계없이 최대 모터 속도로 지속적으로 작동하여 금형 폐쇄 및 압력 유지와 같은 저압 단계에서 과도한 전기를 열로 변환합니다. 동시에, 전기 가열 플래튼의 온/오프 온도 제어는 열 오버슈트와 언더슈트를 발생시켜 에너지 소비와 경화 불균일성을 증가시킵니다.
가황 프레스에 VFD를 배치하는 것은 단순한 모터 속도 조정이 아니라 유압 동력 장치와 열 관리 인프라를 체계적으로 재설계하는 것입니다. 이러한 발전은 프레스가 폐쇄 루프, 자체 조정 시스템으로 작동하는 진정한 지능형 경화를 위한 기술 기반을 마련합니다. 이점은 상호 연결된 세 가지 차원에 걸쳐 전개됩니다.
기존의 "고정 모터 + 비례 밸브" 배열을 VFD 제어 가변 용량 펌프 또는 서보 펌프 시스템으로 교체함으로써 유압 동력 장치는 공정 제어 루프의 확장이 됩니다.
● 수요에 맞는 유량 및 압력:VFD는 모터 속도를 실시간으로 조정하여 사이클의 각 단계에서 필요한 유량과 압력을 정확하게 제공함으로써 스로틀링 손실을 완전히 제거합니다. 고해상도 압력 변환기 및 위치 인코더와 결합하면 폐쇄 루프 시스템은 ±1bar 이내의 설정 압력을 유지합니다. 이는 더 엄격한 치수 공차로 직접 변환되는 안정성 수준입니다.
● 동기식 다중 액추에이터 조정:개별 실린더 그룹용 전용 펌프가 장착된 프레스에서는 여러 VFD가 고속 산업용 네트워크(예: CANopen 또는 EtherCAT)를 통해 마스터-슬레이브 구성 또는 전자 캠축 모드로 작동할 수 있습니다. 이를 통해 넓은 컨베이어 벨트나 대구경 타이어와 같은 제품의 중요한 요구 사항인 대형 압반이 미크론 내에서 평행 정확도로 닫히는 것을 보장합니다.
VFD 채택의 경제적 사례는 설득력 있고 이중적입니다.
● 수력 감소:모터는 순간적인 유량/압력 요구 사항을 충족하는 데 필요한 속도로만 작동하므로 에너지 소비량은 실제 작업 부하에 따라 증가합니다. 유지 단계에서 누출 보상만 필요한 경우 모터는 거의 0 속도로 감속할 수 있습니다. 개조 프로젝트의 현장 데이터는 스로틀 제어 기능이 있는 기존 고정 변위 펌프 시스템에 비해 40%~70% 범위의 유압 에너지 절감 효과를 일관되게 보여줍니다.
● 최적화된 열 관리:전기 가열 플래튼의 경우 팬을 켜고 끄는 대신 순환 팬 속도를 조절하기 위해 VFD가 사용됩니다. 지속적인 온도 피드백을 기반으로 공기 흐름을 조절하면 열 관성이 완화되어 플래튼 표면 온도 구배가 ±5°C에서 ±1.5°C까지 낮아집니다. 이는 전체 금형 표면에 걸쳐 경화 균일성을 향상시킬 뿐만 아니라 최대 전력 수요를 낮추어 시설 전기 인프라에 대한 부담을 완화합니다.
아마도 VFD 기술의 가장 혁신적인 기여는 개념에서 현실로 지능적인 치료를 가져오는 정교한 프로세스 알고리즘을 실행하는 능력에 있을 것입니다.
● 동적 압력 프로파일링:복잡한 다단계 압력-시간 시퀀스를 VFD에 직접 프로그래밍하거나 PLC를 통해 조정할 수 있으므로 충전 중 재료 흐름을 최적화하고 최종 경화 단계에서 내부 공극을 최소화하는 설정점 간의 원활한 전환이 가능합니다.

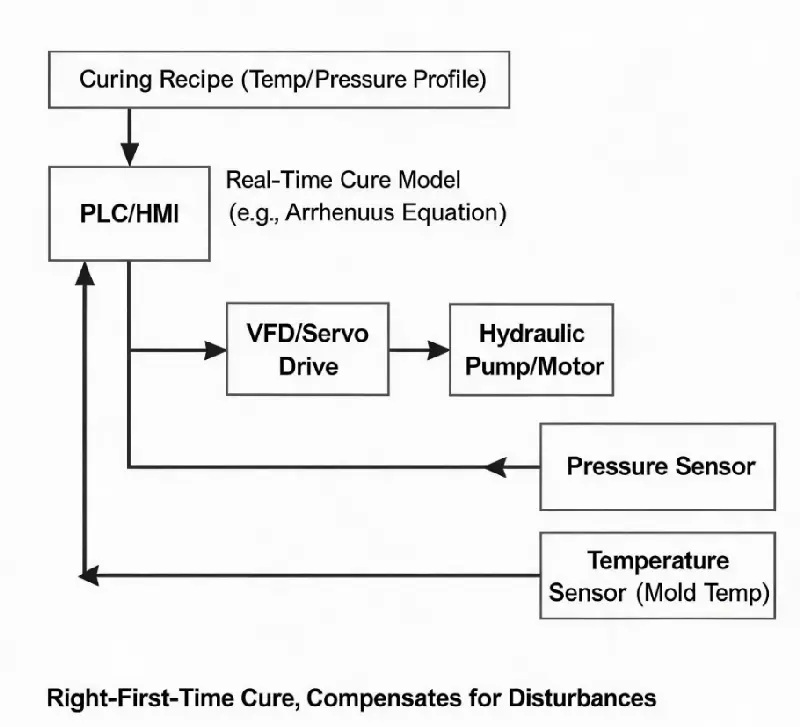

● 실시간 치료 모델과 통합:동적 모델(예: 실제 금형 온도를 기반으로 한 Arrhenius 방정식)을 사용하여 최적의 가황 시간을 계산하는 상위 수준 제어 시스템에 연결하면 VFD는 공정 방해를 보상하기 위해 단계 지속 시간을 동적으로 조정할 수 있어 금형 온도나 화합물 거동의 변화에 관계없이 "처음부터 올바른" 경화를 보장할 수 있습니다. 이러한 수준의 대응은 지능형 치료의 특징이며, 언론을 수동적인 집행자에서 적극적인 의사 결정자로 변화시킵니다.
한 주요 타이어 제조업체는 고정 속도 펌프 장치를 VFD 구동 서보 시스템으로 교체하여 유압식 경화 프레스 제품군을 포괄적으로 업그레이드했습니다. 결과는 여러 KPI에 걸쳐 측정되었습니다.
● 에너지: 프레스당 유압 전력 소비가 65% 이상 감소하여 공장의 기업 지속 가능성 목표에 크게 기여하는 연간 절감 효과를 얻었습니다.
● 품질: 압력 조절 정확도가 ±5bar에서 ±0.8bar로 향상되었으며, 활성 동기화를 통해 압반 평행성이 향상되었습니다. 이러한 이득은 타이어 균일성 변동(반경방향 힘 변동 및 횡력 변동)을 감소시키고 최상급 제품의 수율을 향상시켰습니다.
● 생산성: 서보 시스템의 높은 동적 응답으로 인해 금형 폐쇄 및 개방이 빨라지고 각 사이클의 비생산적인 부분이 단축되어 전체 장비 효율성(OEE)이 약 8% 향상되었습니다.
