수처리 펌프 제어판

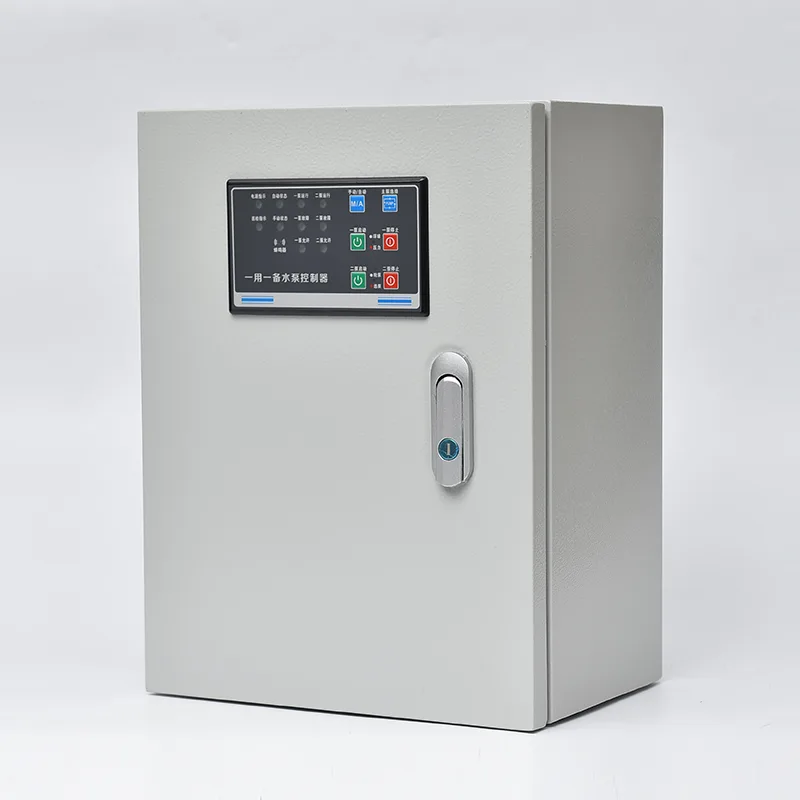

선도적인 중국 제조업체인 CSIVEI로부터 고품질 수처리 펌프 제어판을 구입하세요. 이 제품은 유입 회로 차단기, 펌프 접촉기 또는 소프트 스타터, 과부하 계전기, 프로그래밍 가능 논리 컨트롤러 또는 전용 펌프 컨트롤러, 레벨 센서 인터페이스를 단일 바닥 설치형 또는 벽 장착형 인클로저에 통합합니다. 전력 정격 범위는 380~480V 3상에서 0.75kW~250kW입니다. 액체 레벨 감지는 플로트 스위치, 정수압 트랜스미터 또는 초음파 센서의 입력을 수용합니다. 컨트롤러는 섬프가 채워지면 자동으로 듀티 펌프를 시작하고 유입량이 단일 펌프 용량을 초과하면 보조 펌프를 가져오고 레벨이 계속 상승하면 높은 레벨 경보 출력을 활성화합니다. 자동 교체 기능은 작동 시간 또는 각 시작 주기에 따라 리드 펌프 역할을 순환시켜 기계적 마모의 균형을 맞춥니다. 모든 펌프 회로는 과부하, 단락, 위상 손실 및 위상 역전으로부터 개별적으로 보호됩니다. 씰 누출 모니터링, 베어링 온도 모니터링, 저전류 또는 과부하 프로파일링을 통한 펌프 막힘 감지 등 하수 작업과 관련된 추가 보호 기능이 통합되어 모터 손상이 발생하기 전에 문제를 포착합니다. 도어 장착형 HMI는 배수통 수위, 펌프 상태, 작동 시간 및 오류 기록을 표시합니다. Modbus RTU/TCP 또는 옵션 4G 게이트웨이를 통한 통신을 통해 원격 모니터링 및 SCADA 통합이 가능합니다. 인클로저는 부식 방지 분말 코팅 처리된 아연 도금 강철을 사용하며 IP55 표준 등급 또는 옥외 설치용 IP65 등급을 받았습니다.

이상적인 애플리케이션

도시 하수 리프트 스테이션부터 산업 폐수 처리까지, 수처리 펌프 제어 패널은 가장 까다로운 폐수 환경을 위한 자동화된 무인 펌프 관리 기능을 제공합니다.

시립 하수 리프트 스테이션

도시 하수도 네트워크는 리프트 스테이션을 사용하여 저지대 수집 지점에서 중력 본관 또는 처리장으로 폐수를 끌어 올립니다. 제어판은 습정 구성으로 1~4개의 수중 펌프를 관리하며 유입량은 일일 사용 패턴에 따라 달라지므로 펌프 작동을 자동으로 조정합니다. 높은 수준의 경보 출력은 중앙 SCADA 알림을 위해 원격 측정 시스템에 연결되며, 교대 기능은 설치된 전체에 걸쳐 균형 잡힌 펌프 마모를 보장합니다.

폐수 처리장

처리장 내 펌프장은 처리되지 않은 하수 흡입, 1차 슬러지 이송, 활성 슬러지 반환 및 처리된 폐수 배출을 처리합니다. 패널은 연속 사용 응용 분야에서 수중 모터 고장을 방지하는 데 중요한 씰 누출 및 베어링 온도에 대한 통합 모니터링을 통해 각 펌프 세트를 독립적으로 관리합니다. 플랜트 SCADA와의 통신은 실시간 흐름, 에너지 및 결함 데이터를 제공합니다.

산업 폐수 및 공정 폐수

식품 가공, 화학, 섬유 및 광업 작업에서는 부식성 액체, 높은 고형분 함량, 고온 또는 섬유질 물질 등 표준 펌프 제어에 도전하는 특성을 지닌 폐수를 생성합니다. 패널의 모터 보호 프로필을 조정하여 펌프 막힘을 조기에 감지하고 자동 역회전 및 재시도 주기를 시작하여 운전자 개입을 요청하기 전에 임펠러 막힘을 제거할 수 있습니다.

상업 및 주거 단지 펌프장

도시 하수도 등급 이하에서 운영되는 대규모 사무실 공원, 쇼핑 센터 및 다중 타워 주거 개발에는 안정적인 지하 배수 펌프 제어가 필요합니다. 패널은 건물 관리 시스템에 연결된 높은 수준의 경보 출력을 통해 완전 자동화된 작동을 제공하므로 하수가 거주 공간으로 역류할 위험이 없습니다. 컴팩트한 벽걸이 구성은 일반적인 상업용 지하실의 제한된 공장 공간에 적합합니다.

우수 및 홍수 조절 펌핑

폭우가 내리는 동안 유출수를 관리하는 우수 스테이션은 긴 유휴 기간에 이어 갑작스럽고 집중적인 유입이 발생합니다. 패널은 레인 모드 활성화 방식을 제공합니다. 우량계 또는 상승 우물 수위로부터 폭풍우 트리거가 수신되면 모든 펌프가 우선 시작 시퀀스에 들어갑니다. 확장된 폭풍우 펌핑 중 신속한 교체로 인해 단일 펌프가 전체 열 부하를 견딜 수 없습니다.

원격 및 무인 설치

시골이나 분산된 지역의 하수 펌프장은 패널의 완전 자동화 및 원격 모니터링 기능의 이점을 누릴 수 있습니다. 내장된 4G 게이트웨이 또는 무선 원격 측정 인터페이스는 펌프 상태, 배수조 수위 및 경보 데이터를 중앙 운영 센터로 보냅니다. 운영자는 원격으로 경보를 확인하고 여행을 재설정할 수 있으므로 수백 킬로미터 떨어져 있는 스테이션에 대한 현장 방문 비용과 지연을 대폭 줄일 수 있습니다.

기술 심층 분석

수처리 펌프 제어 패널은 레벨 기반 펌프 시퀀싱, 하수 작업별 모터 보호 및 강력한 환경 강화 기능을 공장에서 테스트된 단일 어셈블리에 결합합니다.

레벨 감지 및 펌프 시퀀싱

컨트롤러는 플로트 스위치(이산형, 일반적으로 4개 레벨: 정지, 리드 펌프 시작, 지연 펌프 시작, 높은 경보)로부터 하나 이상의 레벨 신호 또는 정수압 트랜스미터 또는 초음파 센서로부터의 연속 4~20mA 아날로그 입력을 수용합니다. 섬프 수위가 리드 시작점까지 올라가면 듀티 펌프가 시작됩니다. 유입량이 단일 펌프 토출량을 초과하고 수위가 지연 시작점까지 계속 상승하는 경우 컨트롤러는 보조 펌프를 시작합니다. 레벨이 정지 지점까지 떨어지면 모든 펌프가 정지됩니다. 높은 수준의 경보는 섬프가 임계 임계값(펌프 용량을 초과하는 유입 또는 펌프 고장을 나타냄)에 도달하면 트리거되며 이 신호는 우선순위 경보로 원격 측정 시스템에 전송됩니다. 구성 가능한 작동 타이머는 정지 지점에 도달한 후에도 펌프가 잠시 작동하여 토출 라인을 청소하고 고형물 침전을 방지합니다.

자동교체 및 업무관리

컨트롤러는 각 펌프 사이클 또는 구성 가능한 작동 시간을 기준으로 리드 펌프 지정을 번갈아 가며 수행합니다. 정지 지점에서 교번이 발생합니다. 현재 사이클이 완료된 후 순서대로 다음 펌프가 리드가 됩니다. 운전 중 리드 펌프가 시동되지 않거나 트립되는 경우 컨트롤러는 자동으로 다음 사용 가능한 펌프를 리드로 지정하고 즉시 시동하는 동시에 결함이 있는 펌프를 잠그고 경보를 생성합니다. 이러한 자동 전환은 운영자 개입 없이 지속적인 스테이션 작동을 보장합니다.

하수 관련 모터 보호

표준 과부하 및 단락 보호 외에도 패널에는 수중 하수 펌프의 고장 모드에 맞춘 보호 기능이 통합되어 있습니다. 씰 누출 감지는 펌프의 오일 챔버 또는 씰 공동에 있는 전도도 센서를 사용합니다. 물 유입이 감지되면 패널에서 경보가 울리고 모터 권선이 손상되기 전에 유지 관리 일정을 잡을 수 있으며 누출이 심각한 임계값에 도달하면 펌프를 작동시키도록 구성할 수 있습니다. 베어링 온도 모니터링은 펌프 모터에 내장된 PTC 서미스터 또는 PT100 입력을 수용합니다. 과열은 심각도에 따라 경보나 트립을 유발합니다. 펌프 막힘 방지 기능은 모터 전류 프로파일링을 사용합니다. 컨트롤러가 정상 작동 대역 아래로 전류가 급격하게 떨어지는 것을 확인하면(임펠러 작동 표시등이 막혔거나 걸림돌이 있음을 나타냄) 경보를 울리기 전에 구성 가능한 역방향 및 재시도 주기(장애물을 제거하기 위해 하나 이상의 짧은 역방향 실행)를 시작합니다.

시작 방법

패널은 시동 방법을 펌프 모터 크기 및 현장 공급 제약 조건과 일치시킵니다. 직접 온라인 시동은 최대 약 7.5kW의 소형 펌프에 적합합니다. 스타-델타 기동은 중전력 펌프의 돌입을 줄입니다. 소프트 스타터는 공급 전압 강하를 제어해야 하고 갑작스러운 시동으로 인한 체크 밸브 슬램을 방지해야 하는 대형 펌프에 대해 지정됩니다. VFD는 가변 속도 작동이 필요한 곳에 사용됩니다. 예를 들어 고정된 on-off 지점 사이를 순환하는 대신 일관된 습정 수준을 유지하기 위해 펌프 속도를 유입에 일치시키는 경우입니다.

제어 전원 및 안전

전용 제어 변압기는 컨트롤러, HMI, 센서 및 경보 회로에 24VAC 또는 24VDC를 공급하며 모터 전원 경로로부터 완전히 절연됩니다. 패널 도어의 비상 정지 푸시버튼은 펌프 전원을 기계적으로 차단합니다. 외부 안전 인터록 루프는 습정 가스 감지, 펌프장 입구의 도어 인터록 및 모든 업스트림 장비의 열 보호로부터의 입력을 수용합니다.

HMI 및 운영자 인터페이스

도어 장착형 텍스트 디스플레이 또는 컬러 터치스크린은 실시간 배수통 수위, 펌프 상태, 작동 시간, 시작 횟수, 모터 전류 및 시간 소인이 표시된 오류 기록과 함께 활성 경보를 제공합니다. 인터페이스는 우발적인 수동 잠금을 방지하기 위해 구성 가능한 시간 초과 후 자동 복원 기능을 통해 유지 관리를 위한 수동 펌프 제어를 지원합니다. 매개변수 조정(레벨 설정값, 실행 타이머, 교체 모드)은 비밀번호로 보호됩니다.

원격 모니터링

표준 RS485 Modbus RTU는 펌프장 원격 측정 장치에 연결됩니다. 옵션인 4G 또는 이더넷 클라우드 게이트웨이는 펌프 상태, 레벨 데이터, 에너지 소비 및 알람 푸시 알림에 대한 직접 웹 및 스마트폰 액세스를 제공합니다. 각 펌프 결함 및 일반적인 높은 수준 조건에 대한 건식 접점 경보 출력은 일반적으로 네트워크 기반 경보보다 우선순위로 원격 측정 시스템에 배선됩니다.

인클로저 및 부식 방지

하수 펌프장에는 황화수소, 습기, 경우에 따라 화학 증기 등 부식성 대기가 존재합니다. 인클로저는 내화학성 분말 코팅 마감 처리된 아연 도금 강철로 제작됩니다. IP55가 표준입니다. 압축 글랜드를 통한 밀봉된 케이블 입구가 있는 IP65는 실외 또는 노출 설치용으로 지정되었습니다. 환기 필터는 H2S 노출이 중요한 활성탄 매체를 사용합니다. 모든 내부 금속 부분은 도금 또는 스테인레스 스틸로 제작되었으며 PCB는 습기 및 부식성 가스에 대해 컨포멀 코팅되었습니다.

자주 묻는 질문

Q1: 패널은 어떤 레벨 센서를 수용할 수 있으며 얼마나 많은 레벨을 제어합니까?

패널은 플로트 스위치(일반적으로 4개의 개별 레벨), 정수압 트랜스미터(4~20mA) 또는 초음파 센서를 수용합니다. 개별 플로트의 경우 제어 수준은 정지, 리드 펌프 시작, 지연 펌프 시작 및 높은 경보입니다. 아날로그 센서를 사용하면 이러한 설정값이 컨트롤러에 직접 프로그래밍되므로 더 큰 유연성과 원격 조정 기능이 제공됩니다.

Q2: 패널은 넝마와 고형물로 인한 펌프 막힘을 어떻게 처리합니까?

컨트롤러는 모터 전류를 지속적으로 모니터링합니다. 전류가 일반 펌핑 대역 아래로 크게 떨어지면 컨트롤러는 막힐 가능성이 있는 부분을 식별하고 자동 역방향 재시도 시퀀스를 시작합니다. 펌프는 장애물을 제거하기 위해 잠시 역방향으로 작동한 다음 앞으로 다시 시작됩니다. 시도가 성공하고 전류가 정상화되면 작업이 계속됩니다. 구성된 시도 횟수 이후에도 막힘이 지속되면 펌프가 잠기고 경보가 생성됩니다.

Q3: 작동 중에 듀티 펌프가 고장나면 어떻게 됩니까?

컨트롤러는 고장난 펌프를 즉시 사용할 수 없는 것으로 지정하고 회전 순서에 따라 다음으로 사용 가능한 펌프를 선택하여 시동한 후 오류 경보를 울립니다. 이러한 자동 전환을 통해 지연 없이 펌핑이 계속됩니다. 결함이 있는 펌프는 경보가 확인되고 결함이 해결될 때까지 잠긴 상태로 유지됩니다.

Q4: 교대는 어떻게 작동하며, 실행 시간 기반 회전으로 설정할 수 있습니까?

각 전체 펌프 사이클 이후 또는 구성 가능한 작동 시간 임계값에 따라 펌프가 리드 역할을 하는 교대가 변경됩니다. 작동 시간 기반 회전은 모든 펌프의 기계적 마모 및 씰 수명을 균등화합니다. 절체는 섬프가 비어 있는 정지 지점에서 발생하므로 절체 중 높은 수준의 이벤트가 발생할 위험이 없습니다.

Q5: 어떤 통신 및 원격 경보 옵션이 포함되어 있습니까?

패널은 다음을 제공합니다: 일반 경보, 높은 레벨 경보 및 개별 펌프 결함(하드와이어 원격 측정 연결용)을 위한 무전압 릴레이 접점; 로컬 SCADA 또는 RTU 통합을 위한 표준인 RS485 Modbus RTU; 푸시 알림 알람과 함께 웹 브라우저 또는 스마트폰 앱을 통해 직접 원격 액세스할 수 있는 4G 클라우드 게이트웨이(옵션)도 있습니다.

Q6: 패널을 백업 생성기에서 실행할 수 있습니까?

예. 패널의 펌프 시퀀싱과 소프트 스타터 또는 스타-델타 스타터는 돌입 전류를 제한하여 발전기가 용량 내에서 펌프를 시작할 수 있도록 합니다. 선택적인 발전기 입력 신호는 백업 전원 사용 시 동시에 작동하도록 허용되는 펌프 수를 줄여 발전기 과부하를 방지할 수 있습니다.

Q7: 패널에는 어떤 유지 관리가 필요합니까?

도어 씰, 환기 필터 및 내부 상태를 매월 ​​육안 검사합니다. 전원 종료 및 접촉기 상태를 분기별로 점검합니다. 레벨 입력, 높은 레벨 경보, 교대 논리 및 안전 장치에 대한 연간 기능 테스트입니다. 공격적인 환경에서는 패널의 부식 방지 조치를 매년 검사해야 합니다. 접촉기는 펌프 주기 빈도에 따라 교체 간격이 달라지는 기본 서비스 품목입니다.

지역 하수 네트워크 - 리프트 스테이션 제어 업그레이드

배경

영국의 한 지역 수자원 당국은 시골과 교외 지역에 걸쳐 40개 이상의 하수 리프트 스테이션을 운영하여 소규모 지역 사회에서 폐수를 수집하여 중앙 처리 시설로 펌핑했습니다. 많은 스테이션은 기본 플로트 스위치 릴레이 로직을 사용하는 노후화된 제어 패널을 갖춘 15~25년 된 스테이션이었습니다. 당국은 펌프 막힘 및 고장으로 인한 호출 비용 증가, 예정된 검사 사이에 스테이션 상태에 대한 가시성 부족, 교체 부품 조달의 어려움 증가에 직면했습니다.

도전

기존 릴레이 기반 패널은 원격 모니터링, 펌프 막힘 감지 및 자동 교체 기능을 제공하지 않았습니다. 각 스테이션은 교체를 위해 물리적 방문이 필요한 수동 작업 대기 기능을 갖춘 단일 펌프를 실행했습니다. 대기 펌프에도 경고가 표시될 때까지 의무 펌프의 막힘 사건이 감지되지 않아 긴급 출동이 발생하고 간헐적으로 하수 유출이 발생했습니다. 스테이션은 1,500평방킬로미터에 걸쳐 퍼져 있었기 때문에 대응적인 유지 관리가 느리고 비용도 많이 들었습니다.

당국이 제어 시스템 업그레이드를 계획할 때 새 패널은 토목 개조 없이 기존 지상 키오스크에 맞아야 하고, 기존 플로트 스위치 및 새로운 초음파 레벨 센서와 인터페이스하고, 당국의 기존 원격 측정 네트워크(Modbus 데이터와 함께 간단한 무전압 경보 출력이 필요한 UHF 무선 및 GPRS 혼합)를 통해 통신해야 했습니다. 이 사양에는 자동 교체, 막힘 감지 및 씰 누출 모니터링도 필요했습니다.

왜 수처리 펌프 제어판이 필요한가요?

공장에서 엔지니어링된 패널 솔루션은 단일 패키지의 모든 요구 사항을 해결했습니다. 패널은 구조적 작업을 피하면서 키오스크 백플레인의 정확한 장착 치수에 맞게 제작되었습니다. 컨트롤러는 기존 플로트 스위치 입력과 새로운 초음파 4~20mA 신호를 모두 수용하여 스테이션을 점진적으로 업그레이드할 수 있었습니다.

펌프 막힘 감지가 결정적인 역할을 했습니다. 3개 스테이션의 초기 시험에서는 많은 막힘 호출이 실제로 간헐적으로 스스로 해결되는 문제인 것으로 확인되었습니다. 패널의 자동 역방향 및 재시도 시퀀스는 운영자 개입 없이 이러한 문제를 해결했습니다. 지속적인 막힘만 경보를 발생시켰습니다. 씰 누출 모니터링을 통해 시운전 중에 두 대의 펌프에서 습기 유입을 감지하여 펌프가 정규 서비스에 배치되기 전에 선제적으로 베어링을 교체할 수 있었습니다.

경보 출력은 당국의 기존 UHF 원격 측정 국과 직접 인터페이스하도록 구성되었습니다. SCADA 팀이 사용할 수 있는 Modbus 데이터와 결합하여 권한은 간단한 오류 알림과 자세한 스테이션 분석을 모두 얻었습니다.

전개

이중 펌프 스테이션(1.5kW ~ 15kW)용으로 구성된 40개의 조립식 패널이 4개월에 걸쳐 제조 및 테스트되었으며 표준화된 시운전 절차에 따라 당국의 전기 팀에 의해 설치되었습니다. 패널에는 7.5kW 이상의 펌프에 대한 소프트 스타터, 씰 누출 및 베어링 온도 모니터링 입력, 막힘 감지 로직, 플로트 및 초음파 레벨 호환성이 포함되었습니다. 단계적 출시를 통해 매월 6개 스테이션이 업그레이드되었으며 전체 네트워크가 8개월 이내에 완료되었습니다.

결과

●  자동 역회전 및 재시도 기능을 통해 경미한 막힘을 제거하고 씰 누출 모니터링을 통한 조기 경고를 통해 계획된 유지 관리를 가능하게 함으로써 비상 펌프 호출이 첫 해 내에 약 60% 감소했습니다.

●  대부분의 스테이션에서 처음으로 펌프 교체로 작동 시간과 대기 펌프의 작동 시간이 균형을 이루어 메카니컬 씰과 베어링 서비스 간격이 연장되었습니다.

●  SCADA 팀은 이전에 주간 물리적 검사에 의존하던 방식을 대체하여 40개 스테이션 전체의 배수통 수위, 펌프 상태, 가동 시간에 대한 실시간 가시성을 확보했습니다.

●  운영자들은 모든 기술자가 각 구성 요소와 터미널의 위치를 ​​정확히 알고 있기 때문에 모든 스테이션에 걸쳐 표준화된 패널 레이아웃이 오류 찾기를 크게 단순화했다고 보고했습니다.

●  이후 당국은 네트워크 확장 프로그램의 추가 15개 스테이션에 대해 동일한 패널 사양을 채택했습니다.
