VFD 제어판

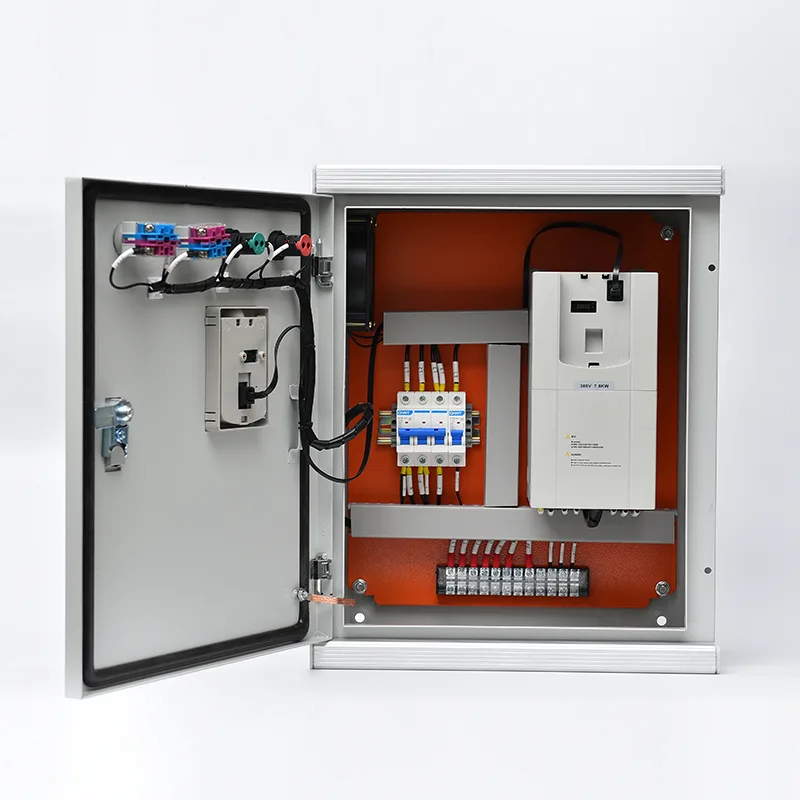

IP42 ~ IP65 등급의 특수 제작된 인클로저에 장착된 이 캐비닛은 입력 주전원 절연, 고조파 완화 및 모터 케이블 보호를 위한 라인 및 부하 리액터, 입력 퓨즈 또는 회로 차단기 보호, 필요에 따라 출력 dV/dt 필터 또는 사인 필터, 모든 기능을 갖춘 모터 보호 제품군 등 필요한 모든 전원 및 제어 인프라와 가변 주파수 드라이브 장치를 통합합니다. 전력 정격은 표준 전압 등급(380V, 400V, 480V, 690V) 전체에서 0.75kW부터 630kW 이상까지입니다. VFD 자체는 자동 에너지 최적화 및 압력, 유량 또는 온도 조절을 위한 통합 PID 컨트롤러를 통해 제로 속도에서 최대 토크를 제공하는 고성능 벡터 제어 드라이브입니다. 도어에 장착된 HMI 키패드 또는 터치스크린은 로컬 제어, 매개변수 액세스 및 진단 정보를 제공하며, Modbus RTU/TCP, Profibus, Profinet 또는 이더넷/IP 통신 포트는 원격 감독 및 공장 전체 자동화 시스템에의 통합을 가능하게 합니다. 접촉기 또는 통합 전환 스위치를 사용하는 수동 바이패스 옵션을 사용하면 주전원 공급 장치에서 직접 모터를 작동하여 드라이브 서비스 중에 프로세스 연속성을 유지할 수 있습니다. 포괄적인 보호 기능은 유지 관리 분석을 위해 기록된 모든 트립 이벤트와 함께 단락, 과부하, 과전압, 저전압, 위상 손실, 지락, 모터 정지 및 과열을 포괄합니다.

제품 응용

모터 구동 장비가 속도 제어, 에너지 효율성 및 소프트 스타트의 이점을 누릴 때마다 VFD 제어 패널은 산업 및 인프라 애플리케이션을 위한 완벽한 사전 엔지니어링 드라이브 솔루션을 제공합니다.

물 및 폐수 펌프장

시립 상하수 처리장에서는 수요가 가변적인 대형 펌프를 하루 종일 가동합니다. 시추공, 부스터 또는 이송 펌프를 구동하는 VFD 제어 패널은 스로틀 밸브 없이 일정한 수압 또는 유량을 유지하기 위해 모터 속도를 조절합니다. 일반적으로 고정 속도 직접 온라인 작동에 비해 20%~40%의 에너지 절감 효과를 달성합니다. 소프트 스타트 기능은 긴 파이프라인에서 수격 현상을 제거하고 펌프 임펠러, 샤프트 및 커플링의 기계적 응력을 줄입니다. 폐수 적용 분야에서 자동 램핑은 습한 날씨의 최고 유입량 동안 추가 충전량 오버플로를 방지합니다. 중복 준비 구성을 통해 듀티/대기 펌프 전환이 가능합니다.

산업용 팬 및 송풍기

발전소, 시멘트 공장, 광산 및 제조 시설의 대형 원심 및 축류 팬은 이상적인 VFD 후보입니다. 캐비닛을 사용하면 흡입 베인이나 댐퍼 조절 손실 없이 연소 공기, 배기, 먼지 추출 또는 공정 냉각을 위한 정밀한 공기 흐름 제어가 가능합니다. 보일러 및 용광로의 유도 통풍 및 강제 통풍 팬에 대한 VFD 제어는 최적의 공연비를 유지하면서 상당한 에너지 절감 효과를 제공합니다. 연기 추출 및 터널 환기 팬은 캐비닛의 소방관 오버라이드 기능을 활용하여 VFD 상태에 관계없이 직접 온라인 비상 작동이 가능합니다.

압축기 및 냉동 시스템

산업용 냉동, 공기 분리 및 공정 가스 응용 분야의 스크류, 왕복동 및 원심 압축기는 속도 제어 시 부분 부하에서 가장 효율적으로 작동합니다. VFD 제어 패널은 다양한 냉각 또는 프로세스 요구 사항에 맞게 압축기 모터 속도를 조정하여 로드/언로드 주기 에너지 손실을 피하면서 정확한 흡입 또는 토출 압력을 유지합니다. 압력 변환기 피드백이 포함된 통합 PID 제어는 엄격한 조절을 제공하고 가속 램프 제어는 공장 전기 시스템의 시동 전류 서지를 제한합니다.

컨베이어, 파쇄기 및 자재 취급

광산 컨베이어, 골재 파쇄기 및 대량 자재 처리 시스템에는 벨트 미끄러짐, 기계적 충격 및 자재 유출을 방지하기 위해 높은 시동 토크와 제어된 가속이 필요합니다. VFD 제어 패널은 프로그래밍 가능한 가속 램프를 통해 제로 속도에서 최대 토크를 제공하여 기어박스, 커플링 및 벨트 스플라이스를 보호합니다. 분쇄기 응용 분야에서 VFD의 전류 제한 기능과 실속 보호는 걸린 자재 과부하 상태로부터 모터를 보호합니다.

HVAC 냉각수 시스템

여러 개의 냉각기, 냉각 타워 및 물 순환 펌프를 갖춘 중앙 플랜트 HVAC 시스템은 이를 사용하여 건물 부하에 따라 흐름을 조절합니다. 차압에 반응하는 2차 냉수 펌프, 최적의 응축수 온도를 위한 냉각탑 팬 속도 제어 및 응축수 펌프 변조는 모두 BACnet 또는 Modbus를 통한 BMS 연결을 갖춘 캐비닛 통합 VFD 제어의 이점을 제공합니다.

관개 및 농업용 펌핑

대규모 중앙 피벗, 점적 및 홍수 관개 시스템은 성장 기간 동안 다양한 물 공급 속도가 필요합니다. 펌프장에 있는 VFD 패널을 사용하면 운영자가 간단한 전위차계, HMI 또는 원격 원격 측정 신호를 통해 유량을 선택할 수 있습니다. 즉, 펌프 출력을 작물 물 수요 및 사용 가능한 물 할당에 정확하게 일치시킬 수 있습니다.

기술 심층 분석

VFD 캐비닛은 가변 주파수 드라이브를 모든 전력 관리, 보호 및 제어 하위 시스템과 통합하여 사전 테스트된 단일 인클로저에 완벽한 모터 시동 및 속도 제어 솔루션을 제공합니다.

주전원 경로 및 회로 보호

들어오는 3상 공급 장치는 캐비닛의 전부하 전류와 드라이브 손실에 대해 정격이 지정된 주 절연기 또는 몰드 케이스 회로 차단기에 연결됩니다. 입력 퓨즈는 VFD의 정류기 단계에 대한 반도체 정격(aR) 보호 기능을 제공하며 I²t 조정을 통해 내부 결함 중 다이오드 손상이 발생하기 전에 퓨즈 제거를 보장합니다. 입력 고조파 전류 왜곡을 줄이고 공급측 전압 스파이크로부터 드라이브의 DC 버스 커패시터를 보호하기 위해 라인 리액터 또는 DC 링크 초크가 표준으로 포함되어 있습니다. 상당한 배경 고조파 왜곡이 있거나 유틸리티 연결 요구 사항이 까다로운 설치의 경우 수동 고조파 필터 또는 능동 프런트 엔드 정류기를 옵션으로 선택할 수 있습니다.

VFD 드라이브 기술

캐비닛의 핵심은 6세대 IGBT 전원 모듈과 고속 DSP 또는 FPGA 제어 코어를 사용하는 고성능 벡터 제어 VFD입니다. 개방 루프 및 폐쇄 루프 벡터 제어 모드를 사용할 수 있습니다. 표준 펌프 및 팬 듀티를 위한 개방 루프, 압출기 또는 호이스트와 같은 높은 토크, 저속 애플리케이션을 위한 엔코더 피드백이 있는 폐쇄 루프입니다. 드라이브는 자동으로 최적화된 스위칭 주파수를 사용하여 모터 음향 소음과 드라이브 손실 간의 균형을 맞춘 펄스 폭 변조 파형을 출력합니다. 주요 드라이브 기능은 다음과 같습니다.

●  안정적인 저속 작동을 위한 자동 토크 부스트 및 슬립 보상

●  트리핑 없이 타력 모터를 잡을 수 있는 플라잉 스타트 기능

●  기계적 공진을 방지하기 위해 프로그래밍 가능한 스킵 주파수

●  설정점 램프, 절전/활성화 논리 및 펌프 스테이징 애플리케이션을 위한 이중 채널 피드백을 갖춘 통합 PID 컨트롤러

출력 필터링 및 모터 보호

캐비닛과 모터 사이의 케이블 거리에 따라 출력 필터링이 포함됩니다.

dV/dt 필터: 최대 약 100~150m 길이의 케이블에 대해 모터 단자의 전압 상승 시간 및 피크 전압을 제한합니다.

사인 필터: 150m를 초과하는 케이블과 모터 권선 절연이 전압 스트레스에 민감한 수중 펌프 애플리케이션에 대해 사인파에 가까운 파형을 제공합니다.

듀티/대기 모터 선택을 위한 출력 접촉기는 필요한 경우 통합됩니다. 모터 보호 기능(열 과부하, 위상 손실, 전류 불균형, 정지 감지, 부족 부하(드라이런) 및 접지 결함)은 드라이브 소프트웨어에서 지속적으로 실행되며 지정된 경우 외부 과부하 릴레이로 보완됩니다.

바이패스 구성 및 프로세스 연속성

정격 듀티 접촉기 또는 기계적으로 연동된 전환 스위치로 구축된 수동 바이패스 회로를 사용하면 VFD가 서비스를 위해 격리되어 있는 동안 모터가 주 전원 공급 장치에서 직접 작동될 수 있습니다. 바이패스는 무부하 전환용으로 설계되었습니다. VFD와 바이패스 모드 사이를 전환하기 전에 모터를 정지해야 합니다. 통합된 전기적 및 기계적 연동은 치명적인 손상을 초래할 수 있는 주전원이 드라이브 출력 단자로 역류되는 것을 방지합니다. 옵션인 자동 바이패스 구성은 프로그래밍 가능한 로직 릴레이 또는 소형 PLC를 사용하여 VFD 트립 시 원활한 드라이브-메인 전환을 관리하고 중요한 애플리케이션에서 프로세스 연속성을 유지합니다.

다중 모터 및 동기화된 구성

여러 모터가 단일 드라이브(순차 사용)를 공유해야 하는 애플리케이션의 경우 캐비닛에는 PLC 기반 시퀀싱 로직이 있는 모터별 출력 접촉기가 포함되어 있습니다. 트윈 컨베이어 또는 다중 팬 공냉식 콘덴서와 같이 동기화된 속도가 필요한 다중 모터 애플리케이션의 경우 개별 출력 인버터는 공통 DC 버스에서 구동되거나 고속 드라이브 간 통신을 통해 마스터/슬레이브 속도 및 토크 제어와 동기화됩니다.

제어 인터페이스, 통신 및 HMI

도어 장착형 작업자 인터페이스는 로컬 시작/중지, 속도 참조(전위차계 또는 키패드 입력을 통해), 모드 선택(VFD/바이패스/끄기) 및 시스템 상태 표시를 제공합니다. 그래픽 HMI 터치스크린은 복잡한 다중 모터 또는 프로세스 루프 애플리케이션에 사용할 수 있으며 실시간 작동 매개변수, 추세 데이터, 경보 로그 및 에너지 소비 지표를 표시합니다.

통신 포트는 Modbus RTU(RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP 및 BACnet 등 모든 주요 산업용 프로토콜을 지원합니다. 드라이브는 속도, 전류, 토크, 전력, DC 버스 전압, 온도, 작동 시간, 에너지 소비 등 포괄적인 데이터 세트를 감독 SCADA, DCS 또는 BMS에 공개합니다. 원격 시작/중지 및 속도 참조 명령이 허용되며, 하트비트 시간 초과 및 통신이 끊길 경우 구성 가능한 폴백 전략이 포함됩니다.

인클로저 및 환경 설계

플로어 스탠딩 캐비닛은 1.5mm ~ 2.0mm 아연 도금 또는 스테인레스 스틸 시트로 제작되며 연속 용접 및 분체 코팅됩니다. IP42에서 IP65까지의 보호 등급은 현장 조건에 적합합니다.

●  IP42/IP43: 실내 전기실 및 모터 제어 센터

●  IP54/IP55: 먼지가 많은 산업 환경, 펌프장, 반노출된 장소

●  IP65: 비와 먼지에 노출되는 실외 설치

열 관리는 자연 대류, 온도 조절 팬을 사용한 필터링된 강제 환기, 고전력 또는 대기 온도가 높은 설치의 경우 공대공 열 교환기 또는 공조 장치의 계산된 조합을 사용합니다. 캐비닛의 내부 온도 상승은 VFD 제조업체의 최대 작동 온도(경감에 따라 일반적으로 주변 온도 40°C ~ 50°C)에 대한 계산을 통해 확인됩니다.

테스트 및 인증

모든 VFD 캐비닛은 정의된 공장 승인 테스트를 거칩니다. 즉, 전원 회로 연속성 및 절연 저항, VFD 매개변수 업로드 및 승인된 매개변수 일정에 대한 확인, 제어 배선 지점 간, 시작/중지 기능 시뮬레이션, 속도 제어, 바이패스 전송(장착된 경우) 및 안전 인터록 확인을 거칩니다. 전체 FAT 문서가 제공됩니다. 캐비닛은 IEC 61439-1/2에 따라 설계 및 제작되었으며 모든 구성 요소에는 CE 마크가 표시되어 있으며 필요한 경우 UL 인증도 가능합니다.

자주 묻는 질문

Q1: VFD 구입과 VFD 제어판 구입의 차이점은 무엇입니까?

독립형 VFD에는 전체 설치를 위한 추가 구성 요소가 필요합니다. 즉, 업스트림 회로 차단기 또는 퓨즈, 라인 및 부하 리액터, 긴 케이블 실행을 위한 출력 필터, 드라이브 서비스 중 프로세스 연속성이 필요한 경우 바이패스 회로, 열 관리 기능이 있는 인클로저가 필요합니다. VFD 제어판은 사전 엔지니어링, 사전 배선 및 사전 테스트를 거친 모든 기능을 단일 어셈블리에 통합합니다. 이를 통해 현장에서 알 수 없는 설계 문제가 제거되고, 설치 시간이 단축되며, 전체 모터 드라이브 시스템에 대한 단일 보증 지점이 제공됩니다.

Q2: 어떤 정격 전력과 전압을 사용할 수 있나요?

표준 구성은 380V, 400V, 480V 및 690V 3상 공급 장치에서 0.75kW~630kW를 포괄합니다. 요청 시 더 높은 정격 전력을 사용할 수 있습니다. 각 캐비닛은 전력, 전압, 전부하 전류, 듀티 등 고객이 제공하는 특정 모터 명판 데이터에 맞게 제작되었습니다.

Q3: 모터 케이블은 캐비닛과 모터 사이를 얼마나 멀리 연결할 수 있습니까?

케이블 길이 제한은 설치된 출력 필터링에 따라 다릅니다. 필터링하지 않으면 VFD 제조업체는 일반적으로 케이블 길이를 50m로 제한합니다. dV/dt 필터는 이를 약 150m까지 확장합니다. 사인 필터를 사용하면 케이블 길이가 300m를 넘을 수 있으며 권선 절연이 알려지지 않았거나 오래된 수중 펌프 및 모터에 적극 권장됩니다. 귀하의 설치 데이터에 따라 적절한 출력 필터를 선택해 드립니다.

Q4: 캐비닛이 여러 모터를 제어할 수 있습니까?

예, 여러 구성에서 가능합니다: 순차 듀티(하나의 VFD, 다중 모터, 활성 모터를 선택하는 출력 접촉기로 한 번에 하나만 실행), 동기 다중 모터(DC 버스를 공유하거나 마스터/슬레이브 속도 일치를 위해 통신하는 하나의 캐비닛에 있는 다중 VFD) 또는 독립 제어(하나의 큰 캐비닛에 있는 다중 독립 VFD). 귀하의 애플리케이션을 알려주시면 올바른 토폴로지를 엔지니어링해 드리겠습니다.

Q5: VFD 제어판은 공장 SCADA 또는 DCS와 어떻게 통합됩니까?

VFD의 통신 포트(Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP 또는 BACnet)는 감독 시스템에 직접 연결됩니다. 모든 작동 데이터, 경보 및 진단을 사용할 수 있습니다. 양방향 제어(원격 시작/중지, 속도 참조)가 지원되며 네트워크 장애 시 안전한 작동을 보장하기 위해 통신 손실 동작을 구성할 수 있습니다.

Q7: 캐비닛에는 어떤 유지 관리가 필요합니까?

정기적인 유지 관리는 간단합니다. 연 2회 환기 필터 청소 또는 교체, 전원 단자에 대한 연간 열화상 검사, 바이패스 회로 및 안전 인터록의 연간 기능 테스트 등이 있습니다. VFD 자체에는 DC 링크 커패시터 및 냉각 팬에 대해 지정된 서비스 수명(작동 조건에 따라 일반적으로 5~10년)이 있으며 이는 교체 가능한 구성 요소입니다. 전체 유지보수 일정은 작동 매뉴얼에 문서화되어 있습니다.

Q8: 캐비닛은 먼지가 많거나 온도가 높은 환경에서도 작동할 수 있습니까?

예. 인클로저 보호 등급 및 열 관리 전략은 현장 조건에 따라 선택됩니다. 먼지가 많은 환경의 경우 미세 여과 흡입 필터가 있는 IP55 또는 IP65가 지정됩니다. 주변 온도가 40°C를 초과하는 경우 VFD 용량 감소, 캐비닛 에어컨 또는 공기 대 물 열교환기를 통해 안전한 내부 조건을 보장합니다. 우리는 엔지니어링 단계에서 귀하의 현장 데이터를 평가하고 적절한 환경 강화를 제안합니다.

M5 고객 스포트라이트

지역 물 유틸리티 - 펌프장 현대화 프로그램

배경

남아메리카의 한 지역 수자원 시설은 유통망 전체에 걸쳐 60개 이상의 시추공 및 부스터 펌프장을 운영하여 약 200만 명의 인구에게 서비스를 제공했습니다. 많은 펌프장은 흐름 제어를 위한 스로틀 밸브가 있는 고정 속도 직접 온라인 시동기를 사용하는 수십 년 된 것입니다. 이 회사는 에너지 비용 상승, 수격 현상과 기계적 스트레스로 인한 빈번한 펌프 및 배관 고장, 노후화된 제어 하드웨어를 위한 교체 부품 조달의 어려움에 직면했습니다.

도전

이 유틸리티 회사는 가장 큰 20개 펌프장을 먼저 대상으로 하는 단계적 프로그램에서 VFD 제어를 통해 펌프장을 현대화하기로 결정했습니다. 각 스테이션은 2~4개의 듀티/대기 펌프 세트(45kW~200kW), 긴 모터 케이블 길이(종종 수중 시추공 펌프의 경우 150m를 초과), 원격 위치의 먼지가 많은 반 실외 환경, 복잡한 시스템 유지 관리를 위한 제한된 현장 전기 지원 등 유사한 프로필을 나타냈습니다.

다음과 같은 특정 제약 조건이 포함됩니다.

●  VFD 솔루션은 모터 권선 절연을 저하시키지 않고 수중 펌프까지의 긴 케이블 연결을 수용해야 했습니다.

●  많은 스테이션에 예비 펌프 이중화가 없었기 때문에 VFD 서비스 중에 물 공급을 유지하기 위해 수동 바이패스가 필수였습니다.

●  비용이 많이 드는 현장 방문을 줄이기 위해서는 원격 모니터링 기능이 필수적이었습니다.

●  전기 설치는 VFD 시운전 경험이 거의 없는 현지 계약업체가 완료해야 했습니다.

VFD 제어판을 선택하는 이유는 무엇입니까?

구성요소 공급 VFD 개조와 통합 VFD 제어 패널을 모두 평가한 후 유틸리티에서는 캐비닛 접근 방식을 선택했습니다. 이점은 분명했습니다.

●  모든 캐비닛은 특정 케이블 길이 및 모터 절연 유형에 맞는 출력 사인 필터를 사용하여 공장에서 설계되었으므로 반사파 전압 스파이크로 인한 모터 권선 손상 위험이 없습니다.

●  사전 배선 및 테스트된 통합 수동 바이패스 회로는 VFD 서비스 이벤트 중에도 물 공급이 계속될 것이라는 확신을 유틸리티 회사에 제공했습니다.

●  도어 장착형 HMI와 완전히 매개변수화된 VFD에는 펌프 곡선 데이터, PID 압력 제어 설정 및 유틸리티의 표준 보호 임계값이 공장에서 로드되어 현지 계약자가 주 공급 장치, 펌프 모터 및 압력 변환기를 연결하기만 하면 각 캐비닛을 시운전할 수 있습니다.

● 각 캐비닛의 GPRS/4G 원격 모니터링 모듈은 유량, 압력, 에너지 소비, 작동 시간, 경보 상태 등의 운영 데이터를 유틸리티의 중앙 SCADA 플랫폼으로 직접 전송했습니다.

정밀 여과 흡입구와 차양 캐노피를 갖춘 IP55 등급 인클로저는 먼지가 많고 노출된 펌프장 환경에 적합합니다.

전개

20개의 VFD 캐비닛(45kW~200kW)이 제조되었으며 각각 출력 사인 필터, 수동 바이패스, IP55 인클로저, GPRS 원격 원격 측정 및 사전 구성된 PID 압력 제어 기능을 갖추고 있습니다. 캐비닛은 공장 테스트를 거친 완전한 장치로 배송되었습니다. 지역 전기 계약업체는 10개월 프로그램에 걸쳐 순차적으로 캐비닛을 설치하고 시운전했습니다. 처음 3개 스테이션에 대한 비디오 링크를 통해 제조업체의 엔지니어가 원격 시운전 지원을 제공했습니다. 후속 스테이션은 표준화된 문서를 사용하여 현지 팀에 의해 독립적으로 시운전되었습니다.

결과

현대화된 20개 스테이션의 에너지 소비는 이전 스로틀링 밸브 작동에 비해 평균 32% 감소했으며 VFD는 펌프 속도를 시스템 요구에 정확하게 일치시킵니다.

펌프 및 배관 유지 관리 비용이 크게 절감되었습니다. 수격 현상이 제거되었으며 소프트 스타트 램핑을 통해 펌프 베어링 및 씰 수명이 연장되었습니다.

케이블 길이가 최대 250m인 20개 스테이션에서 단 한 건의 모터 절연 고장도 발생하지 않아 사인 필터 사양이 검증되었습니다.

유틸리티의 중앙 운영 팀은 이제 단일 SCADA 대시보드에서 20개 스테이션 모두를 모니터링하고 펌프 트립이나 압력 편차에 대한 자동화된 SMS 경보를 수신하여 대응 현장 방문을 60% 이상 줄입니다.

첫 번째 단계의 성공으로 유틸리티 회사는 프로그램을 나머지 40개 펌프장으로 확장하여 동일한 VFD 캐비닛 사양으로 표준화하고 전체 네트워크에 걸쳐 균일한 유지 관리 교육과 예비 부품 재고를 가능하게 했습니다.
