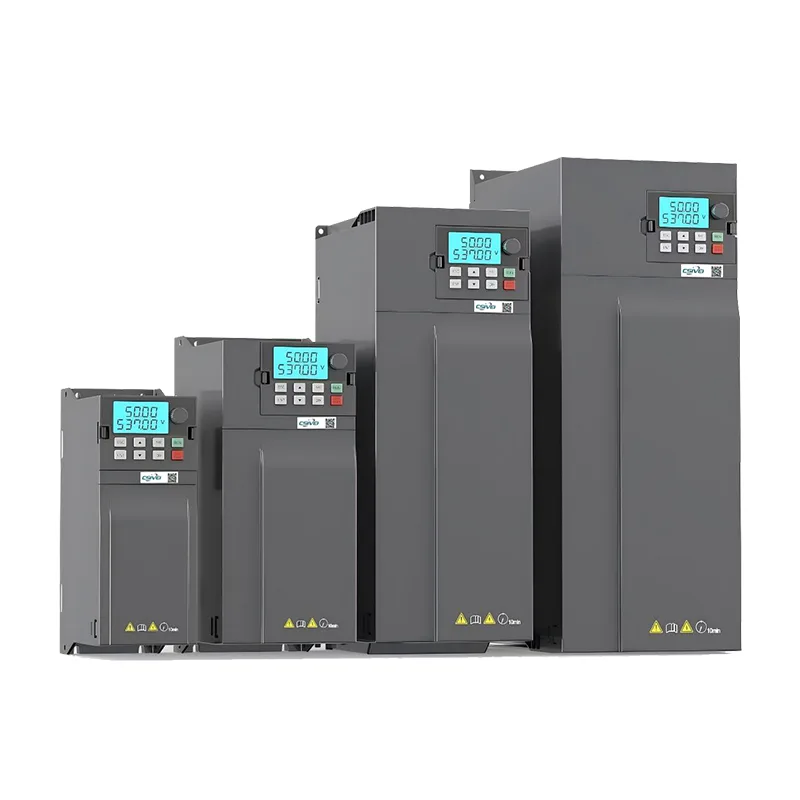

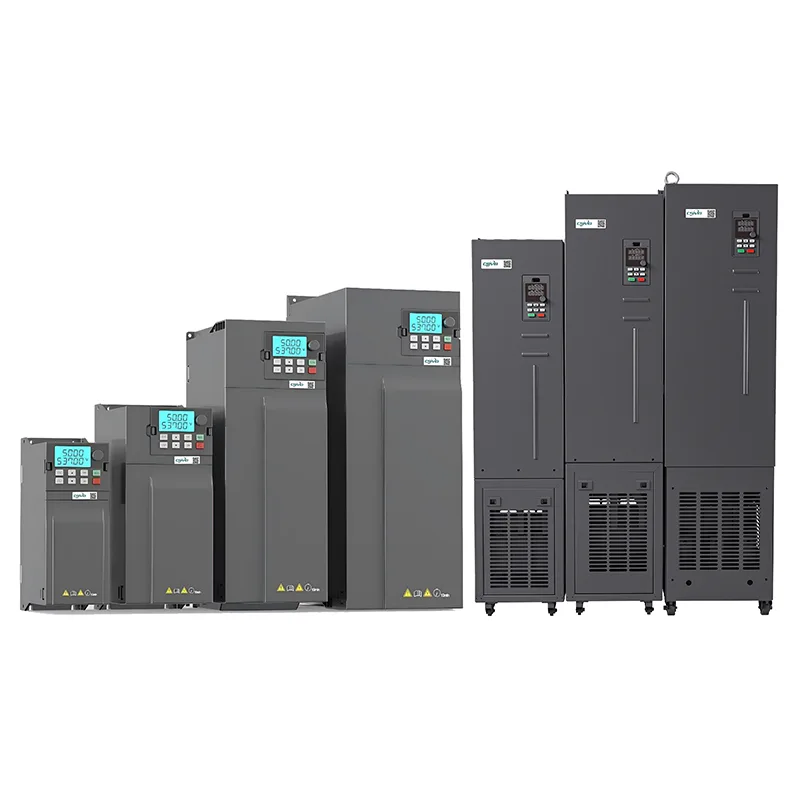

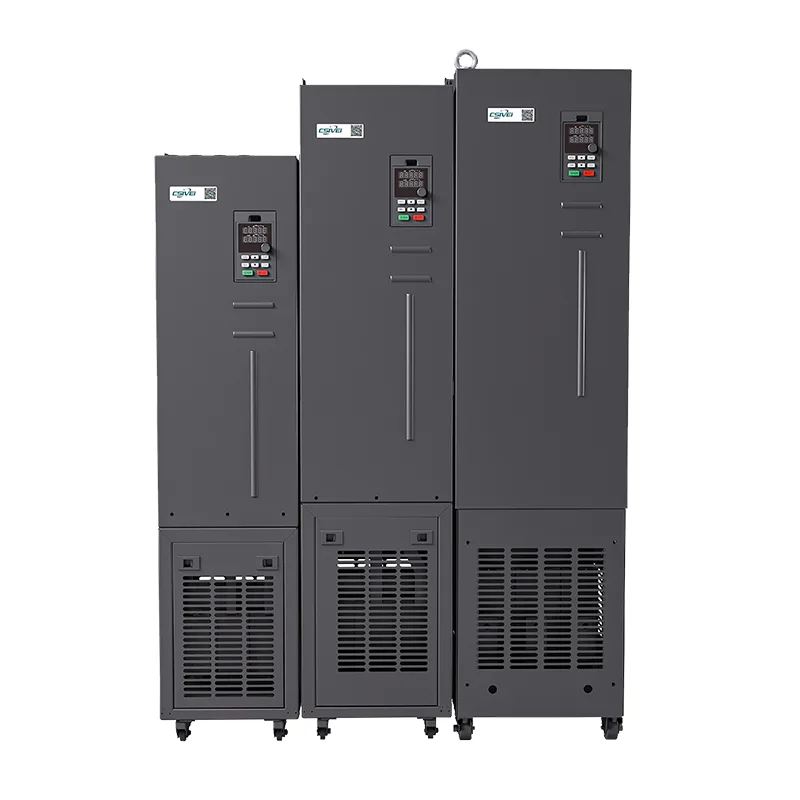

고성능 3상 AC 드라이브 VFD

중국 Csivei 공장에서 고성능 3상 AC 드라이브 VFD를 구매하세요. 이 제품은 중부하 작업용으로 설계되었으며 대형 팬, 원심 펌프, 압축기 및 생산 라인 컨베이어에 적합합니다. 연속 작동 시 탁월한 토크와 안정성을 제공합니다. 고급 폐쇄 루프 벡터 제어로 구동되는 이 드라이브는 높은 시동 토크, 내장 PLC 기능, 다중 통신 프로토콜(Modbus, Profibus 옵션) 및 실시간 모니터링을 위한 직관적인 LCD 키패드를 지원합니다. 옵션 IP40 필터가 포함된 IP20 인클로저는 까다로운 환경에서도 신뢰성을 보장합니다.

고성능 3상 AC 드라이브 VFD란 무엇이며 왜 중요한가요?

핵심적으로 가변 주파수 드라이브는 공급되는 전력의 주파수와 전압을 조정하여 모터 속도와 토크를 조절합니다. 그러나 CSIVEI VFD는 기본적인 속도 제어 그 이상을 제공합니다.

기계적 스트레스를 줄이기 위한 소프트 스타트, 무거운 부하에 대한 동적 토크 응답, 전력 소비를 직접적으로 낮추는 실시간 에너지 최적화가 가능합니다. 다중 섹션 컨베이어, 배치 시스템 또는 압력 제어 펌프와 같이 정밀한 동기화가 필요한 작업의 경우 이 드라이브는 프로세스에 필요한 정확성과 반복성을 제공합니다.

즉, 고정 속도 모터를 생산 요구 사항에 실시간으로 적응하는 유연하고 지능적인 액추에이터로 변환합니다.

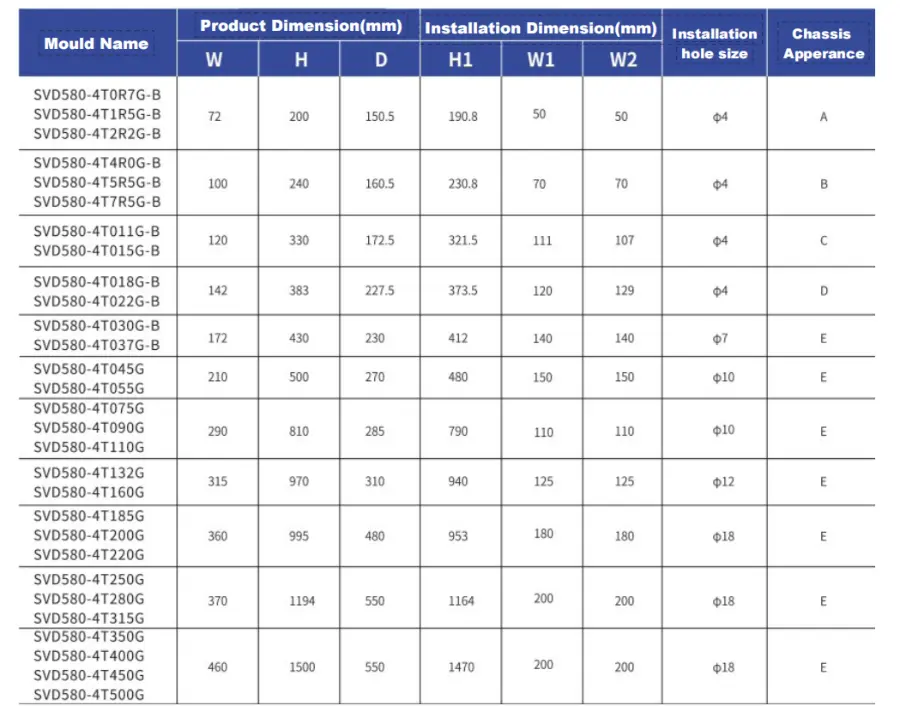

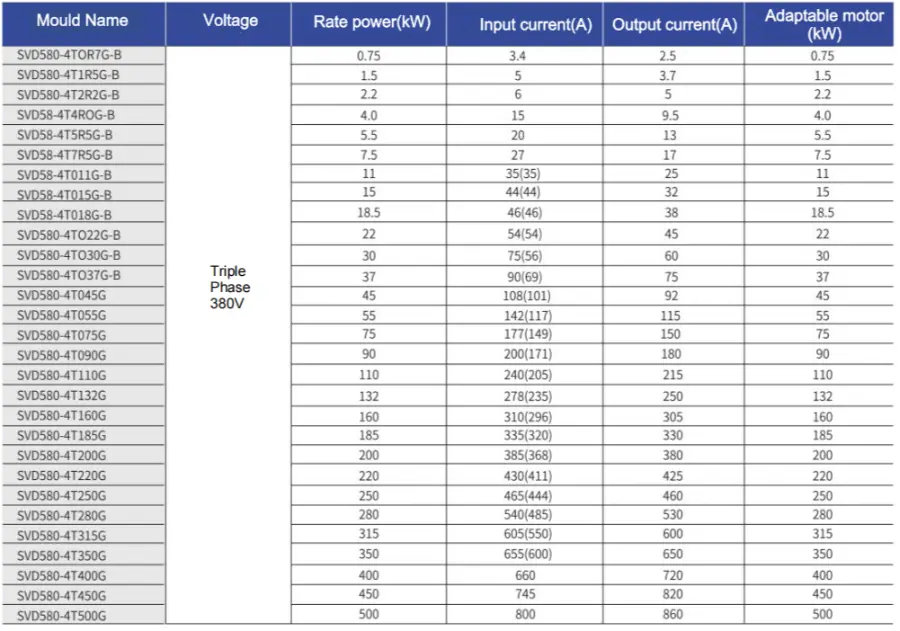

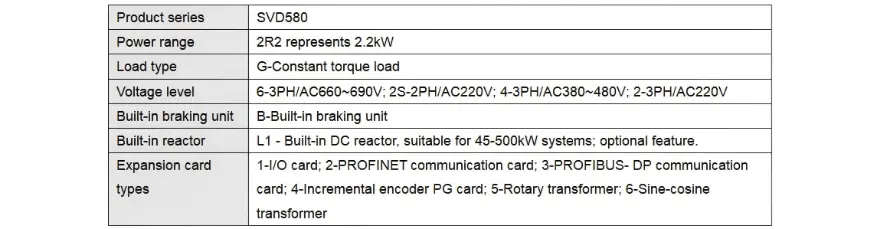

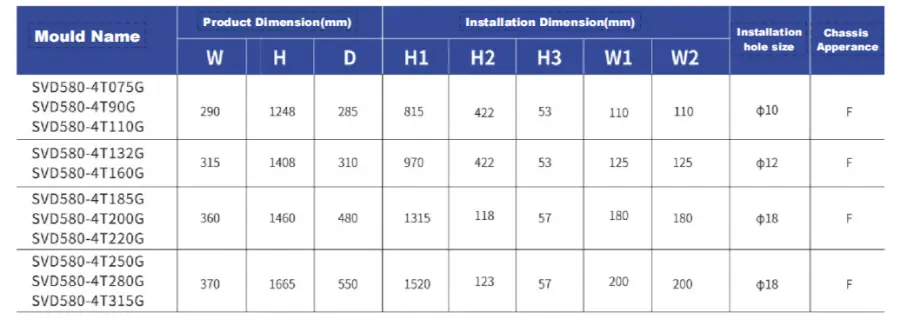

핵심 매개변수 및 사양

주요 장점

1. 뛰어난 저주파 토크

고성능 3상 AC 드라이브 VFD는 센서리스 벡터 제어(SVC) 모드에서 0.5Hz에서 150% 정격 토크를 제공합니다. 이는 기존 드라이브가 종종 트립되거나 정지되는 파쇄기, 슬러리 펌프 또는 고관성 팬과 같은 무거운 초기 부하에서도 안정적인 시동과 안정적인 작동을 의미합니다.

2. 내장된 토크 제한("굴삭기" 기능)

단순히 과전류로 인해 트립되는 표준 VFD와 달리 당사의 드라이브에는 지능형 토크 제한 기능이 포함되어 있습니다. 갑작스러운 부하 변화 시 토크를 자동으로 제한하여 기계적 충격과 예상치 못한 가동 중지 시간을 방지합니다. 이 기능은 혼합기, 압출기 및 호이스팅 장비와 같이 부하가 변동하는 응용 분야에 특히 유용합니다.

3. 자동 전압 조정(AVR)

산업 지역에서 흔히 발생하는 그리드 전압 변동 시 AVR 기능은 모터에 대한 안정적인 출력 전압을 유지합니다. 이는 권선을 보호하고, 일관된 토크를 보장하며, 성가신 저전압 트립을 방지합니다.

4. 유연한 제어 모드

고성능 동적 응답을 위한 SVC 개방 루프 벡터 제어 또는 보다 단순한 팬/펌프 유형 애플리케이션을 위한 V/F 제어 중에서 선택하십시오. 또한 이 드라이브는 V/F 분리를 지원하므로 특수 모터 설정을 위해 전압과 주파수를 독립적으로 조정할 수 있습니다.

5. 통합 PLC 및 PID 기능

내장된 프로그래밍 가능 논리 기능은 외부 PLC 없이도 간단한 자동화 작업을 처리합니다. 통합된 PID 컨트롤러는 표준 피드백 센서를 사용하여 폐쇄 루프 프로세스 제어(예: 급수 시스템의 일정한 압력 유지 또는 냉각기의 안정적인 온도 유지)를 가능하게 합니다.

일반적인 응용 분야

CSIVEI 고성능 3상 AC 드라이브 VFD는 높은 시동 토크와 지속적인 사용이 필요한 중부하 산업 응용 분야를 위해 설계되었습니다.

대형 펌프 – 관개 펌프, 배수 펌프, 주급수 펌프

원심 압축기 – 산업용 공기 압축기, 냉동 시스템

HVAC 냉각기 – 스크류 냉각기, 원심 냉각기, 대형 공기 처리기

광산 장비 – 슬러리 펌프, 환기 팬, 분쇄기

금속 가공 기계 – 선반, 밀링 머신, 프레스

고급 벡터 제어 및 다양한 통신 옵션을 통해 자동화된 생산 라인에 원활하게 통합됩니다.

자주 묻는 질문

외부 제동 저항이 필요합니까?

상황에 따라 다릅니다. 원심 분리기, 크레인, 호이스트 또는 와인더와 같이 급격한 감속이 필요하거나 부하의 관성이 높은 경우에는 그렇습니다. 내부 제동 장치가 있는 드라이브에서는 저항기가 회생 에너지를 처리하여 과전압 오류를 방지하고 정지 시간을 단축합니다. 감속 속도가 느린 팬과 펌프의 경우 일반적으로 건너뛸 수 있습니다.

어떤 통신 프로토콜이 지원되나요?

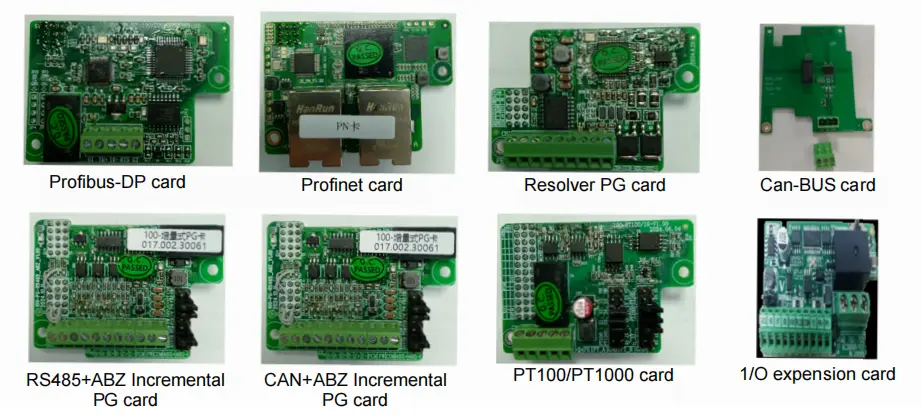

모든 CSIVEI 드라이브에는 RS485를 통한 Modbus RTU가 표준으로 제공됩니다. Profibus DP, Profinet, Ethernet/IP, CANopen 및 DeviceNet에 대한 옵션 모듈을 사용할 수 있습니다. 이를 통해 원격 모니터링, 매개변수 변경 및 중앙 집중식 제어를 위해 주요 PLC 및 SCADA 시스템과 통합할 수 있습니다.

드라이브에는 어떤 보호 기능이 내장되어 있나요?

CSIVEI 드라이브에는 과전압, 저전압, 과전류, 단락, 과열(방열판), 입력 또는 출력의 위상 손실, 모터 과부하(전자 열 과부하, I²t)와 같은 견고한 보호 세트가 포함되어 있습니다. 이를 통해 안정적인 작동을 유지하고 장비 수명을 연장할 수 있습니다.

VFD는 어떻게 에너지를 절약합니까?

팬 및 펌프와 같은 가변 토크 부하의 경우 전력은 친화력 법칙을 따릅니다. 이는 속도의 세제곱에 비례합니다. 속도를 20% 낮추면 에너지 사용량이 약 50% 줄어듭니다. 자동 에너지 최적화(AEO) 기능은 추가 절감을 위해 실제 부하에 맞춰 전압을 낮춥니다. 또한 절전 모드는 수요가 적은 기간 동안 모터를 꺼서 유휴 전력 소모를 제거합니다.

VFD의 일반적인 수명은 얼마나 되며 이를 유지하려면 어떻게 해야 합니까?

적절한 설치 및 조건을 갖춘 VFD는 10~15년 동안 지속될 수 있습니다. 주요 유지 관리: 인클로저를 깨끗하게 유지하십시오. 먼지가 쌓이면 냉각 효율성이 저하됩니다. 냉각 팬을 점검하십시오(일반적으로 수명은 3~7년입니다. 소음이 나거나 고장 나면 교체하십시오). DC 버스 커패시터를 검사하십시오. 시간과 온도에 따라 노후화됩니다. 드라이브를 2년 이상 보관한 경우 전원을 켜기 전에 캡을 다시 덮으십시오. 주변 온도를 모니터링합니다. 가끔 키패드나 외부 저장 장치에 매개변수를 백업하십시오. 6~12개월마다 빠른 검사를 하면 예상치 못한 일을 방지하는 데 도움이 됩니다.

고객 사례 연구

한 식품 가공 공장에서는 여러 컨베이어 섹션에 걸쳐 반복적으로 제품이 쌓이고 간격이 발생하는 문제에 직면했습니다. 수동 속도 조정은 비효율적이었고 빈번한 라인 중단을 초래했습니다.

우리의 솔루션– 3개의 CSIVEI 고성능 3상 AC 드라이브 VFD가 주요 컨베이어 섹션에 설치되었으며, Modbus를 통해 중앙 PLC에 연결되어 조정된 속도 제어가 가능했습니다.

달성된 결과:

실시간 생산 속도와 자동으로 동기화되는 컨베이어 속도

다운타임 25% 감소

제품 교체 시간 30분에서 10분으로 단축

이후 솔루션은 6개의 추가 생산 라인으로 확장되었습니다.

이 사례는 VFD가 이론적 이점뿐만 아니라 측정 가능한 운영 개선을 어떻게 제공하는지 보여줍니다.

●  솔루션이 6개의 추가 생산 라인으로 확장되었습니다.
