7.5kw 삼상 AC 구동 펌프

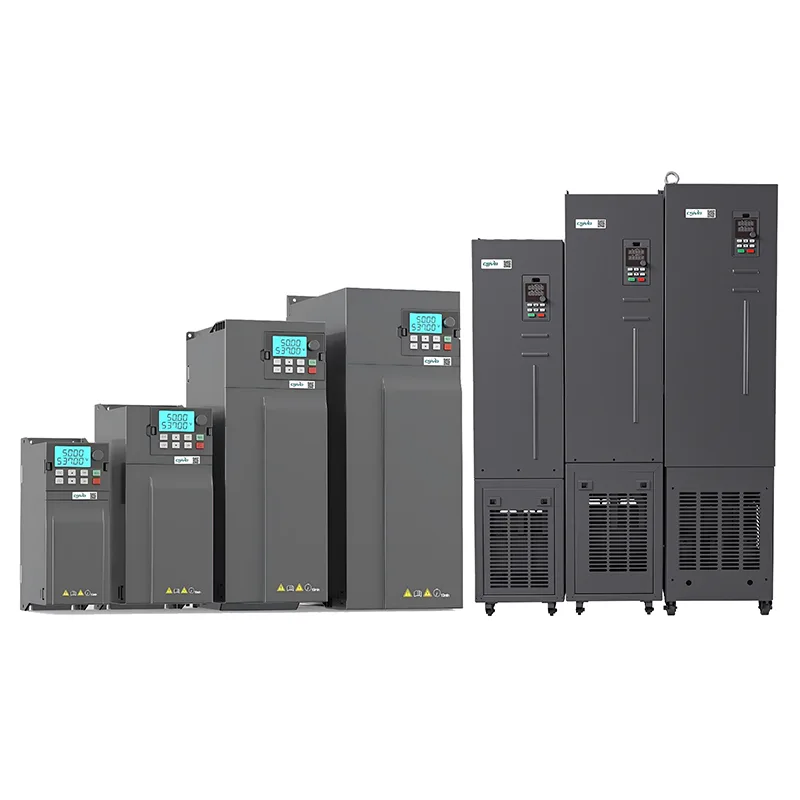

CSIVEI 7.5kw 3상 AC 드라이브 펌프는 중부하 산업 응용 분야용으로 설계된 고성능 드라이브입니다. 대형 팬, 원심 펌프, 압축기, 생산 라인 컨베이어에 적합하며 연속 작동 시 탁월한 토크와 안정성을 제공합니다. 고급 폐쇄 루프 벡터 제어로 구동되는 이 드라이브는 높은 시동 토크, 내장 PLC 기능, 다중 통신 프로토콜(Modbus, Profibus 옵션) 및 실시간 모니터링을 위한 직관적인 LCD 키패드를 지원합니다. 옵션 IP40 필터가 포함된 IP20 인클로저는 까다로운 환경에서도 신뢰성을 보장합니다. 에너지 효율성과 작동 정밀도를 위해 설계된 CSIVEI 11-15kW VFD는 산업 시설의 미션 크리티컬 모터 제어를 위한 이상적인 선택입니다.

핵심 매개변수 및 사양

일반적인 응용 분야

CSIVEI 7.5kw 3상 AC 구동 펌프는 높은 시동 토크와 지속적인 사용이 필요한 중부하 산업 응용 분야에 맞게 설계되었습니다.

●  대형 펌프 - 관개 펌프, 배수 펌프, 주급수 펌프

●  원심 압축기 – 산업용 공기 압축기, 냉동 시스템

●  HVAC 냉각기 – 스크류 냉각기, 원심 냉각기, 대형 공조기

●  채굴 장비 – 슬러리 펌프, 환기 팬, 분쇄기

●  금속 가공 기계 – 선반, 밀링 머신, 프레스

고급 벡터 제어 및 다양한 통신 옵션을 통해 자동화된 생산 라인에 원활하게 통합됩니다.

원활한 통신 및 통합

현대 산업 자동화를 위해 설계된 CSIVEI VFD 시리즈는 PLC 기반 제어 시스템에 쉽게 통합할 수 있는 유연한 통신 옵션을 제공합니다.

내장형 Modbus RTU - 모든 모델에 표준으로 적용되어 RS485를 통해 HMI, PLC 및 SCADA 시스템에 간단하게 연결할 수 있습니다. 중앙 집중식 모니터링 및 제어를 위해 단일 버스에 최대 247개의 드라이브를 네트워크로 연결할 수 있습니다.

옵션 필드버스 모듈 - Profibus DP, Profinet, Ethernet/IP, CANopen 및 DeviceNet용 옵션 모듈로 통신 기능을 확장하여 주요 자동화 플랫폼과의 호환성을 보장합니다.

아날로그 및 디지털 I/O – 구성 가능한 입력(0-10V, 4-20mA) 및 릴레이 출력을 통해 추가 하드웨어 없이 센서, 컨트롤러 및 외부 알람과 유연하게 통합할 수 있습니다.

PLC 기능 – 일부 모델에는 프로그래밍 가능한 논리 기능이 내장되어 있어 간단한 논리 제어가 가능하고 드라이브 내에서 직접 연동할 수 있으므로 외부 컨트롤러의 필요성이 줄어듭니다.

자주 묻는 질문

내 모터에 적합한 VFD를 어떻게 선택합니까?

고려해야 할 몇 가지 사항:

모터 출력 - VFD는 모터 정격과 일치하거나 약간 더 커야 합니다.

입력 전압 - 단상 230V 또는 3상 400V, 공급 장치와 일치하는지 확인하세요.

부하 유형 - 컨베이어나 압출기와 같은 일정한 토크 부하에는 일반적으로 모터 출력의 100~120% 크기의 VFD가 필요합니다. 팬 및 펌프와 같은 가변 토크 부하는 모터 전력에 맞는 VFD를 사용하는 경우가 많으며 에너지도 절약할 수 있습니다.

환경 - 먼지가 많거나 습하거나 실외에 있는 경우 더 높은 IP 등급(IP40, IP54, IP66)을 선택하거나 드라이브를 보호된 인클로저에 넣으십시오.

통신 - PLC 또는 SCADA와 통신해야 하는 경우 드라이브가 해당 프로토콜을 지원하는지 확인하십시오(Modbus RTU는 표준이고 Profibus, 이더넷/IP 등은 선택 사항임).

CSIVEI에는 2차 소견을 원하는 경우를 위한 크기 조정 도구와 기술 지원도 있습니다.

어떤 통신 프로토콜이 지원되나요?

모든 CSIVEI 드라이브에는 RS485를 통한 Modbus RTU가 표준으로 제공됩니다. Profibus DP, Profinet, Ethernet/IP, CANopen 및 DeviceNet에 대한 옵션 모듈을 사용할 수 있습니다. 이를 통해 원격 모니터링, 매개변수 변경 및 중앙 집중식 제어를 위해 주요 PLC 및 SCADA 시스템과 통합할 수 있습니다.

드라이브에는 어떤 보호 기능이 내장되어 있나요?

CSIVEI 드라이브에는 과전압, 저전압, 과전류, 단락, 과열(방열판), 입력 또는 출력의 위상 손실, 모터 과부하(전자 열 과부하, I²t)와 같은 견고한 보호 세트가 포함되어 있습니다. 이를 통해 안정적인 작동을 유지하고 장비 수명을 연장할 수 있습니다.

일반적인 오류를 해결하려면 어떻게 해야 합니까?

드라이브는 빠른 진단을 위해 키패드에 오류 코드를 표시합니다.

●  OC(과전류) – 단락, 모터 권선 문제 또는 너무 짧은 가속 시간을 확인하세요.

●  OV(과전압) – 제동 저항기(사용된 경우)를 확인하거나 감속 시간이 너무 짧습니다.

●  UV(저전압) - 입력 전원 및 배선을 확인하세요.

●  OH(과열) – 냉각 팬, 주변 온도, 장착 간격을 확인하세요.

●  OL(과부하) - 모터 부하를 확인하고 가속 시간을 늘리거나 드라이브 크기를 늘리는 것을 고려합니다.

●  설명서에는 자세한 단계가 포함된 전체 오류 코드 표가 있습니다. 여전히 문제가 있는 경우 CSIVEI 기술 지원이 도움을 드릴 수 있습니다.

VFD에는 보증 및 기술 지원이 제공됩니까?

예. 당사 드라이브에는 제조일로부터 18개월(또는 설치일로부터 12개월 중 더 늦은 날짜)의 표준 보증이 제공됩니다. 중요한 애플리케이션에는 연장 보증 옵션을 사용할 수 있습니다. 글로벌 기술 지원은 이메일, 전화, 온라인 리소스를 통해 제공됩니다. 사용자 매뉴얼, 애플리케이션 가이드, 구성 소프트웨어가 모두 포함되어 있습니다.

고객 사례

가구 제조 시설에서는 집진 시스템을 위한 정밀한 공기 흐름 제어가 필요했습니다. 팬을 최고 속도로 계속 작동시키는 것은 비효율적이었고 과도한 소음을 발생시켰습니다.

해결책: CSIVEI 7.5kw 3상 AC 드라이브 펌프가 주 배기 팬에 설치되었으며, 압력 센서가 덕트 압력을 모니터링하여 팬 속도를 조절했습니다.

결과:

1. 먼지 수집 요구에 맞게 팬 속도가 자동으로 조정됩니다.

2. 부분부하 운전 시 에너지 45% 절감

3. 소음 수준이 12dB 감소하여 작업 환경이 개선되었습니다.

4. 팬 베어링 및 벨트의 기계적 마모 감소

5. 이제 시스템은 환경 규정 준수 및 운영 효율성 목표를 모두 충족합니다.
