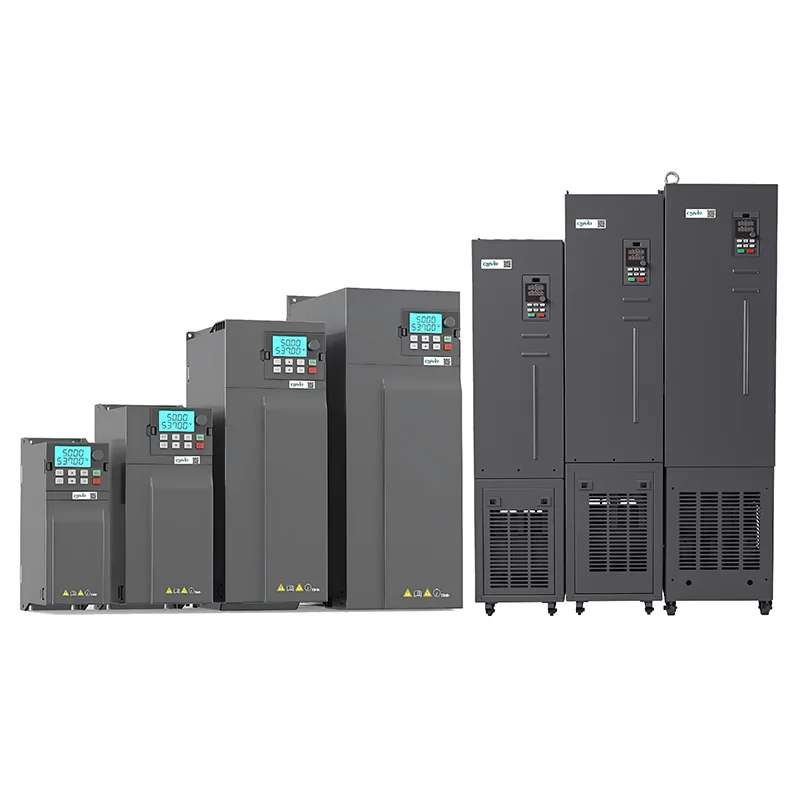

55kw 삼상 380V VFD HAVC

CSIVEI 55kw 삼상 380V VFD HAVC는 강력한 전력과 정밀도가 필요한 중대형 산업용 애플리케이션을 위해 설계되었습니다. 고급 폐쇄 루프 벡터 제어 기능을 갖춘 이 드라이브는 0.5Hz에서 150% 시동 토크를 제공하고 SVC 및 V/F 제어 모드를 모두 지원합니다. 내장된 PLC 기능, 다중 통신 프로토콜(Modbus, Profibus, 이더넷/IP 옵션) 및 직관적인 LCD 키패드를 통해 자동화 시스템에 원활하게 통합할 수 있습니다. 압축기, 대형팬, 믹서, 펌프 등에 적합합니다.

핵심 매개변수 및 사양

일반적인 응용 분야

CSIVEI 55kw 삼상 380V VFD HAVC는 지속적인 작동이 필요한 중공업 장비에 강력한 성능을 제공합니다.

●  대형 펌프 – 주급수 펌프, 산업용 냉각 펌프

●  산업용 팬 – 광산 환기, 시멘트 플랜트 팬, 집진기

●  압축기 – 대형 공기 압축기, 질소 압축기

●  믹서 – 콘크리트 믹서, 화학 반응기, 펄프 믹서

●  원심분리기 – 설탕 원심분리기, 오일 원심분리기, 디캔터

강화된 냉각 및 고조파 완화 기능을 통해 열악한 환경에서도 안정적인 작동을 보장합니다.

사용자 친화적인 작동 및 쉬운 설정

CSIVEI VFD 시리즈는 사용 편의성을 최우선으로 하여 설치 시간을 단축하고 엔지니어 및 유지보수 인력을 위한 일상 작업을 단순화합니다.

직관적인 키패드 - LED/LCD 키패드는 명확한 매개변수 표시와 빠른 탐색을 제공합니다. 매개변수 그룹은 논리적으로 구성되어 있으며 다국어 지원을 통해 글로벌 사용자의 접근성을 보장합니다.

빠른 시작 마법사 – 단계별 설정은 몇 분 안에 기본 매개변수 구성을 통해 사용자를 안내합니다. 사전 구성된 애플리케이션 매크로(팬/펌프, 컨베이어, 일정 토크)를 통해 일반 애플리케이션에 대한 원터치 설정이 가능합니다.

매개변수 복사 기능 - 하나의 드라이브에서 키패드로 매개변수를 업로드하고 여러 드라이브에 다운로드하여 다중 드라이브 시스템의 설정 시간을 크게 줄이고 일관된 구성을 보장합니다.

탈착식 키패드 - 확장 케이블을 사용하여 키패드를 원격으로 장착할 수 있어 제어판 도어나 원격 위치에서 편리하게 작동할 수 있습니다.

컴팩트한 디자인 - 공간 절약형 공간으로 나란히 장착할 수 있어 패널 밀도를 최대화하고 캐비닛 크기 요구 사항을 줄일 수 있습니다.

자주 묻는 질문

내 모터에 적합한 VFD를 어떻게 선택합니까?

고려해야 할 몇 가지 사항:

●  모터 출력 - VFD는 모터 정격과 일치하거나 약간 커야 합니다.

●  입력 전압 - 단상 230V 또는 3상 400V, 공급 장치와 일치하는지 확인하세요.

●  부하 유형 - 컨베이어나 압출기와 같은 일정한 토크 부하에는 일반적으로 모터 출력의 100~120% 크기의 VFD가 필요합니다. 팬 및 펌프와 같은 가변 토크 부하는 모터 전력에 맞는 VFD를 사용하는 경우가 많으며 에너지도 절약할 수 있습니다.

●  환경 - 먼지가 많거나 습하거나 실외에 있는 경우 더 높은 IP 등급(IP40, IP54, IP66)을 선택하거나 드라이브를 보호된 인클로저에 넣으세요.

●  통신 - PLC 또는 SCADA와 통신해야 하는 경우 드라이브가 해당 프로토콜을 지원하는지 확인하세요(Modbus RTU는 표준, Profibus, 이더넷/IP 등은 선택 사항).

●  CSIVEI에는 다른 의견을 원하는 경우를 위한 크기 조정 도구와 기술 지원도 있습니다.

3상 모터와 함께 단상 입력 VFD를 사용할 수 있습니까?

예. CSIVEI의 단상 230V 드라이브는 단상 입력을 받아 모터에 3상 전력을 출력합니다. 이는 단상 전원만 사용할 수 있지만 3상 모터의 효율성과 안정성을 원하는 경우에 일반적으로 사용되는 설정입니다. 모터 전압이 드라이브 출력(230V 3상)과 일치하는지 확인하십시오.

외부 제동 저항이 필요합니까?

상황에 따라 다릅니다. 원심 분리기, 크레인, 호이스트 또는 와인더와 같이 급격한 감속이 필요하거나 부하의 관성이 높은 경우에는 그렇습니다. 내부 제동 장치가 있는 드라이브에서는 저항기가 회생 에너지를 처리하여 과전압 오류를 방지하고 정지 시간을 단축합니다. 감속 속도가 느린 팬과 펌프의 경우 일반적으로 건너뛸 수 있습니다.

어떤 통신 프로토콜이 지원되나요?

모든 CSIVEI 드라이브에는 RS485를 통한 Modbus RTU가 표준으로 제공됩니다. Profibus DP, Profinet, Ethernet/IP, CANopen 및 DeviceNet에 대한 옵션 모듈을 사용할 수 있습니다. 이를 통해 원격 모니터링, 매개변수 변경 및 중앙 집중식 제어를 위해 주요 PLC 및 SCADA 시스템과 통합할 수 있습니다.

처음으로 드라이브를 설정하는 방법은 무엇입니까?

CSIVEI 드라이브에는 몇 분 안에 필수 사항을 안내하는 빠른 시작 마법사가 있습니다.

모터 명판 데이터(전력, 전압, 전류, 주파수, RPM)를 입력하고, 애플리케이션 매크로(팬/펌프, 컨베이어, 일정 토크)를 선택하고, 가속 및 감속 시간을 설정하고, 주파수 소스(키패드, 아날로그 입력, 통신)를 선택하고, 자동 튜닝을 실행하여 모터 제어를 최적화합니다. 설명서에는 모든 세부 정보가 포함되어 있으며, 키패드는 분리 가능하므로 필요한 경우 원격으로 조작할 수 있습니다.
