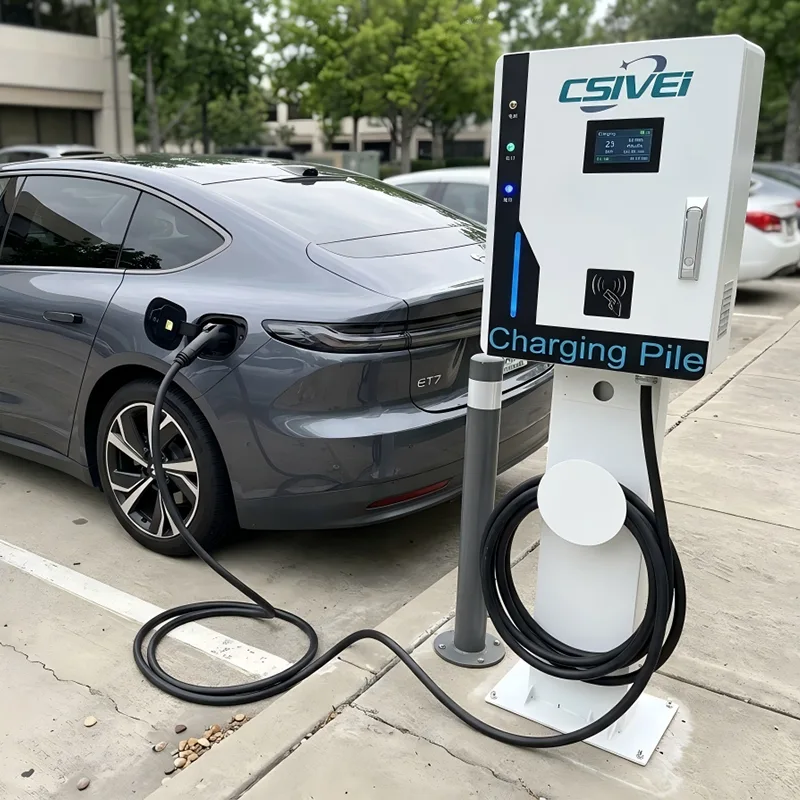

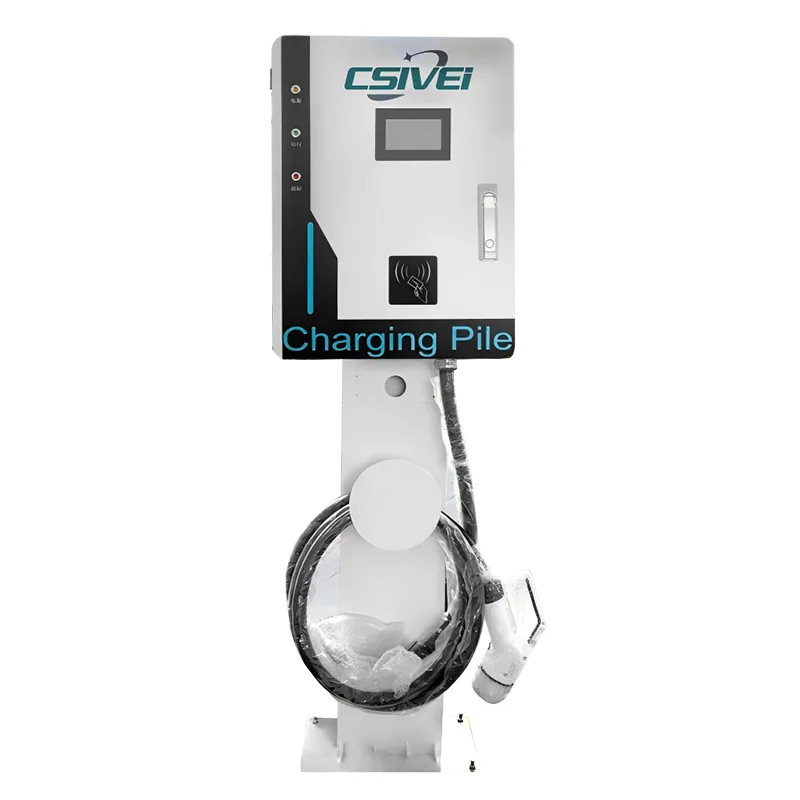

단일 건 스탠딩 DC 충전 스테이션

중국의 전용 EV 충전기 제조업체이자 공급업체인 당사 공장에서는 단일 건 스탠딩 DC 충전 스테이션을 제공합니다. 이는 단일 건 스탠딩 DC 충전 스테이션입니다. 이는 관리 단순화와 안정적인 고출력 출력을 위해 하나의 충전기를 하나의 주차 공간에 연결하는 베이 전용 DC 고속 충전기입니다. 사내 R&D 및 인증된 생산을 바탕으로 까다로운 상업 환경에 맞게 제작된 비용 효율적인 충전 솔루션을 제공합니다.

문의 보내기

제품 설명

30kW에서 240kW까지의 구성을 위해 설계된 이 바닥 장착형 장치는 주차 베이당 하나의 전용 충전기를 할당하여 이중 건 설치로 인한 케이블 공유 혼란과 수익 분할의 복잡성을 제거합니다. 모든 주요 EV 시장을 포괄하는 CCS1, CCS2, CHAdeMO 및 GB/T 표준을 지원합니다. IP55 등급 아연 도금 강철 인클로저와 적응형 열 관리 기능은 -30°C ~ +55°C의 온도에서 습도, 먼지 및 극한의 날씨를 견디며 안정적인 작동을 보장합니다. 출입 통제는 RFID 및 앱 기반 인증을 갖춘 7인치 터치스크린을 통해 처리되며, OCPP 1.6J/2.0.1 호환성을 통해 실시간 모니터링, 원격 진단 및 동적 가격 책정을 위한 원활한 백엔드 통합이 가능합니다. 실시간 절연 모니터링, DC에 민감한 잔류 전류 보호, 과열 차단 기능을 포함한 다층 안전 시스템은 모든 세션에서 차량과 사용자를 모두 보호합니다. 모듈형 전원 아키텍처를 통해 핫스왑 가능한 모듈 교체가 가능하므로 서비스 중단 시간이 최소화되고 충전기 서비스 수명 동안 총 소유 비용이 절감됩니다.

이 단일 건 스탠딩 DC 고속 충전기의 주요 특징

● 30kW~240kW의 유연한 전력 범위, 현장 전력 용량에 맞게 확장 가능

● CCS1, CCS2, CHAdeMO, GB/T를 포괄하는 다중 표준 지원

● IP55 등급 보호, 부식 방지 처리, 극한의 온도에서도 안정적인 작동을 갖춘 견고한 실외 디자인

● 7인치 터치스크린, RFID/앱 인증, 실시간 모니터링 및 원격 진단을 위한 OCPP 1.6J 백엔드 연결 기능을 갖춘 스마트 사용자 인터페이스

● 절연 모니터링, 누수 방지, 과열 차단, 비상 정지 기능 등 종합적인 안전성 제공

이상적인 애플리케이션

상업용 및 공공 충전 환경을 위해 설계된 단일 건 스탠딩 DC 충전 스테이션은 가장 필요한 곳에 빠르고 신뢰할 수 있는 전력을 정확하게 공급합니다.

공공 고속 충전소: 도시 충전 허브, 고속도로 서비스 지역 및 도시 인프라에 이상적인 이 플로어 스탠딩 DC 장치는 신속한 충전을 가능하게 하고 운전자 대기 시간을 최소화하며 충전소 회전율을 최대화합니다. 단일 건 구성으로 레인 관리가 단순화되고 운영이 간소화됩니다.

차량 및 물류 창고: 택시, 승용차, 배달 밴, 전기 버스 등 활용도가 높은 차량을 지원하도록 설계된 충전기는 근무 시간 사이에 빠른 처리를 보장합니다. 프로그래밍 가능한 전력 할당 및 OCPP 기반 백엔드 통합을 통해 차량 관리자는 피크 외 충전을 예약하고 에너지 비용을 실시간으로 모니터링할 수 있습니다.

상업 및 소매 주차장: 쇼핑 센터, 슈퍼마켓, 호텔, 사무실 건물에 적합한 이 DC 고속 충전기는 고객 및 직원 주차 공간에 고부가가치 EV 충전 기능을 추가합니다. 벽이 없는 바닥 장착으로 유연한 배치가 가능하며, RFID 및 앱 기반 액세스 제어로 수익 수집 및 사용자 관리가 단순화됩니다.

자동차 대리점 및 서비스 센터: EV 판매 쇼룸 및 애프터 서비스 시설의 경우 충전기를 통해 신속한 차량 준비, 시연 및 워크샵 서비스를 제공합니다. 다중 표준 호환성은 다양한 EV 제조업체 및 모델에 대한 원활한 지원을 보장합니다.

목적지 및 숙박 장소: 관광 명소, 리조트 및 도로변 숙박 시설에서는 이 DC 충전소를 배치하여 EV 운전 방문객을 유치하고, 손님 체류 시간을 연장하며, 새로운 수익원을 창출할 수 있습니다. 이 모든 것이 계절에 관계없이 견고한 실외 신뢰성을 제공합니다.

기술 심층 분석

단일 건 스탠딩 DC 충전 스테이션의 핵심에는 까다로운 실제 조건에서도 빠르고 안전하며 안정적인 충전을 제공하도록 설계된 세심하게 설계된 전력 변환 및 제어 시스템이 있습니다.

고효율 전력 모듈

충전기는 최대 부하에서 효율 등급이 95% 이상인 모듈식 고주파 절연 AC-DC 컨버터를 사용합니다. 이는 에너지 손실을 최소화하고, 열 발생을 줄이며, 장치 수명 동안 운영 비용을 낮춥니다. 모듈식 아키텍처를 사용하면 전체 스테이션의 전원을 끄지 않고도 개별 모듈을 핫스왑할 수 있으므로 탁월한 서비스 가능성과 가동 시간이 보장됩니다.

지능형 액체 냉각(전력 계층에 따라 다름)

120kW 이상의 모델에는 고급 수냉식 충전 케이블 시스템을 사용할 수 있습니다. 이 기술은 케이블 도체와 커넥터 접점 모두에서 열을 적극적으로 제거하여 최대 500A의 지속적인 고전류를 유지하면서도 취급하기 쉬운 더 얇고 가벼운 케이블을 가능하게 합니다. 밀봉된 냉각수 루프와 누출 감지 센서는 장기적인 신뢰성과 사용자 안전을 보장합니다.

다중 프로토콜 충전 통신

차량-충전기 인터페이스는 ISO 15118 및 DIN 70121 준수 컨트롤러로 관리됩니다. 이는 기존 CAN 기반 통신(CHAdeMO, GB/T)과 CCS1 및 CCS2용 전력선 통신을 모두 지원합니다. 이 다중 프로토콜 백본은 광범위한 차량 호환성을 보장하고 플러그 앤 충전(ISO 15118-2)과 같은 미래 기능을 사용할 준비가 되어 있습니다.

계층화된 안전 아키텍처

포괄적인 안전 시스템은 하드웨어, 펌웨어, 소프트웨어 등 여러 독립 계층에서 작동합니다. 실시간 절연 모니터링으로 충전 전과 충전 중에 절연 저항을 지속적으로 확인합니다. 통합형 A + 6mA DC 감지 잔류 전류 장치(RCD)는 접지 누출 오류로부터 보호합니다. 중요한 접합부에 위치한 과열 센서는 제어된 전력 감소 또는 안전 차단을 트리거하고 비상 정지 버튼은 즉각적인 기계적 격리를 제공합니다.

견고한 실외 엔지니어링

인클로저는 UV 차단 분말 코팅 처리된 아연 도금 강철로 제작되었으며, 침투 보호 등급은 IP55, 기계적 충격 등급은 IK10입니다. 스마트 열 관리 시스템은 필터링된 공기 냉각과 적응형 팬 속도 제어를 결합하여 -30°C ~ +55°C 범위의 주변 조건에서 최적의 내부 온도를 유지합니다. 내부 구성 요소는 습기와 부식성 대기에 견딜 수 있도록 컨포멀 코팅되어 있습니다.

스마트 연결 및 엣지 컴퓨팅

OCPP 1.6J/2.0.1 프로토콜을 지원하는 내장형 Linux 기반 컨트롤러를 사용하면 모든 충전 네트워크 관리 시스템에 원활하게 통합할 수 있습니다. 세션 에너지, 전력 곡선, 오류 로그, 환경 판독값을 포함한 실시간 데이터는 이더넷, 4G 또는 Wi-Fi를 통해 전송됩니다. 로컬 엣지 컴퓨팅 기능을 사용하면 오프라인 작업과 트랜잭션 캐싱이 가능해 네트워크 중단 중에도 중단 없는 서비스를 보장할 수 있습니다.

자주 묻는 질문

Q1: 단일 건 스탠딩 DC 충전 스테이션은 어떤 충전 표준을 지원합니까?

CCS1, CCS2, CHAdeMO 및 GB/T용으로 구성된 모델을 제공합니다. 단일 장치에 하나의 표준을 장착할 수 있으며 요청 시 맞춤형 다중 표준 구성도 제공됩니다. 이를 통해 북미, 유럽, 일본 및 중국 시장의 거의 모든 최신 전기 자동차와의 호환성이 보장됩니다.

Q2: 현장에 적합한 전력 출력을 어떻게 선택합니까?

전력 선택은 대상 차량, 예상 체류 시간 및 사용 가능한 그리드 용량에 따라 달라집니다. 30kW부터 240kW까지의 모듈식 범위를 통해 충전 속도와 인프라 비용의 균형을 맞출 수 있습니다. 야간 충전이 가능한 차량 기지의 경우 30~60kW이면 충분할 때가 많습니다. 고속도로 고속 충전소는 일반적으로 120~240kW의 이점을 얻습니다. 당사의 영업 엔지니어는 간단한 현장 조사를 기반으로 이상적인 구성 규모를 결정하는 데 도움을 드릴 수 있습니다.

Q3: 설치 및 계통 연결 요구 사항은 무엇입니까?

충전기에는 3상 AC 입력(지역 표준에 따라 일반적으로 400V 또는 480V)과 안정적인 접지 시스템이 필요합니다. 선택한 전력 계층에 따라 전용 회로 차단기와 적절한 케이블 크기가 필요합니다. 바닥 장착은 프리캐스트 콘크리트 패드에 4개의 앵커 볼트를 사용합니다. 상세한 토목 및 전기 설치 가이드를 제공하고, 원격 시운전 지원도 가능합니다.

Q4: 작동하려면 인터넷 연결이 필요합니까?

충전기는 오프라인으로 작동하고 거래 데이터를 로컬로 캐시할 수 있지만 안정적인 인터넷 연결(4G, Wi-Fi 또는 이더넷을 통해)을 적극 권장합니다. 이를 통해 원격 모니터링, OCPP 기반 백엔드 통합, 원격 펌웨어 업데이트 및 실시간 진단이 가능합니다. 오프라인 모드는 네트워크 중단 시 탄력적인 대체 역할을 합니다.

Q5: 어떤 유지 관리가 필요하며 어떤 보증이 포함됩니까?

일상적인 유지 관리는 최소화됩니다. 가끔 육안 검사, 공기 필터 청소 및 케이블 무결성 검사로 충분합니다. 모듈형 전원 장치는 핫스왑이 가능하며 전문 도구 없이도 신속하게 교체할 수 있습니다. 우리는 표준 2년 보증을 제공하며 최대 5년까지 연장 가능합니다. 원격 진단을 통해 현장 방문 없이 많은 문제를 해결할 수 있습니다.

Q6: 충전기는 어떻게 사용자와 차량의 안전을 보장합니까?

모든 계층에는 안전이 내장되어 있습니다. 주요 기능에는 모든 세션 전과 세션 도중 절연 모니터링, Type A + 6mA DC 감지 잔류 전류 장치(RCD), 주요 접점의 과열 보호 및 비상 정지 버튼이 포함됩니다. 인클로저는 IP55 및 IK10 등급을 충족하며 모든 전자 장치는 습기와 먼지로부터 보호 코팅되어 있습니다.

Q7: 충전기를 기존 결제 및 관리 플랫폼에 통합할 수 있나요?

예. 충전기는 OCPP 1.6J 및 2.0.1을 지원하므로 대부분의 주요 충전 네트워크 관리 시스템과 원활하게 통합됩니다. RFID 리더와 앱 기반 QR 코드 인터페이스는 다양한 결제 및 액세스 모델을 지원합니다. 맞춤형 백엔드가 있는 경우 당사 팀이 시운전 중에 프로토콜 정렬을 지원해 드립니다.

고객 스토리

프리미엄 쇼핑센터 그룹 - 전기차 전용주차장 구축

배경

북유럽 전역의 선도적인 쇼핑센터 운영업체는 프리미엄 주차 구역에 DC 고속 충전을 설치할 계획이었습니다. 목표는 단순한 편의 시설이 아닌 관리형 수익 창출 서비스인 원활한 VIP 수준 EV 충전 경험을 제공하는 것이었습니다.

도전

처음에 운영자는 고속도로 역에서 흔히 볼 수 있는 이중 건 DC 충전기를 고려했습니다. 그러나 주차 레이아웃은 표시된 베이당 한 대의 차량으로 제한되어 있으며 불일치를 신속하게 식별했습니다.

이중 총 장치는 두 개의 인접한 베이에 서비스를 제공하므로 한 대의 차량이 충전을 완료했지만 공유 공간을 점유하면 소유권 충돌이 발생합니다.

운영자는 앱을 통한 베이 예약, 베이당 동적 가격 책정, 내연 차량 주차에 대한 명확한 시행을 가능하게 하는 충전기별 전용 베이 논리를 원했습니다.

통로 폭을 줄이지 않고도 표준 주차 구역에 들어갈 수 있는 컴팩트한 플로어 스탠딩 디자인이 필요했습니다.

단일 건 스탠딩 DC 충전기를 사용해야 하는 이유는 무엇입니까?

우리 엔지니어링 팀과 협의한 후 운영자는 단일 건, 일대일 배치가 기술적으로 정확하게 적합하다는 것을 인식했습니다.

각 주차 공간에는 전용 연료 펌프를 반영하는 하나의 충전기가 할당됩니다. 케이블 공유도 없고 운전자 혼란도 없습니다.

단일 건 아키텍처는 두 콘센트 모두에서 최대 부하로 실행되는 이중 건 장치에 비해 연속 세션 중에 전력 분배를 단순화하고 열 스트레스를 줄입니다.

바닥 장착형 독립형 장치는 벽에 의존하지 않고 설치할 수 있어 실내 및 반쯤 덮인 실외 공간 모두에서 베이를 유연하게 할당할 수 있습니다.

전개

60kW 단일 건 스탠딩 DC 충전기(CCS2) 중 60개가 주요 위치 3곳에 설치되었습니다. 각 충전기는 전용 EV 베이 중앙에 배치되었으며, 명확하게 서명되어 있으며 RFID 또는 쇼핑 센터의 로열티 앱을 통해 인증된 사용자만 액세스할 수 있습니다. 기존 OCPP 백엔드와의 통합으로 실시간 베이 모니터링, 원격 가격 업데이트 및 자동화된 오류 경고가 가능해졌습니다.
