단일 총 EV 가정용 충전기 7KW

7kW(단상) ~ 22kW(3상) 정격 전력용으로 제작된 CSIVEI 공장의 단일 건 EV 가정용 충전기 7KW는 벽, 기둥 또는 구조 기둥에 직접 설치하여 지상 공간 요구 사항을 없애고 주차 공간을 방해하지 않게 유지합니다. 세련된 IP55 등급 인클로저에는 통합 케이블 홀스터가 있는 Type 2 커넥터가 내장되어 있어 충전 케이블을 지면에 닿지 않게 깔끔하게 유지합니다. 사용자는 내장된 RFID 리더 또는 동반 스마트폰 앱을 통해 인증하는 반면, OCPP 1.6J 연결은 원격 모니터링, 세션 보고 및 동적 로드 관리를 위해 충전기를 주요 백엔드 플랫폼에 연결합니다. 포괄적인 전기 안전은 Type A + 6mA DC 감지 잔류 전류 보호, 과전류 및 과전압 보호 장치, 비상 정지 기능을 통해 제공됩니다. 적합한 벽이 없는 현장의 경우 옵션인 바닥 거치형 받침대 액세서리를 사용하면 동일한 장치를 내부 수정 없이 세련된 기둥 장착형 충전기로 변환할 수 있습니다. 개인 주택, 직원 주차 구역 또는 게스트 주차 공간에 관계없이 단일 건 EV 가정용 충전기 7KW는 최소한의 인프라 복잡성으로 신뢰할 수 있는 야간 및 직장 충전을 제공합니다.

제품 응용

단순성, 저렴한 비용 및 공간 효율성이 중요한 위치를 위해 단일 건 EV 가정용 충전기 7KW는 눈에 잘 띄지 않는 벽걸이형 충전 지점을 제공합니다. 기존 구조물에 설치하거나 옵션 받침대와 함께 배치하여 유연성을 극대화할 수 있습니다.

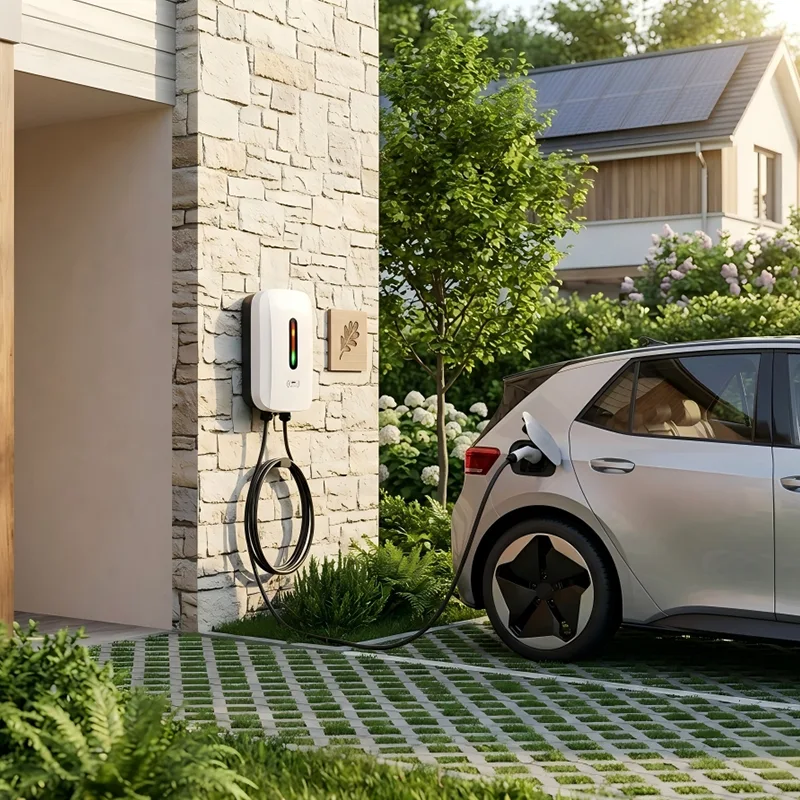

개인 주택 및 차고

전용 노외 주차 공간이 있는 주택 소유자는 이 충전기를 차고 벽이나 집 외부 벽에 장착할 수 있습니다. 표준 가정용 전기 공급 장치를 사용하여 호환 차량의 경우 7kW 또는 최대 22kW의 밤새 완전 충전을 제공합니다. 슬림한 프로필 덕분에 깔끔한 설치가 유지되며, RFID 또는 앱 제어 기능을 통해 가족 구성원만 사용할 수 있습니다.

아파트 및 콘도 주차장

다세대 건물에서는 전용 지하층이나 지붕이 있는 주차 구역에 있는 개별 거주자에게 벽걸이형 충전기를 할당할 수 있습니다. 충전기는 콘크리트 기둥이나 칸막이 벽에 쉽게 설치할 수 있습니다. 건물의 OCPP 백엔드와 통합하면 거주자별로 에너지 요금을 청구하고 여러 단위에 걸쳐 부하 균형을 조정할 수 있어 건물의 주요 공급 장치에 과부하가 발생하지 않습니다.

직장 직원 충전

사무실과 비즈니스 파크에서는 주차 공간을 희생하지 않고도 귀중한 직원 특전으로 EV 충전을 제공할 수 있습니다. 주차장 주변이나 구조 기둥을 따라 벽에 장착된 장치는 각각 하나의 전용 베이 역할을 합니다. 직원들은 근무 시간 중에 전원을 연결하고 충전기의 스마트 예약 기능을 통해 태양광 발전 시간이나 피크 시간대가 아닌 시간대에 충전을 우선적으로 수행할 수 있습니다.

소매 및 숙박업 고객 충전

호텔, 레스토랑, 쇼핑 센터에서는 중단을 최소화하면서 게스트 EV 충전을 추가할 수 있습니다. 벽걸이형은 충전기를 고객 주차 공간의 머리 부분에 깔끔하게 배치합니다. 충전기는 직원 키 카드를 사용하여 무료로 액세스하거나 QR 코드를 통해 유료 세션으로 구성할 수 있으며 모두 표준 OCPP 플랫폼을 통해 관리됩니다.

공개 부지에 대한 받침대 배치

벽이 없는 야외 주차 공간에서 옵션인 받침대 키트를 사용하면 동일한 벽걸이형 장치를 슬림한 독립형 충전기로 변환할 수 있습니다. 이는 교외 소매 공원, 레저 ​​센터의 방문자 주차장, 벽 장착이 불가능한 진입로에 이상적입니다. 한 사이트에 걸쳐 벽과 받침대 구성을 혼합하여 사용하면 조달 복잡성이 줄어듭니다.

기술 심층 분석

단일 건 EV 가정용 충전기 7KW는 소형 IP55 등급 인클로저와 고급 제어 전자 장치 및 완전한 연결성을 결합하여 모든 EV 충전 네트워크를 위한 유연한 빌딩 블록을 만듭니다.

효율적인 전력 공급 및 규정 준수

충전기는 IEC 61851-1 모드 3에 따라 단상 7kW(230V, 32A) 또는 3상 11kW/22kW(400V, 16A/32A)를 제공합니다. 온보드 컨트롤러는 컨트롤 파일럿 통신을 처리하여 차량의 온보드 충전기에 사용할 수 있는 최대 전류를 조정합니다. 이 장치는 지역 그리드 표준에 맞게 사전 구성되어 있으며 부하 관리 시나리오를 위해 백엔드를 통해 액세스할 수 있는 조정 가능한 최대 전류 설정을 갖추고 있습니다.

계층화된 전기 안전

IEC 62955를 준수하는 전용 6mA DC 감지 감지 모듈과 결합된 Type A 잔류 전류 장치를 통해 안전이 보장됩니다. 이는 최신 전기 자동차의 중요한 요구 사항인 표준 Type A RCD를 블라인드할 수 있는 순수 DC 오류 전류로부터 보호합니다. 과전류, 과전압, 저전압 및 서지 보호 장치가 주 전원 경로에 통합되어 있습니다. 전동식 계전기는 오류 발생 시 출력을 차단하며 전면 패널 비상 정지 버튼은 추가 수동 격리 지점을 제공합니다.

하드웨어 구성 및 환경 탄력성

인클로저는 UV 방지 분말 코팅 마감 처리된 아연 도금 강철로 제작되었으며 물과 먼지 유입에 대한 IP55, 기계적 충격에 대한 IK10 테스트를 거쳤습니다. 지붕이 있거나 노출된 실외 위치에 설치하는 데 적합하며 -30°C ~ +55°C에서 안정적으로 작동합니다. 내부 전자 장치는 습기와 응결을 방지하기 위해 컨포멀 코팅되어 있습니다. 장착 브래킷을 사용하면 콘크리트, 벽돌 또는 구조용 강철에 안전하게 부착할 수 있습니다. 후면 또는 하단의 케이블 인입 옵션을 통해 숨겨진 배선이 가능하여 깔끔한 외관을 연출할 수 있습니다.

사용자 인터페이스 및 연결

고휘도 LED 상태 링 또는 옵션 LCD 디스플레이를 통해 충전 상태를 한눈에 알 수 있습니다. ISO 14443을 준수하는 RFID 리더는 액세스 제어 기능을 제공하며 선택적으로 스마트폰 앱 상호 작용을 위해 Bluetooth 또는 Wi-Fi와 페어링됩니다. 내장형 OCPP 1.6J(2.0.1로 업그레이드 가능) 스택은 이더넷, Wi-Fi 또는 통합 4G 모뎀을 통해 네트워크 관리 시스템에 연결됩니다. 기능에는 원격 시작/중지, 실시간 세션 데이터, 펌웨어 업데이트 및 스마트 충전 일정이 포함됩니다. 오프라인 트랜잭션 버퍼링은 연결이 일시적으로 끊어져도 세션 데이터가 손실되지 않도록 보장합니다.

케이블 관리 및 인체공학

인체공학적 커넥터가 있는 5미터 유형 2 케이블(유형 1 옵션 사용 가능)은 영구적으로 묶여 있습니다. 통합된 측면 홀스터는 사용하지 않을 때 커넥터를 단단히 도킹하여 케이블을 지면에서 떼어내고 베이를 깔끔하게 유지합니다. 홀스터 디자인은 플러그를 편안하게 서 있는 높이에 배치하여 연결 시 부담을 줄여줍니다.

유연한 부하 및 에너지 관리

충전기는 Modbus RTU/TCP를 통한 로컬 부하 관리를 지원하므로 사이트 수준 컨트롤러, 태양광 인버터 또는 배터리 저장 시스템과 통합할 수 있습니다. 다중 충전기 설치에서 그룹 컨트롤러는 전체 현장 수요를 제한하거나, 충전 세션에 시차를 두거나, 태양광 자체 소비량의 우선순위를 지정할 수 있습니다. 이러한 미래 보장 기능은 비용이 많이 드는 그리드 업그레이드 없이 증가하는 EV 수를 수용합니다.

선택적 받침대 변환

용융 아연 도금 강철 받침대 키트는 충전기 장치를 수정하지 않고도 장착할 수 있습니다. 받침대는 통합 케이블 채널과 견고한 바닥 플레이트가 있는 기둥을 제공합니다. 이를 통해 벽면 장착형 충전기를 평평한 표면이 있는 어느 곳에나 배치할 수 있어 다양한 현장 조건에 걸쳐 제품 사양을 통합할 수 있습니다.

자주 묻는 질문

Q1: 사용 가능한 전력 수준은 얼마이며 자동차는 얼마나 빨리 충전됩니까?

단일 건 EV 가정용 충전기 7KW는 7kW(단상), 11kW(3상) 및 22kW(3상) 구성으로 제공됩니다. 실제 충전 속도는 차량의 온보드 충전기에 따라 다릅니다. 7kW 온보드 충전기가 장착된 일반적인 EV는 7kW에서 시간당 약 40~50km의 주행 거리를 확보하거나 차량이 11kW 또는 22kW 3단계 충전을 지원하는 경우 더 빠르게 주행할 수 있습니다.

Q2: 이 충전기를 추가 보호 장치 없이 실외에 설치할 수 있습니까?

예. IP55 등급 인클로저는 비, 먼지 및 UV 노출을 견딜 수 있습니다. 일년 내내 야외에서 작동하도록 제작되었으며 습기에 저항하는 전자 장치를 컨포멀 코팅했습니다. 후면 케이블 입구를 갖춘 간단한 벽걸이 설치로 완벽한 날씨 보호 기능을 제공합니다.

Q3: 적합한 벽이 없으면 어떻게 되나요?

선택 사항인 플로어 스탠딩 받침대 키트를 사용할 수 있습니다. 받침대는 동일한 충전기 장치를 사용하며 간단히 콘크리트 패드에 볼트로 고정됩니다. 이를 통해 단일 프로젝트 내에서 벽걸이형 애플리케이션과 독립형 애플리케이션 모두에 동일한 충전기 모델을 배포할 수 있습니다.

Q4: 충전기를 사용하는 사람과 에너지 요금을 청구할 사람을 통제할 수 있나요?

예. 통합된 RFID 리더 또는 컴패니언 앱을 사용하면 사용자 인증이 가능합니다. OCPP 백엔드를 통해 개별 요금을 설정하고, 사용자별 소비를 추적하고, 청구 보고서를 생성할 수 있습니다. 개인 설치의 경우 RFID 카드의 간단한 화이트리스트만 있으면 됩니다.

Q5: 충전기는 태양광 충전이나 피크 외 충전을 지원합니까?

단일 건 EV 가정용 충전기 7KW는 OCPP 스마트 충전 프로필과 로컬 에너지 관리 시스템과의 Modbus 통합을 지원합니다. 이는 과잉 태양광 발전이 가능한 경우에만 충전하도록 프로그래밍하거나 피크가 아닌 전기 요금 시간대에 자동으로 세션을 예약하도록 프로그래밍할 수 있음을 의미합니다.

Q6: 충전기에는 어떤 인증이 있습니까?

충전기는 CE 인증을 받았으며 IEC 61851-1, IEC 62196 및 관련 지역 EMC 및 안전 지침을 준수합니다. 당사의 제조 시설은 ISO 9001 인증을 받았으며 모든 장치는 배송 전에 최종 전기 테스트를 거칩니다.

Q7: 어떤 유지관리가 필요합니까?

아주 조금. 케이블, 커넥터 및 인클로저를 매년 육안으로 검사하는 것이 좋습니다. 전면 커버를 통해 내부 구성 요소에 접근할 수 있으며 모듈식 설계로 인해 필요한 경우 컨트롤러, RFID 모듈 또는 릴레이를 신속하게 교체할 수 있습니다. 서비스를 위해 중장비가 필요하지 않습니다.

복합 용도 도시 블록 - 주거용 및 소매용 충전 통합

배경

새로 개발된 도시 지역은 1층의 소매 유닛과 위의 주거용 아파트를 결합했습니다. 개발자는 거주자와 소매 고객 모두를 위해 공유 지하 주차장에서 전용 EV 충전을 제공하기를 원했습니다. 주차장에는 표준적인 좁은 베이와 수많은 구조 기둥이 있었지만 바닥 공간은 제한되어 있었습니다.

도전

지하 차고는 일반적인 도시 디자인이었습니다. 규칙적인 격자의 콘크리트 기둥, 주변의 벽, 좁은 회전 구역이 있었습니다. 바닥에 세워진 충전기는 교통 흐름을 방해하거나 귀중한 주차 공간을 소모하게 됩니다. 또한 본사에서는 충전 인프라로 인해 화재 대피 경로가 변경되거나 사용 가능한 주차 공간 수가 줄어들지 않도록 요구했습니다.

주민들은 전용 베이에서 전용 할당 충전이 필요했고, 소매 공간은 슈퍼마켓 입구 근처에 지정된 몇 개의 방문자 베이에서 유료 고객 충전을 제공하기를 원했습니다. 단일 솔루션은 설치 복잡성을 최소화하면서 두 가지 사용 사례를 모두 지원해야 했습니다.

단일 건 벽걸이형 AC 충전기를 사용해야 하는 이유는 무엇입니까?

구조 기둥과 주변 벽은 이상적인 장착 지점을 제공했습니다. 각 거주자에게 할당된 베이의 머리 부분에 있는 기둥에 부착된 단일 총 벽걸이 충전기는 바닥 공간을 전혀 사용하지 않았습니다. 충전기의 슬림한 수직 프로필은 기둥 표면과 정렬되어 있어 베이를 완전히 사용할 수 있고 통로가 막히지 않습니다.

슈퍼마켓 근처 고객 구역의 경우 4개의 벽걸이형 장치가 측벽에 설치되었으며, 각각은 표시된 EV 베이 1개를 담당했습니다. 이는 OCPP 백엔드를 통해 QR 코드 결제 옵션이 있는 공용 충전기로 구성되었으며, 상주 충전기는 RFID 키를 통해 개별 아파트 계정에 연결된 개인 모드로 설정되었습니다.

전체 설치에는 지면 고정, 새 콘크리트 패드 및 주차 공간 손실이 필요하지 않았습니다. 케이블링은 천장에 있는 기존 케이블 트레이를 따라 연결되어 기둥을 각 충전기로 떨어뜨렸습니다. 현장의 전기 용량은 Modbus를 통해 각 충전기와 통신하는 로컬 부하 컨트롤러에 의해 관리되었으며, 주민들이 집으로 돌아온 저녁 시간 동안 총 피크 수요를 제한했습니다.

전개

당사의 단일 건 EV 가정용 충전기 7KW(유형 2) 60대가 설치되었습니다. 56개는 거주자용 구조 기둥에 장착되었고 4개는 고객 사용을 위한 소매 구역 벽에 장착되었습니다. 기둥이나 벽이 없는 중앙 경사로 베이 행에 3개의 선택적 받침대 키트가 사용되었습니다. 전체 프로젝트는 건물의 전기 공사업체에 의해 6주에 걸쳐 완료되었으며 주차 이용에 대한 방해는 최소화되었습니다.

결과

●  단 하나의 표준 주차 공간도 잃지 않고 60개의 EV 주차 베이가 활성화되어 차체 기업의 기본 조건을 충족했습니다.

●  거주자들은 아파트로 직접 청구되는 항상 사용 가능한 개인 충전소를 확보하여 공동 대기 또는 공유 결제 단말기가 필요하지 않습니다.

●  소매 고객은 쇼핑에 소요되는 시간을 늘려주는 프리미엄 EV 충전 편의 시설을 얻었으며 슈퍼마켓에서는 긍정적인 피드백을 받았습니다.

●  개발자는 더 빠른 판매와 더 높은 단위당 가치에 기여하는 기능인 'EV 지원' 아파트를 마케팅할 수 있었습니다.

●  벽걸이 및 받침대 설치 전반에 걸쳐 균일한 제품 사양으로 유지 관리가 단순화되고 건물 시설팀의 예비 부품 재고가 줄어듭니다.
