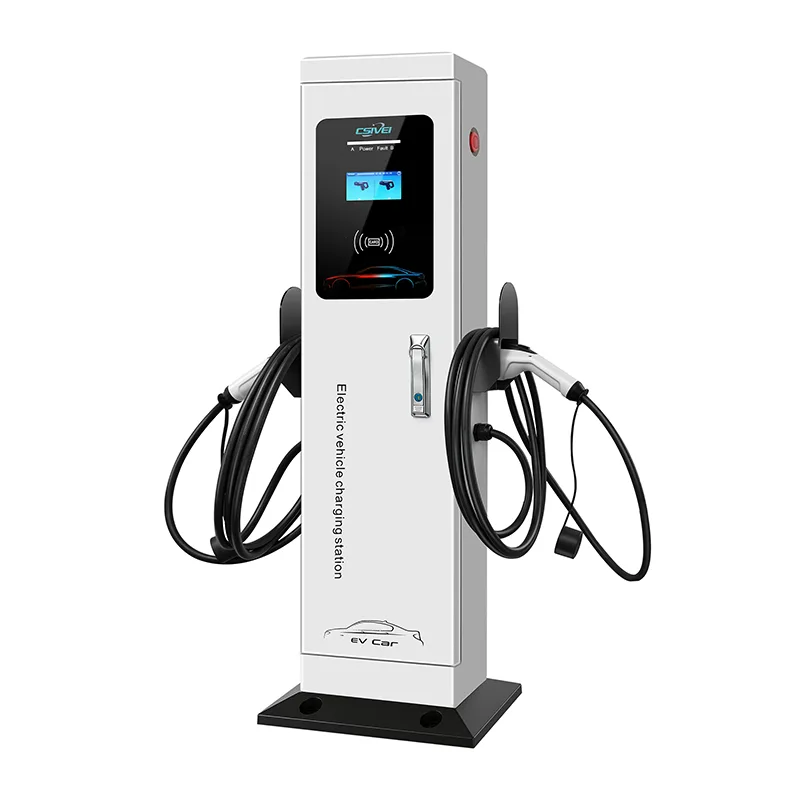

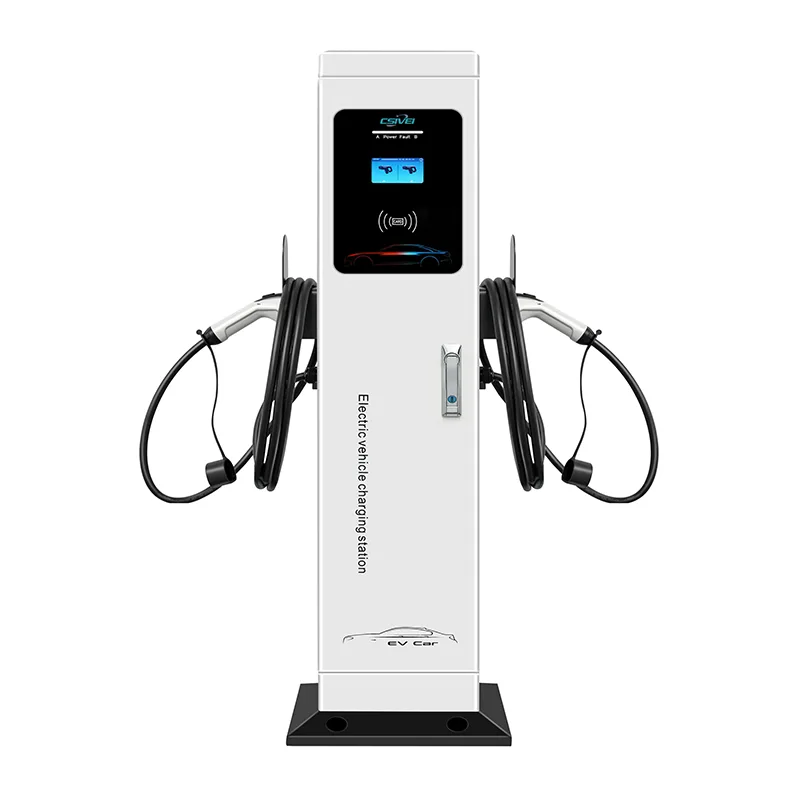

듀얼 건 스탠딩 AC 충전 스테이션

이 플로어 스탠딩 AC 충전기는 건당 7kW, 11kW 또는 22kW를 지원하며 총 출력은 내장된 동적 부하 컨트롤러로 관리됩니다. 두 대의 차량이 연결되면 사용 가능한 전력이 지능적으로 분할됩니다. 예를 들어 32A 3상 공급 장치의 건당 22kW 모델은 각 차량에 동시에 11kW를 제공하거나 베이 하나가 비어 있을 때 단일 차량에 전체 22kW를 제공할 수 있습니다. 받침대는 4개의 앵커 볼트를 사용하여 콘크리트 패드나 포장된 표면에 장착되므로 벽 구조가 필요하지 않습니다. 5미터 케이블이 포함된 2개의 별도 Type 2 커넥터와 개별 케이블 홀스터로 각 베이를 깔끔하고 사용자 친화적으로 유지합니다. RFID 및 앱 기반 인증을 통해 건당 독립적인 액세스 및 청구가 가능하며, OCPP 1.6J 연결은 두 건을 모든 네트워크 백엔드에 별도의 충전 지점으로 통합합니다. IK10 내충격성을 갖춘 IP55 등급 아연 도금 강철 인클로저는 연중 -30°C ~ +55°C의 실외 조건을 견딥니다. 포괄적인 전기 안전에는 유형 A + 6mA DC 감지 잔류 전류 보호, 건당 과전류, 과전압 및 서지 보호와 중앙 비상 정지 기능이 포함됩니다. 1개 받침대, 2개 베이 설계를 갖춘 듀얼 건 스탠딩 AC 충전 스테이션은 모든 멀티 베이 프로젝트의 설치, 케이블 연결 및 유지 관리 비용을 크게 줄여줍니다.

이상적인 애플리케이션

장기 주차가 여러 베이를 효율적으로 서비스해야 하는 경우 듀얼 건 스탠딩 AC 충전 스테이션은 하나의 자립형 받침대에서 두 대의 차량을 충전하여 하드웨어 및 설치 비용을 절반으로 줄입니다.

주거 공동체 및 아파트 단지

전용 야외 주차장이 있는 다세대 주택의 경우 할당된 2개의 거주 베이 사이에 배치된 단일 이중 건 받침대가 각각 개인 충전 지점을 제공합니다. 거주자는 자신의 RFID 카드로 인증하고 세션은 개별 아파트 계좌로 청구됩니다. 공유 받침대는 기초와 전기 홈런이 적어서 설치 비용을 줄이고 조경된 부지 전체의 시각적 혼란을 줄여줍니다.

직장 및 비즈니스 파크 직원 주차

직원 혜택으로 EV 충전을 제공하는 회사는 하나의 충전기로 두 개의 인접한 주차 공간을 제공할 수 있습니다. 직원은 도착 시 전원을 연결하고 근무일이 끝날 때까지 전액 요금을 받습니다. OCPP 백엔드는 사용자별 청구 또는 무료 할당을 허용하는 동시에 이중 건 설치 공간을 통해 순환 영역을 열어 둡니다. 동적 로드 밸런싱은 더 많은 충전기가 추가되더라도 현장의 전기 용량이 초과되지 않도록 보장합니다.

호텔, 리조트 및 레저 장소

호텔과 리조트의 고객 주차장에는 개방된 부지나 그늘진 구조물 아래에 쌍을 이루는 베이가 있는 경우가 많습니다. 두 개의 베이 사이에 있는 단일 듀얼 건 스탠딩 AC 충전기는 주변 환경을 어지럽히지 않으면서 프리미엄 EV 편의시설을 제공합니다. 고객은 QR 코드나 객실 키를 통해 인증하고 호텔은 중앙 대시보드에서 베이당 무료 또는 유료 충전을 관리할 수 있습니다.

차량 및 자동차 공유 창고

렌터카 허브, 지자체 모터 풀, 기업 차량 공유 서비스 등 소형 EV를 운영하는 중소형 차량은 밤새 충전기당 차량 2대를 주차할 수 있습니다. 백엔드 시퀀스 세션을 통해 예약된 충전을 통해 에너지 비용을 최적화하는 동시에 독립적인 건별 측정으로 차량 또는 부서별 소비를 추적합니다. 독립형 설계를 통해 차량 구성이 발전함에 따라 레이아웃을 유연하게 변경할 수 있습니다.

공공 및 도시 부지

시 소유 주차장과 노상 베이는 게시물 수를 두 배로 늘리지 않고도 충전 범위를 두 배로 늘릴 수 있습니다. 표시된 두 개의 EV 베이 사이에 있는 하나의 받침대는 더 깨끗한 거리 풍경을 제공하고 보행자에게 더 적은 장애물을 제공합니다. 통합된 케이블 관리로 통로를 깨끗하게 유지하고 이중 독립 청구를 통해 집행 및 수익 수집이 간편해집니다.

기술 심층 분석

듀얼 건 스탠딩 AC 충전 스테이션은 독립적으로 제어되는 두 개의 충전 지점을 하나의 소형 받침대에 통합하여 스마트 전원 관리와 견고한 실외 엔지니어링을 결합합니다.

이중 채널 지능형 로드 밸런싱

온보드 에너지 관리 컨트롤러는 사용 가능한 공급 용량과 연결된 두 차량의 수요를 실시간으로 모니터링합니다. 차량 한 대만 연결하면 전체 정격 전류(위상당 최대 32A)가 해당 건에 전달됩니다. 두 번째 차량이 연결되면 컨트롤러는 두 콘센트 사이에 전류를 동적으로 분배합니다. 32A 공급을 사용하는 일반적인 22kW 3상 구성에서 각 건은 동시에 11kW(위상당 16A)를 수신합니다. 또한 시스템은 정적 분할 또는 우선순위 할당으로 구성되어 필요한 경우 지정된 베이에 더 많은 전력을 제공할 수 있습니다. 이는 사용 가능한 그리드 연결의 활용을 극대화하는 동시에 주 차단기 트립을 방지합니다.

건당 독립적인 측정 및 제어

각 출력은 별도의 IEC 61851-1 호환 충전 지점으로 처리됩니다. 두 개의 전용 마이크로 컨트롤러가 Control Pilot 신호를 관리하여 각 차량의 온보드 충전기와 지속적으로 통신합니다. 건당 에너지 계량은 MID 인증 계량기(옵션)를 사용하여 수익 애플리케이션에 대한 청구 등급 정확도를 제공합니다. 릴레이 제어, 오류 감지 및 세션 로깅은 채널별로 완전히 독립적이므로 한 건의 오류가 다른 건에 영향을 미치지 않습니다.

포괄적인 전기 보호

충전기에는 IEC 62955에 따라 6mA DC 감지 감지 기능이 있는 유형 A 잔류 전류 장치가 통합되어 있어 AC 및 DC 접지 누출 전류로부터 두 건을 모두 보호합니다. 서지 보호 장치와 함께 각 채널에 대해 독립적인 과전류, 과전압 및 저전압 보호 기능이 제공됩니다. 오류가 발생하면 전용 전동 릴레이가 밀리초 이내에 해당 출력의 연결을 끊습니다. 잠금식 중앙 비상 정지 버튼은 두 건을 수동으로 격리합니다.

견고한 실외용 받침대

받침대는 UV 안정화 분말 코팅 처리된 아연 도금 강철로 제작되어 IP55 및 IK10 등급을 획득했습니다. 기둥은 4개의 앵커 볼트가 있는 두꺼운 베이스 플레이트를 통해 콘크리트 패드나 포장된 표면에 고정됩니다. 하단 및 후면 케이블 인입 옵션은 기존 지하 덕트 공사를 수용합니다. 필터링된 배수 플러그가 있는 통풍 컬럼 설계는 내부 응축을 방지합니다. 모든 PCB와 커넥터는 습기와 염분이 함유된 공기에 대해 컨포멀 코팅되어 있습니다.

사용자 인터페이스 및 연결

중앙 4.3인치 LED 디스플레이 또는 옵션 터치스크린은 두 건에 대한 세션 상태를 동시에 제공합니다. 두 개의 RFID 리더(측면당 하나씩)는 독립적인 사용자 인증을 허용합니다. 통신 옵션에는 4G, Wi-Fi 및 이더넷이 포함됩니다. 내장형 컨트롤러는 OCPP 1.6J/2.0.1을 지원하므로 건별 트랜잭션 보고, 원격 시작/중지, 펌웨어 업데이트 및 스마트 충전 프로필이 가능합니다. 오프라인 모드는 트랜잭션을 로컬로 캐시하고 연결이 복구되면 동기화합니다.

케이블 관리

각 건에는 5m 길이의 유형 2 케이블이 장착되어 있습니다(유형 1은 옵션). 측면에 장착된 전용 케이블 홀스터는 두 케이블을 모두 지면에서 고정하여 한 손으로 쉽게 연결할 수 있도록 배치합니다. 홀스터 디자인은 케이블을 바깥쪽과 아래쪽으로 라우팅하여 두 건 사이의 엉킴을 방지하고 통로를 안전하게 유지합니다.

에너지 통합 준비

Modbus RTU/TCP 인터페이스를 사용하면 건물 관리 시스템, 태양광 인버터 및 배터리 저장 장치와 통합할 수 있습니다. 충전기는 외부 부하 관리 신호에 응답하여 충전을 재생 에너지 발전에 맞춰 조정하거나 최대 수요 창을 피할 수 있습니다. 이를 통해 현장의 광범위한 에너지 전략에 적극적으로 참여하게 됩니다.

자주 묻는 질문

Q1: 두 총을 동시에 최대 전력으로 충전할 수 있나요?

총 생산량은 가용 공급 용량에 따라 결정됩니다. 32A 3상 전원을 사용하는 건당 일반적인 22kW 구성에서는 두 건 모두 동시에 11kW를 공급할 수 있습니다. 차량 한 대만 연결하면 22kW를 모두 받습니다. 우리 팀은 귀하의 목표 처리량에 맞게 전기 공급 장치의 크기를 조정할 수 있도록 도와드립니다.

Q2: 각 총에 대해 독립적으로 요금이 청구될 수 있나요?

예. 각 출력에는 자체 에너지 미터와 OCPP 충전 지점 ID가 있습니다. 백엔드는 하나의 물리적 장치 내에서 두 개의 별도 충전 지점을 확인하여 독립적인 사용자별 청구, 세션 추적 및 요금 할당을 가능하게 합니다.

Q3: 총 하나에 결함이 생기면 어떻게 되나요?

결함 감지 및 보호는 건마다 완전히 독립적입니다. 하나의 출력에 오류가 발생하면 해당 세션만 종료됩니다. 다른 하나는 정상적으로 계속 충전됩니다. 중앙 비상 정지는 필요할 때 두 건을 모두 격리합니다.

Q4: 설치 요구 사항은 무엇입니까?

받침대는 평평한 콘크리트 패드나 포장된 표면에 볼트로 고정됩니다. 적절한 3상 또는 단상 공급이 베이스 플레이트 진입점까지 실행되어야 합니다. 벽이나 추가 장착 구조가 필요하지 않습니다. 우리는 상세한 토목 및 전기 설치 지침을 제공합니다.

Q5: 이 충전기를 실외에서 사용할 수 있습니까?

예. IP55 및 IK10 등급 아연 도금 강철 인클로저는 -30°C ~ +55°C 온도에서 영구적인 실외 설치용으로 설계되었습니다. 비, 먼지, UV 노출 및 해안 공기를 견딜 수 있습니다.

Q6: 어떤 백엔드 및 결제 플랫폼을 지원합니까?

충전기는 OCPP 1.6J 및 2.0.1과 호환되며 모든 주요 충전 네트워크 관리 플랫폼에서 테스트되었습니다. 맞춤형 백엔드가 있는 경우 당사 지원팀이 커미셔닝 중에 통합을 지원할 수 있습니다.

Q7: 두 개의 별도 단일 건 충전기와 비교하여 유지 관리는 어떻습니까?

정기적인 유지 관리 작업이 절반으로 줄어듭니다. 하나의 받침대를 검사하고, 하나의 필터 세트를 청소하고, 하나의 메인 보드에 액세스할 수 있습니다. 전면 도어를 통해 서비스 가능한 모든 부품에 완전히 접근할 수 있습니다. 주요 구성 요소는 모듈식이며 베이스에서 장치를 제거하지 않고도 교체가 가능합니다.

고객 스포트라이트

기업 비즈니스 파크 — 직원 EV 충전 출시

배경

여러 기술 및 금융 서비스 회사가 입주해 있는 대규모 비즈니스 단지에서는 야외 직원 주차장 전체에 EV 충전을 추가할 계획이었습니다. 직원 수요가 급격히 증가함에 따라 자산 관리 팀은 설치 비용을 관리 가능하게 유지하고 조경된 주차 환경을 보존하면서 직원 혜택으로 충전 서비스를 제공하기를 원했습니다.

도전

주차장은 쌍을 이루는 만의 긴 줄로 배치되었으며, 모든 두 줄을 분리하는 조경된 섬이 있었습니다. 초기 제안에서는 벽걸이형 충전기 접근 방식을 고려했지만 EV 지정 베이에 도달할 수 있는 적절한 벽이 없었습니다. 단일 건 플로어 스탠딩 충전기가 고려되었지만 베이당 하나의 받침대가 필요했습니다. 즉, 인접한 베이 2개마다 받침대 2개, 기초 2개, 케이블 트렌치 2개가 필요했습니다. 프로젝트 규모에서 이로 인해 자재, 인건비 및 시각적 혼란이 크게 증가합니다.

전기 기반 시설도 제약을 나타냈습니다. 각 피더 기둥은 약 20개의 베이 구역을 담당했습니다. 구역당 많은 수의 충전기를 설치하려면 기존 회로에 과부하가 걸리지 않도록 주의 깊은 부하 관리가 필요합니다.

듀얼 건 스탠딩 AC 충전기가 필요한 이유는 무엇입니까?

페어링된 베이 레이아웃이 트리거였습니다. 두 개의 인접한 베이 사이의 공유 아일랜드에 이중 건 받침대를 설치하여 단일 기반과 단일 전기 공급을 모두 제공할 수 있습니다. 이는 다음을 의미합니다.

베이 쌍당 2개가 아닌 하나의 받침대 — 하드웨어, 기반 및 설치 시간이 50% 감소합니다.

기존 피더 용량을 보다 효율적으로 사용하여 베이 2개당 하나의 전원 케이블이 연결됩니다.

기둥 수가 적어 더욱 깔끔한 풍경 외관.

동적 로드 밸런싱을 통해 두 대의 차량이 충전 중일 때에도 결합된 소비량이 회로 용량 내에서 유지되도록 보장했습니다.

직원은 회사 액세스 카드로 인증하고 각 총은 OCPP 백엔드 내에서 독립적인 청구 지점으로 설정되었습니다. 회사는 자체 직원에 대한 요금을 보조할 수 있고 방문객 베이는 유료로 운영할 수 있으며 모두 하나의 플랫폼에서 관리됩니다.

전개

40개의 22kW 이중 건 스탠딩 AC 충전기(유형 2)가 주요 직원 주차 구역 전체에 설치되어 80개의 전용 EV 베이에 서비스를 제공했습니다. 각 받침대는 가장 가까운 피더 기둥에서 전력을 공급받아 기존의 조경된 섬에 볼트로 고정되었습니다. 주중 주차에 방해가 되지 않도록 설치 작업은 4주에 걸쳐 단계적으로 진행되었습니다. OCPP 백엔드는 각 임차 회사의 출입 통제 시스템과 통합되어 직원들이 기존 RFID 배지를 탭하기만 하면 됩니다.

결과

●  EV 충전 용량은 단 40개의 충전기를 사용하여 80개 베이에 제공되었으며, 단일 건 대안에 비해 장비 및 설치 비용이 약 45% 절감되었습니다.

●  직원 피드백은 압도적으로 긍정적이었으며, 최고 수준의 업무 공간 편의시설로 평가되었습니다.

●  회선당 최대 수요를 한도 내로 유지하는 동적 부하 분산 덕분에 자산 관리팀에서는 전기 용량 문제가 없다고 보고했습니다.

●  깨끗하고 정돈된 설치로 조경된 주차장의 미학을 유지하여 공원의 건축 지침을 충족했습니다.

●  이번 출시의 성공에 따라 상업 단지에서는 동일한 사양을 사용하는 두 개의 다른 주차 구역에 이중 건 충전기를 추가했습니다.
