태양광 펌핑 인버터 캐비닛

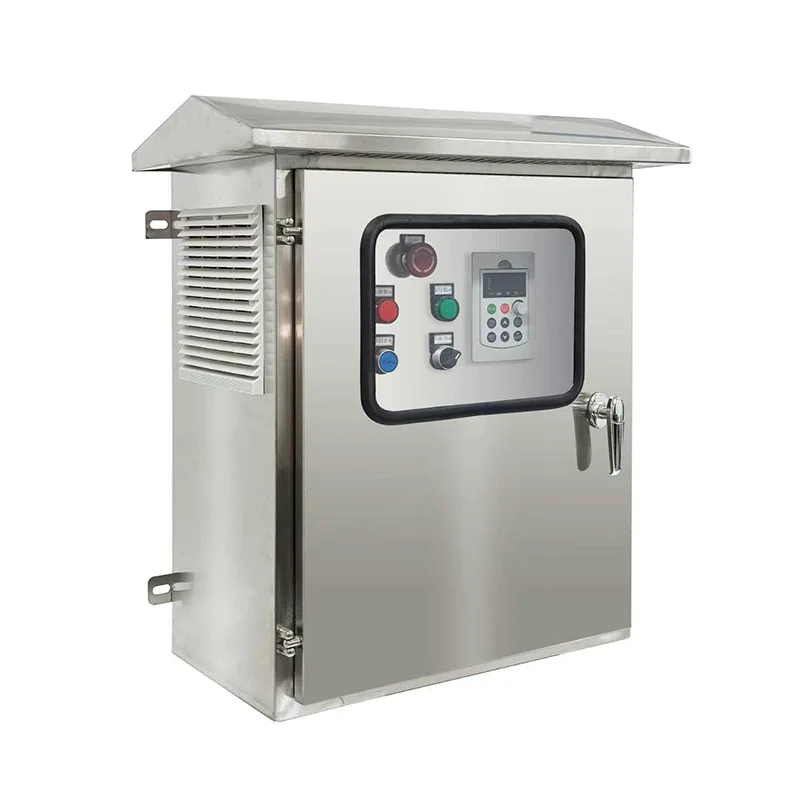

IP54 이상의 견고한 바닥 설치형 강철 캐비닛에 장착된 이 인버터 시스템은 전체 전력 변환 체인(DC 입력 보호, 다중 MPPT 입력 채널, 가변 주파수 구동 스테이지, AC 출력 필터링 및 포괄적인 시스템 컨트롤러)을 통합하고 있으며, 모두 사전 배선되어 있으며 공장에서 테스트를 거쳐 신속한 현장 배포가 가능합니다. 정격 전력은 2.2kW부터 250kW 이상까지 다양하며 표준 전압에서 단상 및 3상 AC 펌프 모터를 지원합니다. 고급 MPPT 알고리즘은 99% 이상의 추적 효율성을 달성하고 하루 종일 태양 복사 조도 변화에 따라 실시간으로 모터 속도를 동적으로 조정하여 일일 최대 물 공급을 보장합니다. 하이브리드 입력 옵션은 AC 그리드 또는 디젤 발전기 백업 공급을 수용하여 흐린 기간이나 야간 작동 중에 물 출력을 유지하도록 자동으로 전환합니다. 통합 시스템 보호 기능은 공회전, 과부하, 과전압, 저전압, 위상 손실 및 단락을 보호하며, 사용자가 설정한 최소 전력 임계값을 기반으로 하는 자동 절전 및 절전 해제 논리는 펌프와 패널을 보호합니다. 그래픽 터치스크린 HMI는 RS485 및 옵션 GPRS/4G/Wi-Fi 인터페이스를 통해 실시간 전력, 전압, 유량 및 에너지 데이터를 표시하여 Modbus를 통해 SCADA 또는 IoT 플랫폼에 원격 모니터링 및 통합을 가능하게 합니다. 모든 전력 구성 요소는 필터링된 강제 공기 냉각, 서지 보호 및 해당 IEC 및 지역 그리드 표준을 완벽하게 준수하는 기후 제어 캐비닛 내에 보관됩니다.

2.이상적인 응용

그리드 전력이 불안정하거나 없는 곳에서 신뢰할 수 있는 연중 물 공급을 위해 설계된 태양광 펌핑 인버터 캐비닛은 농업, 지역 사회 및 산업 물 시스템에 자율적인 무인 펌프 제어 기능을 제공합니다.

농업 관개 및 농업

원격 농지의 대규모 관개 계획, 점적 공급 시스템 및 중앙 피벗 작업이 이상적인 후보입니다. 인버터는 태양열 어레이에서 직접 고출력 3상 펌프를 구동하여 햇빛이 가장 많이 드는 시간, 즉 농작물에 물이 가장 필요한 시간에 최대 유량을 제공합니다. 하이브리드 입력 기능을 사용하면 중요한 성장 단계에서 원활한 그리드 또는 발전기 백업이 가능합니다. 유지 관리할 배터리가 없고 비바람에 견디는 실외 설치로 인해 농부는 디젤 펌핑에 비해 에너지 및 운영 비용이 크게 절감되는 이점을 누릴 수 있습니다.

지역사회 및 도시 물 공급

농촌 마을, 외딴 거주지 및 지방 수자원 당국은 태양열 시추공 펌핑을 배치하여 깨끗한 식수를 공급할 수 있습니다. 인버터의 자동 작동(해가 뜰 때 시작하여 일몰 때 멈추거나 저장 탱크가 가득 차면 작동)으로 인해 매일 작업자가 참석할 필요가 없습니다. GPRS/4G를 통한 원격 모니터링을 통해 수자원 당국은 중앙 제어실에서 펌프 상태, 물 생산량 및 시스템 상태를 추적하여 비용이 많이 드는 현장 방문을 줄일 수 있습니다. 캐비닛의 견고한 구조는 먼지, 곤충 및 계절별 극한 날씨로부터 보호합니다.

가축 및 원격 목장 급수

넓은 지역에 분산된 가축 사육장, 양 농장 및 원격 방목 작업에서는 저장 탱크와 여물통으로 안정적인 물 공급이 필요합니다. 인버터는 시추공 펌프에 직접 연결되어 디젤 발전기 물류 및 연료 배송 비용을 없애줍니다. 태양열 펌프는 동물의 물 소비가 최고조에 달하는 여름철 수요에 자연스럽게 맞춰집니다. 공회전 방지 기능은 수위가 떨어지면 자동으로 펌프 작동을 일시 중지하여 비용이 많이 드는 다운홀 모터 소진을 방지합니다.

산업용수 처리 및 폐수

독립형 위치의 광산 작업, 채석장 및 산업 플랜트에서는 공정 용수 공급, 탈수 또는 폐수 이송 연못용 시스템을 사용할 수 있습니다. 먼지 여과 및 능동 냉각 기능을 갖춘 인버터의 견고한 캐비닛 구조는 열악한 산업 환경에 적합합니다. 기존 백업 발전기와의 하이브리드 입력 통합으로 기상 조건에 관계없이 지속적인 작동을 보장합니다.

사막화 방지 및 환경 프로젝트

대규모 나무 심기, 초원 복원, 사막 관개 프로젝트에서는 멀리 떨어져 있고 열악한 환경에서 지속적인 물 공급이 필요합니다. 태양광 펌핑 인버터는 연료 물류 없이 자율적인 작동을 제공하며, 원격 모니터링을 통해 광대한 지역에 분산된 여러 펌프 사이트를 중앙 집중식으로 관리할 수 있습니다.

3.기술 심층 분석

태양광 펌핑 인버터 캐비닛은 완전한 전력 변환, 제어 및 보호 제품군을 표준화되고 공장에서 테스트된 인클로저에 통합하여 현장 엔지니어링을 줄이고 시운전을 가속화하며 장기적인 신뢰성을 극대화합니다.

다중 채널 MPPT 및 DC 입력 아키텍처

태양광 어레이는 여러 개의 독립적인 MPPT 입력 채널을 통해 인버터에 연결되며, 각 채널에는 전용 DC 퓨즈, 서지 보호 장치 및 캐비닛 입력 섹션에 수용된 절연 스위치기어가 있습니다. MPPT 컨트롤러는 넓은 범위(대형 시스템의 경우 일반적으로 460V~850VDC)에 걸쳐 어레이 전압을 지속적으로 스캔하여 최대 전력 지점을 찾아 99%가 넘는 정적 추적 효율성을 달성합니다. 이중 또는 삼중 MPPT 채널 구성을 사용하면 다양한 방향, 기울기 각도 또는 음영 프로필을 가진 스트링이 개별적으로 최적으로 작동할 수 있으므로 단일 MPPT 설계에 비해 총 일일 에너지 생산량이 크게 늘어납니다.

DC-AC 변환 및 가변 주파수 드라이브

MPPT 조정 DC 버스는 6세대 IGBT 모듈과 고속 DSP 제어를 기반으로 구축된 고성능 가변 주파수 드라이브 스테이지에 전원을 공급합니다. 인버터는 조정 가능한 전압 및 주파수(0~50/60Hz 이상)로 정현파 PWM 출력을 합성하여 돌입 전류 없이 소프트 스타트 모터 제어를 가능하게 합니다. 이는 수중 펌프 권선 보호에 필수적입니다. 슬립 보상, 토크 부스트 및 자동 에너지 최적화 곡선을 갖춘 고급 V/f 제어는 전체 속도 범위에서 모터 특성을 일치시킵니다. DC 링크 초크, 출력 리액터 및 dV/dt 필터를 적절하게 사용하는 출력 필터링은 모터 절연 응력이나 베어링 전류 없이 인버터와 시추공 펌프 사이의 긴 케이블 연결을 보장합니다.

하이브리드 전원 입력 관리

통합된 자동 전송 및 동기화 기능은 그리드 또는 디젤 발전기로부터 보조 AC 입력을 수용합니다. 시스템 컨트롤러는 사용 가능한 PV 전력과 펌프에 필요한 작동 전력을 지속적으로 비교합니다. 일사량이 사용자가 정의한 임계값 아래로 떨어지면 AC 입력이 자동으로 PV 공급을 보충하거나 교체하여 중단 없이 물 출력을 유지합니다. AC 전용, PV 전용 및 하이브리드 우선 모드는 사용자가 구성할 수 있습니다. PV 우선 모드는 부족한 부분에 대해 AC만 사용하면서 태양열 이용률을 극대화하여 연료 또는 전기 비용을 최소화합니다.

펌프별 보호 알고리즘

내장형 컨트롤러는 일반 VFD에서는 볼 수 없는 일련의 펌프 전용 보호 기능을 구현합니다. 공회전 감지는 모터 전류, 역률 및 주파수를 실시간으로 모니터링하여 감지 후 1초 이내에 프라이밍되지 않은 펌프 또는 공회전 펌프의 특징적인 저부하 특성을 식별한 다음 자동 종료 및 시간에 따른 재시작 시도 루틴을 시작합니다. 최소 전력 보호는 생산적인 펌핑 없이 물을 낭비하는 비효율적인 저속 작동을 방지합니다. 사용 가능한 태양 에너지가 사용자가 설정한 깨우기 임계값 아래로 떨어지면 절전 모드가 작동하여 저전력 모니터링 상태로 들어가고 조도가 회복되면 자동으로 재개됩니다. 탱크 레벨 플로트 스위치 또는 압력 변환기 입력을 통해 물이 가득 찬 것을 감지하면 펌프가 정지되어 일일 태양 주기와 관계없이 오버플로가 방지됩니다.

캐비닛 엔지니어링 및 환경 보호

플로어 스탠딩 캐비닛은 내후성 분체 코팅 마감 처리된 아연 도금 강판으로 제작되어 모델 사양에 따라 IP54, IP55 또는 IP65 등급을 획득합니다. 캐비닛은 기능적 구획(DC 입력, 전력 변환, 제어 및 AC 출력)으로 나누어져 있으며 힌지 개스킷 도어를 통해 서비스 가능한 모든 구성 요소에 접근할 수 있습니다. 온도 조절식 가변 속도 팬을 갖춘 필터링된 강제 공기 냉각 시스템은 전력 전자 장치를 위한 최적의 내부 환경을 유지합니다. 공기 흡입구는 먼지가 많은 농업 환경에 적합한 고효율 필터를 사용합니다. 열대 버전은 습도가 높은 지역을 위해 모든 PCB에 컨포멀 코팅을 추가합니다. 통합 온도 조절 장치로 제어되는 결로 방지 히터는 추운 기후 배포에 사용할 수 있습니다.

제어, HMI 및 원격 연결

도어 장착형 컬러 터치스크린 HMI는 PV 입력 전력, 모터 속도, 출력 전압, 주파수, 일일 에너지 생산량 및 누적 물 전달량(펌프 곡선 또는 유량계 입력에서 계산)을 포함한 한눈에 시스템 상태를 제공합니다. 매개변수 설정은 여러 액세스 수준으로 비밀번호로 보호됩니다. 표준 통신 인터페이스에는 SCADA 통합을 위한 RS485(Modbus RTU)와 클라우드 기반 원격 모니터링을 위한 옵션 GPRS, 4G, Wi-Fi 또는 이더넷 모듈이 포함됩니다. 이 플랫폼을 사용하면 원격 시작/중지, 매개변수 변경, 경보 확인 및 데이터 로깅이 가능하므로 단일 운영자가 수십 개의 분산된 펌프 현장을 관리할 수 있습니다.

4.자주 묻는 질문

Q1: 이 인버터가 구동할 수 있는 펌프 유형과 모터 크기는 무엇입니까?

이 시스템은 수중 및 표면 펌프 구성의 3상 AC 유도 모터와 영구 자석 동기 모터를 지원합니다. 전력 정격 범위는 2.2kW에서 250kW 이상입니다. 일반적인 응용 분야에는 심정 시추공 펌프, 수평 원심 펌프 및 터빈 펌프가 포함됩니다. 인버터 용량을 귀하의 펌프 모터 명판 데이터와 일치시키는 데 도움을 드립니다.

Q2: 시스템에 배터리가 필요합니까?

아니요. 인버터는 배터리 뱅크 없이 태양광 패널에서 직접 펌프를 구동합니다. 햇빛이 있는 시간 동안 물을 펌핑하여 탱크, 저장소 또는 헤더 탱크에 저장합니다. 이는 배터리에 전기를 저장하는 것보다 훨씬 비용 효율적입니다. 24시간 물 공급이 필요한 경우 옵션인 하이브리드 AC 입력을 통해 어둠 속에서도 전력망이나 발전기에 전력을 공급할 수 있습니다.

Q3: 태양광 패널은 몇 개나 필요하며, 어떻게 연결되어 있나요?

패널 구성은 펌프 전력, 일일 물량 목표 및 지역 일사량에 따라 결정됩니다. 인버터의 MPPT 전압 범위(3상 시스템의 경우 일반적으로 460~850VDC)에 따라 직렬 스트링 길이가 정의됩니다. 당사의 영업 엔지니어는 간단한 사이트 설문지를 기반으로 배열 크기와 문자열 구성을 계산합니다. 캐비닛에는 퓨즈 입력이 있는 DC 결합기 섹션이 포함되어 있어 어레이 배선이 단순화됩니다.

Q4: 흐린 날이나 햇빛이 약한 날에는 어떻게 되나요?

태양광 전력이 감소하면 인버터는 펌프 모터의 속도를 늦추어 지속적이면서도 감소된 물 흐름을 유지합니다. 전력이 사용자가 설정한 최소 임계값 아래로 떨어지면 시스템은 절전 모드로 들어가고 회복된 방사조도를 주기적으로 확인합니다. 시스템에 AC 하이브리드 입력 옵션이 장착된 경우 그리드 또는 발전기 전력은 조도가 낮은 기간 동안 태양광을 자동으로 보충하거나 대체합니다.

Q5: 펌프에는 어떤 보호 장치가 마련되어 있습니까?

포괄적인 보호 알고리즘은 공회전, 과부하, 과전류, 과전압, 저전압, 위상 손실, 단락 및 과열을 포괄합니다. 공회전 감지는 시추공 응용 분야에 특히 중요합니다. 컨트롤러는 몇 초 내에 건식 펌프의 일반적인 저부하 조건을 식별하고 모터 손상이 발생하기 전에 종료한 다음 자동 시간 제한 재시작 주기를 시작합니다.

Q6: 인버터를 옥외에 설치할 수 있습니까?

예. 캐비닛은 사양에 따라 IP54, IP55 또는 IP65 등급을 가지며 영구적인 실외 설치용으로 설계되었습니다. 여기에는 필터링된 환기 장치, 밀봉된 도어 개스킷 및 UV 방지 코팅이 포함됩니다. 극한 환경의 경우 차양 캐노피, 향상된 먼지 여과 및 내부 결로 방지 히터와 같은 추가 옵션을 사용할 수 있습니다.

Q7: 시스템을 원격으로 어떻게 모니터링하고 제어합니까?

표준 RS485 Modbus RTU는 로컬 SCADA 또는 HMI 통합을 허용합니다. 옵션 GPRS/4G, Wi-Fi 또는 이더넷 모듈을 사용하면 웹 포털이나 모바일 앱을 통해 클라우드 기반 원격 모니터링이 가능합니다. 실시간 상태 보기, 경보 알림 수신, 기록 데이터 다운로드 및 원격으로 매개변수 조정이 가능합니다. 이는 분산된 지리적 영역에 있는 사이트에 특히 유용합니다.

Q8: 캐비닛에는 어떤 유지 관리가 필요합니까?

분기별 공기 필터 청소 또는 교체, 케이블 연결 및 도어 씰의 육안 검사, 보호 장치의 연간 기능 테스트 등 정기적인 유지 관리가 최소화됩니다. 캐비닛의 전면 액세스 설계는 인클로저를 제거하지 않고도 퓨즈, 접촉기, 제어 PCB 및 전원 모듈과 같은 모든 구성 요소에 접근할 수 있음을 의미합니다.

5.A 지역 농업청 - 대규모 태양광 관개 배치

배경

사하라 사막 이남 아프리카 반건조 지역의 정부 농업 개발 당국은 여러 농업 협동조합에서 디젤 구동 관개 펌프를 태양 에너지로 교체할 계획을 세웠습니다. 이 프로젝트는 넓은 지리적 영역에 걸쳐 분산된 20개의 시추공 부지를 목표로 했으며, 각 부지는 점적 관개 원예 및 농작물에 물을 공급했습니다. 디젤 연료 물류는 운영 비용의 60% 이상을 차지했으며, 중요한 재배 기간 동안 발전기 고장으로 인해 관개가 자주 중단되었습니다.

도전

각 현장은 기존 15kW ~ 45kW 3상 수중 시추공 펌프, 그리드 연결이 없는 원격 위치, 최대 일사량과 정확히 일치하는 건기 등 유사한 프로필을 나타냈습니다. 당국의 요구 사항은 다음과 같습니다.

●  배터리 의존도가 없어 자본 및 교체 비용 최소화

●  작물 증발산량이 가장 많은 정오 시간에 최대 수량의 물 공급 가능

●  물 생산량이 가변적인 시추공의 공회전으로부터 고가의 수중 펌프 보호

●  지역본부에서 20개 현장 전체를 원격으로 중앙 모니터링

●  연중 먼지, 계절성 비, 45°C에 달하는 주변 온도를 견딜 수 있는 견고한 구조

왜 태양광 펌핑 인버터 캐비닛이 필요한가요?

완전히 통합되고 사전 테스트된 제공을 위해 캐비닛 스타일 인버터 솔루션이 선택되었습니다. 각 캐비닛은 DC 입력 보호, MPPT 모듈, VFD 구동 단계, 출력 필터링 및 시스템 컨트롤러가 사전 배선되어 현장에 도착했습니다. 시운전을 위해 PV 어레이와 펌프 케이블에 연결하기만 하면 됩니다.

다중 채널 MPPT를 통해 각 현장의 태양광 어레이를 약간 동쪽과 서쪽 방향의 스트링으로 분할하여 순수한 남향 구성을 넘어 효과적인 펌핑 시간을 연장할 수 있었습니다. 하이브리드 AC 입력 옵션은 가장 큰 두 곳의 현장에 지정되어 흐린 기간이 길어지거나 가끔씩 야간 관개를 할 때 소형 백업 발전기를 보충할 수 있습니다.

결정적으로, 펌프별 공회전 보호 기능은 상당한 매몰 비용인 기존 시추공 펌프가 보호될 것이라는 확신을 당국에 제공했습니다. 자동 절전 및 깨우기 논리는 매일 작업자가 참석할 필요가 없음을 의미합니다. 시스템은 새벽에 자동으로 시작되어 저장 탱크가 가득 차면 중지되었습니다.

전개

18.5kW에서 45kW에 이르는 20개의 태양광 펌핑 인버터 캐비닛이 협력 농업 공동체 전체에 배치되었습니다. 각 캐비닛에는 이중 MPPT 채널, 가장 큰 두 장치의 하이브리드 AC 입력 옵션, 기관의 중앙 SCADA 플랫폼에 연결된 통합 GPRS 원격 모니터링이 포함되었습니다. 설치 및 시운전은 3개월의 건기 기간 동안 현지 전기 계약업체에 의해 완료되었습니다. 기존 시추공 펌프는 그대로 유지되었으며 새 인버터에 직접 연결되었습니다.

결과

●  20개 현장의 디젤 연료 비용은 거의 0으로 떨어졌으며 발전기 백업에 소요되는 시간은 총 연간 운영 시간의 2% 미만입니다.

●  물 공급량은 디젤 펌핑 기준과 일치하거나 초과했으며, 확장된 MPPT 창을 통해 매일 약 1.5시간의 추가 유효 펌핑 시간이 추가되었습니다.

●  소프트 스타트 제어 및 공회전 보호 덕분에 작동 후 첫 18개월 동안 단 한 번의 펌프 모터 고장도 발생하지 않았습니다.

●  당국의 엔지니어들은 단일 대시보드에서 20개 현장을 모두 모니터링하고 오류 상태에 대한 자동 SMS 알림을 받아 현장 방문 비용을 크게 절감했습니다.

●  이 초기 배포의 성공으로 인해 당국은 다음 단계에서 추가로 35개의 캐비닛 시스템에 대한 자금을 할당하여 새로운 농촌 지역에 태양광 관개 시설을 확대할 수 있게 되었습니다.
