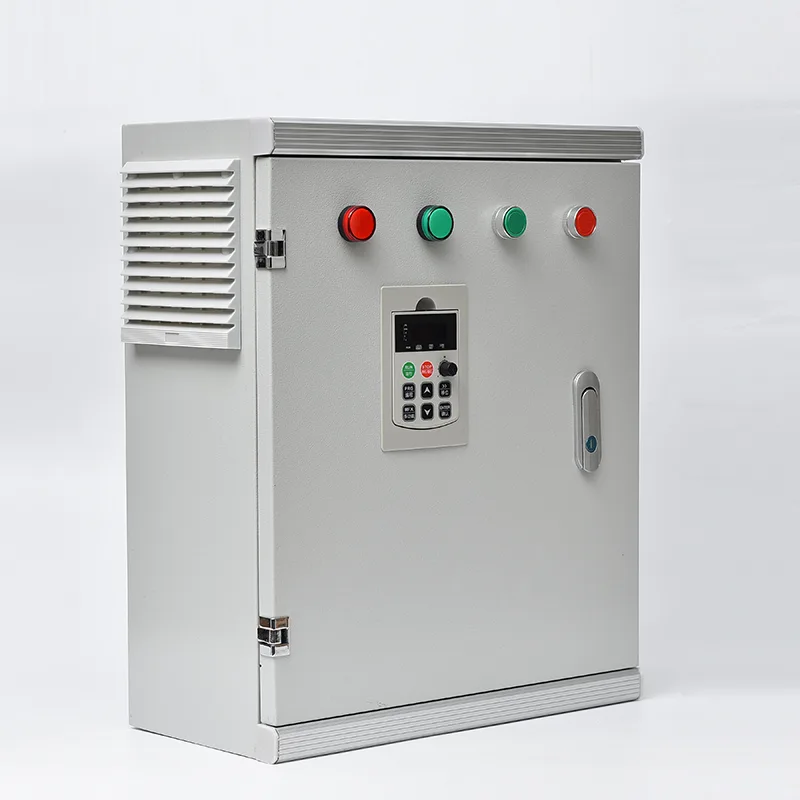

스마트 관개 제어 상자

컨트롤 박스는 PLC 또는 전용 관개 컨트롤러, 회로 차단기, 펌프 접촉기 또는 VFD, 밸브 출력 단자, 제어 변압기 및 서지 보호 기능을 단일 벽 장착형 또는 바닥 설치형 인클로저에 통합합니다. 토양 수분 센서, 우량계, 온도 및 습도 센서, 유량계 및 압력 트랜스미터의 입력을 받은 다음 구성 가능한 구역(모델에 따라 일반적으로 4~120개 솔레노이드 밸브)에 걸쳐 순차적으로 또는 중복 그룹으로 프로그래밍된 관개 일정을 실행합니다. 펌프 시작 논리는 밸브가 열리기 전에 메인 펌프 또는 부스터 펌프가 작동하고 모든 밸브가 닫힌 후에 차단되도록 보장하여 공회전 및 압력 서지를 방지합니다. 통합된 4G/LoRa/Wi-Fi 통신 모듈은 실시간 현장 데이터와 운영 상태를 클라우드 플랫폼으로 전송합니다. 클라우드 플랫폼에서 재배자는 관개 기록을 확인하고 일정을 조정하며 스마트폰 앱이나 웹 대시보드를 통해 오류 경보를 받을 수 있습니다. 다중 채널 관비 제어가 옵션으로 제공되므로 목표 EC 및 pH 값을 기준으로 구성 가능한 주입 펌프를 통해 액체 비료 또는 산의 정확한 투여가 가능합니다. 인클로저는 옥외 설치를 위한 IP55 이상의 등급을 받은 비바람에 견디는 분말 코팅 처리된 아연 도금 또는 스테인리스 스틸로 제작됩니다. 배터리 백업과 태양광 발전 호환성은 독립형 사이트에서 사용할 수 있으며, 표준 AC 모델은 110V ~ 415V 단상 또는 3상 공급 장치를 포괄합니다.

이상적인 애플리케이션

소규모 원예 터널부터 대규모 과수원 운영에 이르기까지 Smart Irrigation Control Box는 수동 관개 및 추측을 작물에 실제로 필요한 것에 반응하는 자동화된 센서 기반 물 관리로 대체합니다.

농업 관개 및 광대한 농작물

대규모 농작물, 과수원 및 포도원은 부지 전체에 걸쳐 수십 개의 솔레노이드 밸브를 관리하는 다중 구역 자동 관개의 이점을 누릴 수 있습니다. 컨트롤러는 토양 수분 임계값, 작물 성장 단계 및 지역 증발산 데이터에 따라 물을 공급하는 동시에 안정적인 시스템 압력을 유지하기 위해 한 번에 하나씩 구역을 지정합니다. 유량계 통합을 통해 각 관개 주기가 의도한 양을 전달했는지, 막힘이나 파이프 파손을 즉시 확인할 수 있는지 실시간으로 확인할 수 있습니다.

온실 및 보호 작물

온실 환경에서는 제한된 재배 공간에서 물과 영양분을 정밀하게 제어해야 합니다. 컨트롤 박스는 온도, 습도, 광도, 기질 수분 등의 환경 센서와 통합되어 고정된 타이머가 아닌 식물 수요에 따라 관개를 시작합니다. 다중 채널 비료 주입기는 폐루프 EC/pH 제어 하에 액체 비료와 pH 조절제를 주입하여 각 작물에 올바른 농도의 정확한 영양분 레시피를 제공합니다. 원격 액세스를 통해 재배자는 단일 스마트폰으로 여러 온실 베이를 모니터링할 수 있습니다.

조경 및 도시녹지

지방자치단체가 운영하는 공원, 운동장, 골프장, 길가 조경에는 분산된 부지 전체에 걸쳐 안정적이고 프로그래밍 가능한 관개가 필요합니다. 컨트롤 박스는 시간 기반 또는 센서 트리거 일정에 따라 여러 솔레노이드 밸브 스테이션을 관리하며, 레인 센서 입력은 습한 날씨 동안 자동으로 관개를 중단하여 물 낭비를 방지합니다. 4G 연결을 통해 도시 운영 센터에서 중앙 집중식 관리가 가능해 유지 관리 직원이 각 현장을 방문할 필요성이 줄어듭니다.

태양광 발전 원격 농장

많은 농업 현장에는 안정적인 그리드 전력이 부족합니다. 컨트롤 박스는 완전 자율 오프그리드 작동을 위해 태양광 패널 어레이, 배터리 뱅크, 저전력 DC 래칭 솔레노이드 밸브 출력으로 구성할 수 있습니다. 컨트롤러는 태양광 발전 시추공 또는 탱크 공급을 통한 펌프 시작, 구역별 밸브 시퀀싱 및 데이터 전송을 관리하며 모두 현장 광전지 시스템으로 구동됩니다.

원예, 묘목 및 특수 작물

컨테이너 묘목장, 베리 농장 및 절화 작업에서는 서로 다른 작물 유형이 있는 작은 지역에 관개하는 경우가 많으며 각 작물마다 고유한 관개 방식이 필요합니다. 컨트롤 박스는 독립적인 시작 시간, 실행 기간 및 관수 방법을 사용하여 구역별로 프로그래밍된 일정을 지원합니다. 토양 수분 기반 재정의는 민감한 작물에 과도한 물을 주는 것을 방지하고, 온도 센서 임계값에 따라 서리 방지 스프링클러 시퀀스가 ​​작동될 수 있습니다.

관개 구역 및 공동 계획

개별 재배자에게 물의 양이나 시간에 따라 물이 할당되는 지역에서는 컨트롤 박스가 농업용 수량계를 위한 IC 카드 또는 RFID 사용자 인증을 지원합니다. 각 사용자의 소비량은 기록되어 관리 플랫폼에 업로드되어 수수료 기반 물 할당, 연간 인출 한도 및 할당량 초과 시 자동 펌프 차단이 가능합니다.

3.기술 심층 분석

스마트 관개 제어 상자는 PLC 기반 시퀀싱, 다중 센서 입력 처리 및 산업용 등급 전력 관리를 공장에서 테스트된 단일 인클로저에 결합하여 다양한 현장 조건에서 안정적인 무인 관개 자동화를 제공합니다.

컨트롤러 코어 및 프로그래밍 로직

컨트롤 박스는 산업용 PLC 또는 구성 가능한 I/O가 있는 전용 관개 컨트롤러를 중심으로 구축됩니다. 컨트롤러는 활성화되는 구역, 순서, 기간, 시작 조건을 정의하는 관개 프로그램을 실행합니다. 예약 옵션에는 시간 기반(특정 날짜 및 시간), 센서 기반(토양 수분 임계값, 강우 감지) 및 간격 기반(N시간 또는 일마다)이 포함됩니다. 컨트롤러는 또한 펌프 시작 논리를 관리합니다. 메인 펌프 릴레이는 첫 번째 밸브 솔레노이드에 전원이 공급되기 전에 닫히고 마지막 밸브가 닫힐 때까지 닫힌 상태를 유지하며 메인라인을 세척하기 위한 구성 가능한 실행 기간도 포함됩니다. 이러한 순서는 건식 펌프에 대한 밸브 개방을 방지하고, 갑작스러운 시작 및 정지로 인한 워터 해머를 제거하며, 데드 헤드 작동으로부터 펌프를 보호합니다. 다중 구역 작동의 경우 조정 가능한 구역 간 지연을 통해 시스템 압력이 밸브 전환 사이에서 안정화될 수 있습니다.

센서 입력 및 환경 모니터링

컨트롤 박스는 다양한 현장 센서 입력을 수용합니다. 토양 수분 프로브, 압력 트랜스미터 및 유량계의 아날로그 4~20mA 또는 0~10V 신호; 유량계 및 우량계의 디지털 펄스 입력; 플로트 스위치 및 압력 스위치의 디지털 온/오프 입력; 수분, 온도 및 전기 전도도를 측정하는 다중 매개변수 토양 센서의 RS485 Modbus RTU 데이터입니다. 컨트롤러는 모든 입력을 지속적으로 스캔하여 판독값을 사용자 정의 임계값과 비교합니다. 토양 수분이 목표치 이하로 떨어지면 관개가 시작됩니다. 강우량이 감지되면 예정된 관개가 중단됩니다. 유량이 예상 범위에서 벗어나면 배관 파손 또는 이미터 차단 경보가 생성됩니다. 모든 센서 데이터에는 타임 스탬프가 찍혀 있으며 추세 분석을 위해 기록됩니다.

밸브 및 펌프 제어 출력

밸브 출력은 일반적으로 24VAC 또는 12VDC이며 표준 관개 솔레노이드 밸브와 호환됩니다. 출력 구성은 저전력 오프 그리드 애플리케이션을 위한 AC 래칭 솔레노이드(개방/폐쇄를 위한 순간 펄스)와 DC 래칭 솔레노이드를 모두 지원합니다. 펌프 출력은 펌프 모터 접촉기 코일 또는 VFD 시작 명령에 대해 정격된 릴레이 접점입니다. 가변 속도 펌프를 사용하는 현장의 경우 4~20mA 또는 0~10V 아날로그 출력은 시스템 압력 또는 유량 수요를 기반으로 VFD에 속도 참조를 제공합니다. 각 출력은 현장 배선 오류로 인해 프로세서가 손상되는 것을 방지하기 위해 컨트롤러에서 개별적으로 융합되고 광학적으로 격리됩니다.

통신 및 원격 관리

컨트롤 박스에는 사이트 인프라에 따라 4G 셀룰러 모뎀, LoRa 모듈, Wi-Fi 인터페이스 또는 이더넷 포트가 포함됩니다. 데이터는 MQTT 또는 HTTP 프로토콜을 사용하여 클라우드 플랫폼으로 전송됩니다. 이 플랫폼은 연결된 모든 센서 및 출력의 실시간 모니터링, 원격 일정 조정, 개별 밸브 또는 펌프의 수동 오버라이드, 푸시 메시지 또는 SMS를 통한 경보 알림, 토양 수분, 흐름, 압력 및 관개 이벤트에 대한 기록 데이터 그래프 작성을 위한 웹 대시보드 및 스마트폰 앱(iOS 및 Android)을 제공합니다. 기존 SCADA 시스템이 있는 사이트의 경우 컨트롤러는 RS485 또는 Modbus TCP를 통한 Modbus RTU를 지원하여 클라우드 계층 없이 직접 통합할 수 있도록 모든 I/O 포인트 및 구성 매개변수를 노출합니다.

발효 통합

선택적 관수 모듈이 포함된 경우 제어 상자는 각각 전용 정량 펌프 또는 벤츄리 인젝터가 있는 1~4개의 주입 채널을 관리합니다. 컨트롤러는 관개 본선 유량계를 모니터링하여 목표 비료 비율에 따라 필요한 주입 속도를 계산한 다음 정량 펌프를 조절하여 설정점을 유지합니다. EC/pH 제어 구성에서 관개 본선 또는 복귀 라인의 센서는 피드백을 제공하고 컨트롤러는 PID 루프를 통해 주입 속도를 조정하여 정의된 대역 내에서 영양분 농도와 pH를 유지합니다. 교반기 제어 출력은 비료 저장 탱크를 혼합 상태로 유지합니다.

전원 공급 장치 및 독립형 구성

표준 제어 상자는 단상 110~240VAC 또는 3상 380~415VAC 주 전원 공급 장치로 작동합니다. 제어 변압기는 컨트롤러 및 밸브 출력에 24VAC/VDC를 제공합니다. 오프그리드 구성에는 MPPT 태양광 충전 컨트롤러, PV 어레이(일반적으로 300W ~ 1,000W) 및 딥사이클 배터리 뱅크(12V 또는 24V)가 통합되어 있습니다. 컨트롤러는 배터리 충전 상태를 모니터링하고 배터리 전압이 사용자가 정의한 저전력 임계값으로 떨어지면 중요하지 않은 부하를 줄이거나 예정된 관개를 연기할 수 있습니다. 순간적인 개방/폐쇄 펄스 동안에만 전력을 소비하는 DC 래칭 솔레노이드 밸브는 배터리 용량 요구 사항을 최소화하기 위해 태양광 현장에 지정되었습니다.

인클로저 및 환경 보호

인클로저는 1.5~2.0mm 아연 도금 강판 또는 UV 방지 분말 코팅 처리된 등급 304 스테인리스 강으로 제작됩니다. 표준 IP55 등급은 관개 구역 가장자리의 실외 벽 장착 또는 기둥 장착에 적합합니다. 홍수가 발생하기 쉽거나 습도가 높은 환경의 경우 IP65를 사용할 수 있습니다. 열대 기후의 직사광선 설치에는 차양 캐노피를 권장합니다. 케이블 입구는 인클로저 베이스의 IP 등급 압축 글랜드를 통해 이루어집니다. 내부 환기는 수동적이며, 수분과 곤충을 차단하면서 압력을 균등하게 유지하는 브리더 배수구가 있습니다. 모든 내부 회로 기판은 습기 및 농약 증기로 인한 부식을 방지하기 위해 컨포멀 코팅되어 있습니다. 들어오는 전원 및 통신 라인의 서지 보호 장치는 번개로 인한 과도 전류로부터 보호합니다. 도어 연동형 주 격리 장치는 안전한 유지 보수 접근을 제공합니다. 컨트롤러는 모든 프로그램, 일정 및 기록된 데이터를 비휘발성 메모리에 저장하므로 전원이 중단되는 동안 데이터 손실이 전혀 발생하지 않습니다.

4.자주 묻는 질문

Q1: 컨트롤 박스는 어떤 유형의 센서에 연결할 수 있나요?

컨트롤 박스는 다음을 수용합니다: 토양 수분 센서(4~20mA, 0~10V 또는 Modbus RS485 출력의 장력 측정, 정전 용량 또는 TDR 유형), 우량계(펄스 입력), 유량계(펄스 또는 4~20mA), 압력 트랜스미터(4~20mA), 온도 및 습도 센서(4~20mA 또는 Modbus), 탱크 및 저장소용 플로트 스위치 및 레벨 트랜스미터, 기상 관측소 데이터 (외부 기상 관측소 또는 클라우드 API의 Modbus를 통해) 우리 엔지니어들은 프로젝트 사양 중에 센서 호환성을 확인할 것입니다.

Q2: 하나의 컨트롤 박스로 몇 개의 관개 구역을 관리할 수 있습니까?

표준 구성은 4~24개의 유선 영역을 지원합니다. 확장 모듈을 사용하면 48, 72개 이상의 영역으로 확장할 수 있습니다. For very large deployments, wireless remote terminal units communicating via LoRa can control additional valve clusters up to several kilometres from the main control box, allowing centralised management of hundreds of zones across a property.

Q3: 컨트롤 박스는 그리드 전력 없이 작동할 수 있습니까?

예. 통합형 MPPT 태양광 충전 컨트롤러, PV 패널 및 딥사이클 배터리 스토리지를 갖춘 독립형 구성을 사용할 수 있습니다. DC 래칭 솔레노이드 밸브는 전력 소비를 최소화하는 데 사용됩니다. 컨트롤러는 배터리 상태를 모니터링하고 전압이 저전력 임계값으로 떨어지면 중요하지 않은 작업을 연기합니다. 이 구성은 그리드 전력 실행이 비경제적인 원격 농장 및 목초지에서 널리 사용됩니다.

Q4: 스마트폰으로 관개 시스템을 제어할 수 있나요?

예. 컨트롤 박스는 4G, Wi-Fi 또는 이더넷을 통해 클라우드 플랫폼으로 데이터를 전송합니다. 실시간 토양 수분, 유량 데이터 및 밸브 상태를 볼 수 있습니다. 원격으로 관개를 시작하거나 중지합니다. 일정과 임계값을 조정합니다. 푸시 메시지나 SMS를 통해 알람 알림을 받을 수 있습니다. 모두 스마트폰 앱이나 웹 대시보드에서 가능합니다.

Q5: 컨트롤러는 펌프 보호를 어떻게 처리합니까?

컨트롤러는 밸브가 열리기 전에 펌프를 시작하고 모든 밸브가 닫힌 후에 펌프를 정지하는 순서를 지정하여 데드 헤드 작동을 방지합니다. 펌프 작동에도 불구하고 유량계가 유량을 감지하지 못하면 공회전 알람이 생성되고 펌프가 정지됩니다. 압력 센서 입력을 통해 고압 및 저압 트립 보호가 가능합니다. 펌프 출력은 대형 모터용 소프트 스타터 또는 VFD와 인터페이스할 수 있습니다.

Q6: 통신이 두절되면 관개는 어떻게 되나요?

The controller stores all programs and schedules in local non-volatile memory. 클라우드 플랫폼과의 통신이 끊어지면 컨트롤러는 내부 실시간 시계를 사용하여 프로그래밍된 일정을 자동으로 계속 실행합니다. Sensor-based start conditions (soil moisture, rain gauge) also continue to operate. When communication is restored, buffered data synchronises to the cloud.

Q7: 하나의 컨트롤 박스로 관개와 관수를 모두 관리할 수 있나요?

예. 선택적 관수 모듈은 전용 펌프 또는 벤투리 제어를 통해 1~4개의 주입 채널을 관리합니다. Dosing can be based on time, flow-proportional injection, or closed-loop EC/pH control using feedback from sensors in the irrigation mainline. Agitator outputs keep fertiliser stock tanks in suspension.

Q8: 컨트롤 박스에는 어떤 유지 관리가 필요합니까?

일상적인 유지 관리는 최소화됩니다. 인클로저 및 도어 씰을 월별로 육안 검사하고, 분기별로 전원 단자의 견고성을 확인하고, 모든 밸브 출력 및 센서 입력에 대한 연간 기능 테스트를 수행합니다. 태양광 발전 시스템을 설치한 경우 배터리 단자와 전해질 수준(침수된 배터리의 경우)을 분기별로 검사해야 합니다. 컨트롤러 자체에는 움직이는 부품이 없으며 예정된 교체가 필요하지 않습니다.

5. 대규모 과수원 운영 - 자동화된 다중 구역 관개 배치

배경

남부 유럽의 한 과일 재배 기업은 기복이 심한 지형에 걸쳐 180헥타르에 달하는 핵과와 감귤 과수원을 관리했습니다. 관개는 여러 시추공과 공유 저수지에서 이루어졌으며, 본선 네트워크를 통해 개별 과수원 블록에 서비스를 제공하는 약 90개의 솔레노이드 밸브 클러스터로 분배되었습니다. 이 작업은 낮과 밤 내내 블록 사이를 이동하여 밸브를 열고 닫는 현장 작업자가 수동으로 관리하는 고정된 시간 일정에 따라 관개 작업을 수행했습니다.

도전

수동 밸브 작동은 노동 집약적이고 부정확했습니다. 관개시설은 블록 사이의 토양 수분 변화에 관계없이 동일한 작동 시간을 적용하여 점토가 우세한 지역에서는 과잉 관개, 모래 능선에서는 과소 관개를 초래했습니다. 여름 성수기에 팀은 예정된 모든 세트를 24시간 이내에 완료하는 데 어려움을 겪었습니다. 펌프 시동은 종종 밸브 위치와 조정되지 않았습니다. 펌프가 작동하기 전에 밸브가 열리면서 에어 록과 수격 현상이 발생하여 메인라인 피팅이 손상되었습니다. 농장의 시추공 펌프는 교대 근무가 끝날 때 닫힌 밸브에 부딪혀 과부하가 발생했습니다. 비료 주입은 블록당 적용 비율을 기록하지 않고 별도의 수동 벤투리 시스템으로 처리되었습니다.

재배자는 모든 밸브, 펌프 및 관수를 관리하고 원격으로 모니터링하며 관개 노동력을 감독 역할로 줄일 수 있는 단일 통합 제어 시스템을 원했습니다.

스마트 관개 제어 박스가 필요한 이유는 무엇입니까?

농장의 블록 레이아웃은 중앙 집중식 아키텍처를 제안했습니다. 즉, 펌프 창고에 있는 하나의 주 제어 상자가 모든 펌프 시작과 본선 압력을 관리하고, 각 위성 밸브 클러스터의 LoRa 무선 원격 터미널 장치가 주 컨트롤러와 다시 통신합니다. 이는 과수원을 가로지르는 제어 케이블을 도랑으로 파는 것을 방지했습니다.

제어 상자는 6개의 펌프 출력 채널(시추공 4개, 부스터 펌프 2개), 메인라인의 압력 트랜스미터 입력, 드라이런 보호 및 전체 유량 추적을 위한 각 펌프 배출구의 유량계 입력, 위성 RTU 전반에 걸친 90개의 무선 밸브 출력으로 구성되었습니다. Modbus RS485를 통해 컨트롤러에 연결된 토양 수분 모니터링 네트워크(대표 토양 구역에 6개의 다중 깊이 정전 용량 프로브)가 배포되었습니다.

관비는 유량 비례 논리에 의해 제어되는 가변 속도 주입 펌프가 있는 3개의 투여 채널을 통해 통합되었습니다. 컨트롤러는 메인라인 유량계를 모니터링하고 주입 속도를 조정하여 어떤 블록이 관개되는지에 관계없이 목표 비료 농도를 유지했습니다.

Programming was structured by orchard block, with soil moisture thresholds determining whether a scheduled irrigation cycle would proceed for each block. 우량계 입력은 5mm의 강우량 후 24시간 동안 모든 예정된 관개를 자동으로 중단합니다. 모든 데이터는 4G를 통해 클라우드 플랫폼으로 전송되어 농장 관리자에게 전체 작업에 대한 단일 대시보드를 제공했습니다.

전개

2개의 기본 스마트 관개 제어 상자가 2개의 주 펌프장에 설치되었으며 16개의 LoRa 무선 RTU가 과수원 전체에 분산되었습니다. 시스템은 6개의 펌프, 90개의 관개 밸브 및 3개의 관수 채널을 제어했습니다. 전력은 펌프장에서 전력망을 통해 공급되었습니다. RTU는 내부 배터리로 태양열로 구동되었습니다. 농장의 기존 솔레노이드 밸브와 펌프 접촉기는 그대로 유지한 채 수확 기간 이후 4주에 걸쳐 설치 및 시운전이 완료되었습니다.

결과

●  관개 인력은 4명으로 구성된 현장 팀에서 클라우드 대시보드를 모니터링하고 비정기적인 현장 검사를 수행하는 감독자 1명으로 축소되었습니다.

●  무거운 토양에서 불필요한 관개를 제거한 토양 수분 기반 블록 계획에 힘입어 첫 번째 시즌에 물 소비량이 약 28% 감소했습니다.

●  펌프 관련 유지보수 요청이 크게 감소했습니다. 유량 기반 보호를 통해 드라이런 트립이 제거되었으며, 조정된 펌프 밸브 순서로 메인라인 피팅에 대한 수격 손상이 중단되었습니다.

●  흐름 비례 주입을 통해 비료 사용량이 15% 감소했으며 이제 블록당 적용 기록이 규정 준수 및 농경학적 검토를 위해 자동으로 기록됩니다.

●  농장 관리자는 특히 근무 외 시간과 주말에 스마트폰으로 전체 관개 시스템 상태를 볼 수 있는 기능이 운영상 상당한 이점을 주었다고 보고했습니다.
