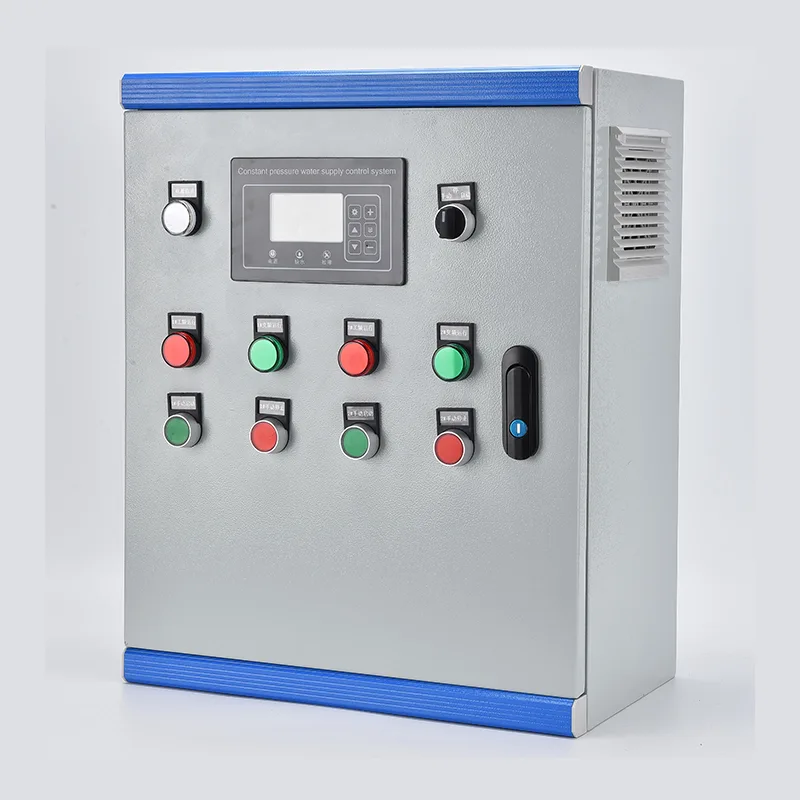

일정한 압력의 물 공급 제어 캐비닛

정압 급수 제어 캐비닛은 VFD, PLC 또는 전용 펌프 컨트롤러, 유입 회로 차단기, 펌프당 출력 접촉기, 제어 변압기 및 압력 트랜스미터 인터페이스를 단일 바닥 설치 인클로저에 통합합니다. 전력 정격 범위는 380~480V 3상에서 0.75kW~400kW입니다. 메인 헤더의 압력 센서는 4~20mA 신호를 컨트롤러에 공급합니다. 컨트롤러는 실제 압력을 사용자 정의 설정점과 지속적으로 비교하고 PID 루프를 통해 VFD 출력 주파수를 조정하여 ±0.02MPa 내에서 조절을 유지합니다. 다중 펌프 시스템에서 리드 펌프는 VFD 제어에 따라 작동하는 반면 래그 펌프는 수요 변동에 따라 순차적으로 시작되거나 차단됩니다. 듀티 회전은 모든 펌프의 작동 시간 균형을 맞춥니다. 보호에는 공회전, 과부하, 위상 손실, 단락 및 과압이 포함됩니다. 도어 장착형 HMI 터치스크린에는 시스템 압력, 펌프 상태, 주파수, 오류 로그 및 에너지 데이터가 표시됩니다. Modbus RTU/TCP 또는 옵션인 4G 클라우드 게이트웨이를 통한 통신을 통해 원격 모니터링 및 SCADA 통합이 가능합니다. 인클로저는 분체 코팅 처리된 아연도금 강철로 제작되며 표준 IP54 등급 또는 실외 사용을 위한 최대 IP65 등급입니다.

이상적인 애플리케이션

변화하는 수요에도 불구하고 수압을 일정하게 유지해야 하는 경우 정압 급수 제어 캐비닛은 중력 저장 및 고정 속도 펌핑을 자동화된 수요 대응 제어로 대체합니다.

시립 물 공급 및 부스터 스테이션

도시 수자원 네트워크는 피크 시간과 야간 저유량 기간 사이에 넓은 압력 변동을 경험합니다. 캐비닛은 펌프 속도와 스테이징을 조절하여 지정된 네트워크 지점에서 일정한 압력을 유지하고, 파이프 조인트에 압력을 가하고 서비스 불만을 야기하는 급강하 및 서지를 제거합니다. 긴 송전 본선을 따라 있는 부스터 스테이션의 경우 PID 루프는 변화하는 상류 압력과 가변적인 하류 배출구에 적응합니다.

고층 주거 및 상업용 건물

아파트 타워, 호텔, 사무실 블록에는 상층부에 안정적인 압력이 필요합니다. 여러 개의 수직 다단계 펌프가 있는 정압 캐비닛은 점유 기반 수요에 맞게 출력을 자동으로 조정합니다. 즉, 정오에는 더 낮아지고 아침과 저녁 피크 시간에는 더 높아집니다. 이 시스템은 구조적 하중, 레지오넬라균 위험 및 유지 관리 접근 요구 사항과 함께 부피가 큰 지붕 탱크의 필요성을 제거합니다.

산업 공정 및 냉각수

제조 공장, 식품 가공 시설 및 발전소에는 엄격하게 제어되는 압력의 공정수가 필요합니다. 캐비닛은 냉각탑 구성, 세척 라인, 보일러 공급 및 생산 용수 회로를 공정 요구 사항에 적합한 조절 정확도로 공급합니다. VFD 기반 제어는 스로틀링과 관련된 에너지 낭비 및 밸브 마모를 제거합니다.

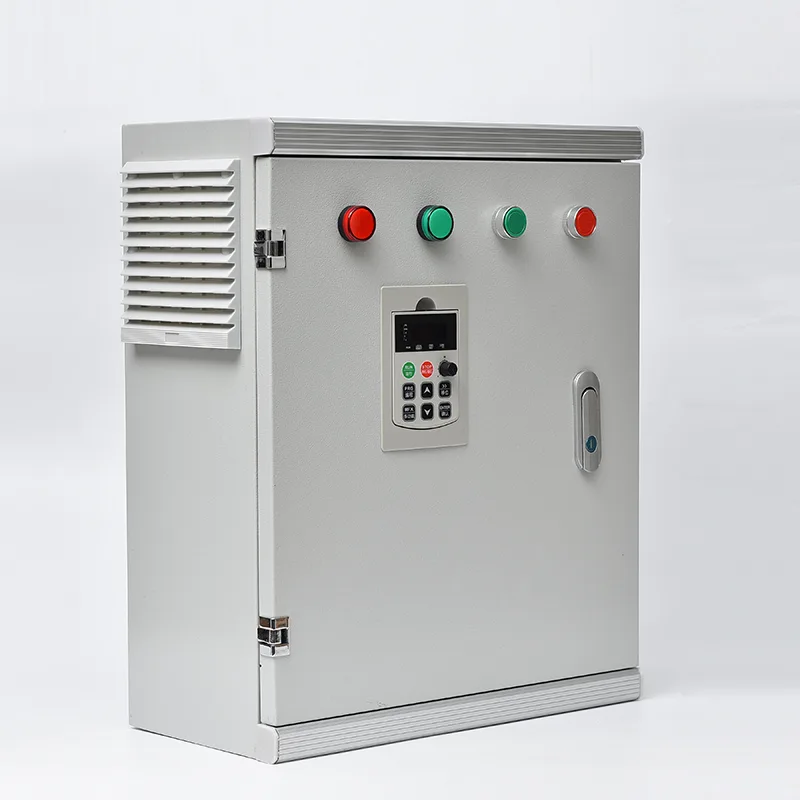

농업 관개

대규모 드립, 스프링클러 및 중앙 피벗 시스템에는 방출기 특성이 서로 다른 필드 구역 전체에 걸쳐 안정적인 압력에서 가변 흐름이 필요합니다. 캐비닛은 수중 시추공 및 수평 부스터 펌프를 포함한 여러 펌프 구성을 처리하여 개방형 관개 구역 수에 자동으로 출력을 일치시킵니다. 내장된 공회전 보호 장치는 원수 수위 변화 중에 펌프를 보호합니다.

농촌 및 지역사회 물 공급

마을 시스템과 원격 거주지는 수동 펌프 작동을 대체하는 자동화된 압력 관리의 이점을 누릴 수 있습니다. 저장 탱크 레벨 센서와 통합된 캐비닛은 자동으로 시작 및 중지되어 탱크 채우기를 유지하는 동시에 소비자에게 일정한 압력을 전달합니다. 4G를 통한 원격 모니터링을 통해 단일 운영자는 휴대폰이나 중앙 SCADA에서 분산된 여러 스테이션을 관리할 수 있습니다.

호텔, 리조트 및 숙박업

부지에 걸쳐 건물이 분산되어 있는 리조트 및 레저 시설에서는 객실, 주방, 세탁실, 조경에 균일한 압력이 필요합니다. 캐비닛은 아침과 저녁의 피크 수요를 충족하는 동시에 피크가 아닌 시간 동안 에너지를 줄이기 위해 여러 개의 펌프를 관리하며 시스템은 대부분 밤새 절전 모드로 유지됩니다.

기술 심층 분석

정압 급수 제어 캐비닛은 VFD 속도 제어, PLC 기반 펌프 시퀀싱 및 포괄적인 보호 기능을 공장에서 조립된 단일 인클로저에 결합하여 단일 펌프부터 다중 펌프 설치까지 자율적인 압력 관리를 제공합니다.

PID 폐쇄 루프 압력 조절

메인 헤더 파이프의 압력 트랜스미터는 수압을 4~20mA 아날로그 신호로 변환합니다. 컨트롤러는 디지털 PID 알고리즘을 실행합니다. 비례 게인은 시스템이 압력 편차에 얼마나 적극적으로 반응하는지 결정하고, 적분 시간은 정상 상태 오프셋을 제거하며, 미분 감쇠는 급격한 흐름 변화 중에 오버슈트를 억제합니다. PID 출력은 VFD 주파수 기준을 직접 설정하여 실시간 수요에 맞게 펌프 속도를 조정합니다. 일반적인 조절 정확도는 특정 시스템 특성(파이프 길이, 펌프 곡선 및 압력 용기 용량)에 맞게 조정되면 ±0.02MPa 이내로 유지됩니다.

다중 펌프 시퀀싱 로직

수요가 단일 VFD 구동 펌프의 용량을 초과하면 컨트롤러는 추가 펌프를 작동시킵니다. 리드 펌프는 VFD 제어 하에 작동됩니다. 최대 주파수에 도달하고 압력이 여전히 설정점 아래로 떨어지면 컨트롤러는 바이패스 접촉기를 통해 이 펌프를 고정 속도 작동으로 전환하고 VFD 제어 하에 지연 펌프를 시작합니다. 수요가 감소하고 VFD가 설정점 이상의 압력으로 최소 주파수에 도달하면 래그 펌프가 하나씩 작동하지 않고 리드 펌프가 가변 속도 제어로 돌아갑니다. 이를 통해 언제든지 하나의 펌프만 가변 속도로 작동하고 다른 펌프는 최고 효율 지점 근처에서 고정 속도로 작동하도록 보장합니다.

듀티 순환 및 균등화

마모를 균등하게 분배하기 위해 컨트롤러는 누적 작동 시간 또는 시작 횟수를 기준으로 리드 펌프 지정을 순환합니다. 압력 중단을 방지하기 위해 저유량 조건에서 발생하는 회전이 트리거되면 시간이 가장 낮은 펌프가 다음 리드가 됩니다. 유지 관리를 위해 오프라인 상태로 전환된 펌프는 디지털 입력을 통해 회전이 차단되고 컨트롤러는 나머지 펌프 전체에 작업을 재할당합니다.

수면, 깨우기 및 저유량 관리

수요가 없는 기간(예: 상업용 건물에서 밤샘) 동안 VFD는 압력이 설정점에서 유지되는 동안 결국 최소 주파수에 도달합니다. 구성 가능한 지연 후 컨트롤러는 절전 모드로 들어가고 모든 펌프를 중지합니다. 작은 다이어프램 탱크는 수면 중에 시스템 압력을 유지합니다. 압력이 후류 임계값까지 감소하면 컨트롤러는 리드 펌프를 다시 시작하고 압력을 복원하기 위해 증가합니다. 이 사이클은 펌프가 닫힌 밸브에 대해 장기간 작동하는 것을 방지하여 에너지를 절약하고 펌프가 과열되는 것을 방지합니다.

펌프 보호 제품군

컨트롤러는 표준 모터 과부하 이상의 펌프별 보호 기능을 제공합니다. 드라이런 감지는 웰 레벨 프로브의 디지털 입력이나 모터 부족전류 감지를 사용합니다. 자동 재설정 기능을 갖춘 과압 트립은 밸브가 갑자기 닫히는 경우 파이프 손상을 방지합니다. 급속 사이클 잠금은 모터 권선을 보호하기 위해 시간당 시동 횟수를 제한합니다. 위상 손실 및 위상 시퀀스 모니터링은 역회전으로 인한 기계적 손상을 방지합니다. 모든 트립 이벤트는 타임스탬프가 찍혀 오류 로그에 저장되며, 잠금이 작동자 개입을 요구하기 전까지 자동 재설정 시도 횟수를 구성할 수 있습니다.

VFD 드라이브 아키텍처

VFD는 60초 동안 110% 과부하 정격의 가변 토크 펌프 작동을 위해 선택되었습니다. 플라잉 스타트 기능을 통해 과전류로 인한 트립 없이 타력 펌프로 원활하게 재시동할 수 있습니다. 스킵 주파수 프로그래밍은 기계적 공진 대역을 방지합니다. 자동 에너지 최적화는 경부하에서 모터 자화 전류를 줄여 펌프가 최고 속도 이하로 작동할 때 추가 에너지를 절약합니다. 내장형 DC 링크 초크 및 RFI 필터는 공급 장치에 고조파 전류 주입을 최소화합니다.

HMI 및 운영자 인터페이스

도어 장착형 컬러 터치스크린은 실시간 시스템 압력 및 설정값, 개별 펌프 상태, 펌프당 누적 작동 시간 및 시작 횟수, 결함 내역이 포함된 활성 경보, 비밀번호로 보호된 매개변수 액세스를 제공합니다. 수동 오버라이드 제어는 시운전 및 유지보수 활동을 지원합니다.

원격 모니터링 및 통신

표준 RS485 Modbus RTU는 현장 SCADA 또는 원격 측정 장비에 연결됩니다. 옵션인 4G 또는 이더넷 클라우드 게이트웨이를 사용하면 웹 브라우저 또는 스마트폰 앱을 통해 원격 액세스가 가능하며 실시간 압력, 펌프 상태, 에너지 소비 및 알람 푸시 알림을 제공합니다. 운영자는 특정 시스템 요구 사항에 맞게 압력 설정점을 원격으로 조정할 수 있습니다.

인클로저 및 환경 구축

플로어 스탠딩 캐비닛은 UV 방지 분말 코팅 처리된 1.5~2.0mm 아연 도금 강판을 사용합니다. IP54는 실내 펌프실의 표준입니다. IP55 또는 IP65는 실외 및 수처리 환경에 사용할 수 있습니다. 자동 온도 조절 팬 제어 기능을 갖춘 필터링된 강제 통풍 장치는 VFD 작동 범위 내에서 내부 온도를 유지합니다. 열대 또는 사막 옥외 설치의 경우 차양 캐노피와 결로 방지 히터를 지정할 수 있습니다. 케이블 입구는 캐비닛 베이스의 글랜드 플레이트를 통해 이루어집니다. 캐비닛은 IEC 61439-1/2에 따라 설계 및 제작되었으며, 모든 구성 요소는 CE 마크가 있고 지역 인증을 받았습니다.

자주 묻는 질문

Q1: 캐비닛은 어떻게 일정한 압력을 유지합니까?

주수 헤더의 압력 센서는 지속적으로 시스템 압력을 측정하고 4~20mA 신호를 컨트롤러에 보냅니다. 컨트롤러의 PID 알고리즘은 사용자가 설정한 목표와 실제 압력을 비교합니다. 압력이 떨어지면 VFD 출력 주파수를 높여 펌프 속도를 높입니다. 압력이 상승하면 펌프 속도가 느려집니다. 이 폐쇄 루프 조절은 지속적으로 실행되며 일반적으로 설정점의 ±0.02 MPa 내에서 압력을 유지합니다.

Q2: 하나의 정압 급수 제어 캐비닛으로 몇 개의 펌프를 제어할 수 있습니까?

표준 구성은 1~6개의 펌프를 지원하며, 가장 일반적인 배포는 2~3개의 펌프입니다. 다중 펌프 시스템에서는 단일 VFD가 가변 속도 펌프를 구동하고 수요가 증가함에 따라 추가 펌프가 고정 속도로 시작됩니다. 모든 펌프 시퀀싱, 교체 및 오류 전환 논리가 컨트롤러에 내장되어 있습니다.

Q3: 이 캐비닛과 각 펌프에 별도의 VFD를 설치하는 것의 차이점은 무엇입니까?

캐비닛은 펌프 시퀀싱 로직, 압력 PID 루프, 자동 교대, 오류 전환, 절전/활성화 기능 및 단일 사용자 인터페이스 등 완벽한 제어 시스템을 제공하며 모두 사전 배선되고 공장 테스트를 거쳤습니다. 개별 VFD는 중요한 외부 엔지니어링 없이는 다중 펌프 작동을 조정할 수 없습니다.

Q4: 시스템은 저장 탱크 유무에 관계없이 작동할 수 있습니까?

둘 다. 탱크 채우기 애플리케이션에서 컨트롤러는 시스템 압력을 유지하는 반면 탱크의 레벨 센서는 시작/중지 권한을 제공합니다. 직접적인 주요 구성에서 컨트롤러는 분배 배관에서 직접 라인 압력을 유지하여 저장 탱크 없이 소비자 요구에 맞게 펌프 속도를 조절합니다.

Q5: 어떤 펌프 유형이 호환됩니까?

캐비닛은 수중 시추공 펌프, 수직 다단 펌프, 수평 단부 흡입 원심 펌프 및 인라인 부스터 펌프에 사용되는 표준 3상 유도 모터를 380~480V, 50/60Hz에서 제어합니다. 영구 자석 모터는 호환 가능한 VFD를 사용하여 구동할 수도 있습니다.

Q6: 어떤 전력 범위를 사용할 수 있습니까?

표준 구성은 0.75kW ~ 400kW를 포괄합니다. 캐비닛 크기는 펌프 수, 각 펌프의 모터 전부하 전류 및 현장 오류 수준을 기준으로 결정됩니다. 당사 엔지니어는 귀하의 펌프 데이터에서 VFD, 접촉기, 회로 차단기 및 버스바 시스템을 선택합니다.

Q7: 어떤 원격 모니터링 옵션을 사용할 수 있습니까?

표준 RS485 Modbus RTU는 사이트 SCADA에 연결됩니다. 옵션인 4G 또는 이더넷 게이트웨이는 클라우드 플랫폼에 연결되어 웹 브라우저나 스마트폰 앱을 통해 실시간 압력, 펌프 상태, 에너지 소비, 오류 경보 및 기록 데이터에 대한 액세스를 제공합니다. SMS 또는 앱 푸시 알림으로 운영자에게 오류를 알립니다.

Q8: 캐비닛에는 어떤 유지 관리가 필요합니까?

도어 씰 및 환기 필터를 월간 검사합니다. 분기별로 전원 종료를 확인합니다. 안전 장치 및 교대 논리에 대한 연간 기능 테스트. VFD 냉각 팬과 DC 링크 커패시터의 수명은 5~10년이며 교체가 가능합니다. 압력 트랜스미터는 매년 교정해야 합니다.

Q9: 이 시스템은 기존 펌핑에 비해 어떻게 에너지를 절약합니까?

조절 밸브가 있는 정속 펌프는 인위적인 제한에 맞서 펌핑하는 데 에너지를 낭비합니다. VFD는 펌프 속도를 수요에 직접 일치시킵니다. 펌프 출력은 속도의 세제곱에 비례하므로 80% 속도의 펌프는 최대 속도 에너지의 약 50%를 끌어옵니다. 수요가 없는 기간 동안 절전 모드를 사용하면 설치 시 일반적으로 20%~40%의 에너지 절감 효과를 얻을 수 있습니다.

지자체 보조 물 공급 업그레이드 — 고층 주거 지역

배경

아시아 주요 도시의 한 지방 수자원 당국은 고층 주거 지역사회에 서비스를 제공하는 80개 이상의 2차 급수 부스터 스테이션을 관리했습니다. 각 역은 18~35층의 타워 전체에 걸쳐 200~800개의 아파트를 공급했습니다. 기존 장비는 노후화되었습니다. 일부 스테이션에서는 플로트 밸브 리필이 포함된 지붕 탱크를 사용했고 다른 스테이션에서는 감압 밸브가 있는 고정 속도 펌프 세트를 사용했습니다. 시 정부는 압력 품질을 개선하고, 공중 보건 지역의 지붕 탱크를 제거하고, 펌핑 에너지 소비를 줄이기 위한 업그레이드를 의무화했습니다.

도전

각 부스터 스테이션은 날카로운 아침과 저녁 피크, 적당한 주간 수요, 밤새 거의 0에 가까운 유량 등 뚜렷한 수요 프로필을 가진 타워에 서비스를 제공했습니다. 기존의 고정 속도 펌프는 수요에 관계없이 최대 용량으로 작동하여 감압 밸브를 통해 과도한 압력을 배출했습니다. 이로 인해 펌프실에 열과 소음이 발생하면서 상당한 에너지가 낭비되었습니다. 새로운 보건 규정을 충족하려면 지붕 탱크를 제거해야 했으며, 당국에서는 모든 새 스테이션에 중앙 SCADA 플랫폼에 데이터를 보고하도록 요구했습니다. 물리적 공간도 좁았습니다. 대부분의 펌프실은 천장 높이가 제한되고 접근이 제한된 지하 공간으로 개조되었습니다.

정압 급수 제어 캐비닛을 선택하는 이유는 무엇입니까?

3개 스테이션에서 성공적인 시험을 마친 후 당국은 공장에서 설계한 정압 캐비닛을 선택했습니다. 단일 엔클로저에는 VFD, 컨트롤러, 3개의 수직 다단계 펌프용 출력 접촉기, 압력 ​​인터페이스 및 HMI 터치스크린이 포함되어 기존 패널의 설치 공간과 일치했습니다. PID 압력 제어를 통해 감압 밸브를 완전히 제거할 수 있었습니다. 리드 펌프는 수요에 맞게 속도를 변경했으며 필요에 따라 추가 펌프를 스테이징했습니다. 밤새도록 시스템은 작은 다이어프램 용기에 의해 압력이 유지되면서 잠자기 상태가 되었습니다.

최상층 아파트의 수압은 기존 시스템으로 인한 저층의 과도한 수압 없이 수요에 상관없이 규제 최저치로 안정화되었습니다. 에너지 소비량은 스테이션별로 측정되어 Modbus를 통해 당국의 SCADA로 전송되어 운영자에게 실시간 가시성을 제공하고 각 타워의 특정 높이에 대해 원격으로 압력 설정점을 조정할 수 있는 기능을 제공합니다.

전개

18개월에 걸쳐 1단계에 걸쳐 32개의 정압 캐비닛이 설치되었습니다. 각 캐비닛에는 특정 타워에 일치하는 펌프 데이터 및 압력 설정값이 사전 로드되어 있습니다. 주 공급 장치, 펌프 모터 케이블 및 압력 트랜스미터에 연결된 현장 시운전은 일반적으로 스테이션당 하루 안에 완료됩니다.

결과

●  시운전 후 3개월 이내에 32개 커뮤니티의 최상층 거주자들의 압력 불만이 0으로 줄었습니다.

●  펌프 에너지 소비는 이전 고정 속도 기준에 비해 평균 35% 감소하여 당국의 목표인 25%를 초과했습니다.

●  지붕 탱크를 폐기하고 제거하여 관련 유지 관리 및 수질 규정 준수 비용을 없앴습니다.

●  이제 2인 운영팀이 중앙 SCADA에서 원격으로 32개 스테이션 모두를 관리합니다.

●  당국은 나머지 50개 스테이션에 대해 정압 캐비닛을 표준화했으며 현재 2단계가 진행 중입니다.
