CSIVEI iMaster VFD-PC10 시리즈에는 3상 380V 애플리케이션을 위한 VFD-PC10-7.5G-T4 및 VFD-PC10-11G-T4-MK 모델이 포함됩니다. 나열된 출력 전류는 7.5kW 모델의 경우 17A, 11kW 모델의 경우 25A입니다. 두 등급 모두 선택한 드라이브의 전기 사양에 따라 태양열 구동 펌핑 시스템 및 호환 가능한 산업용 모터 애플리케이션에 사용됩니다.
태양광 펌프 모드에서 7.5kW/11kW 3상 380V 태양광 펌프 및 범용 인버터 VFD는 태양광 어레이의 DC 전력을 사용하고 최대 전력점 추적(MPPT)을 적용하여 사용 가능한 태양광 입력에 따라 모터를 제어합니다. 범용 모드에서는 호환되는 펌프 및 기타 장비에 대한 가변 주파수 모터 제어를 제공합니다. 작동 모드는 필요한 응용프로그램과 제공된 구성에 따라 매개변수 P8-00을 통해 선택됩니다.
기본 모터 속도 컨트롤러와 비교하여 나열된 PC10 기능에는 수위 모니터링, 부족 부하 감지 및 프로브 오류 보고도 포함됩니다. 이러한 기능은 드라이브를 통해 수원, 저장 탱크 및 펌프 작동을 모니터링해야 하는 펌핑 시스템과 관련이 있습니다.
| 목 | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| 적용 모터 | 7.5kW / 10HP | 11kW / 15HP |
| 공칭 용량 | 15kVA | 30kVA |
| 입력 전류 | 18.9A | 27.8A |
| 출력 전류 | 17A | 25A |
| AC 입력 전압 | AC 3 PH 380V(-15%) ~ 440V(+10%) | |
| 최대. DC 입력 전압 | 900VDC | |
| 권장 Voc 범위 | 550~750VDC | |
| 권장 MPPT 범위 | 450~600VDC | |
| 시작 전압 범위 | 300 ~ 900 VDC, 매개변수 조정 가능 | |
| 소음 수준 | 최대 65dBA |
모터 전력에만 의존하기보다는 모터 정격 전류와 인버터 출력 전류 정격을 비교하여 모델을 선택하십시오. 설치하기 전에 정확한 모델 접미사, 입력 전압 요구 사항 및 해당 명판 데이터를 확인하십시오.
아래 참조 구성은 두 가지 드라이브 등급에 대해 나열된 모듈 수량을 보여줍니다. 이는 PV 시스템 설계의 출발점을 제공합니다. 최종 배열은 선택한 모듈의 전기 데이터, 현장의 최소 온도 및 펌핑 요구 사항을 기준으로 확인되어야 합니다.
| 모델 | 37±1V 모듈, 250W±5Wp | 45±1V 모듈, 300W±5Wp | ||
| 문자열당 모듈 | 문자열 | 문자열당 모듈 | 문자열 | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| 목 | 사양 |
| 정격 주파수 | 50/60Hz |
| 입력 주파수 범위 | ±5%(47.5~63Hz) |
| 출력 전압 | 0 ~ 입력 전압 |
| 출력 주파수 | 0.1~500Hz |
| 최대 주파수 | 0~500Hz(SVC 및 V/F 제어) |
| 캐리어 주파수 | 0.8kHz ~ 8kHz, 로드에 맞게 자동 조정(최대 16kHz 지원) |
| 주파수 분해능 | 디지털 설정 0.01Hz; 아날로그 설정 최대 주파수의 0.025% |
| 제어 모드 | 센서리스 벡터 제어(SVC); V/F 제어 |
| 시동 토크 | 0.5Hz / 150%(SVC) |
| 속도 범위 | 1:100(SVC) |
| 속도 안정성 정확도 | ±0.5%(SVC) |
| 과부하 용량 | 60초 동안 150% 정격 전류; 12초 동안 170%; 1.5초 동안 190% |
| 토크 부스트 | 자동 토크 부스트; 수동 부스트 0.1% ~ 30.0% |
| V/F 곡선 | 선형, 다점 및 사각 곡선(1.2 / 1.4 / 1.6 / 1.8 / 2.0 전력) |
| V/F 분리 | 완전분리, 반분리 |
| 가속/감속 | 선형 또는 S-곡선, 0.0 ~ 6500.0초 |
| DC 제동 | 시작 주파수 0.00Hz ~ 최대 주파수; 시간 0.0~36.0초; 현재 0.0% ~ 100.0% |
| 조그 제어 | 조그 주파수 0.00Hz ~ 최대 주파수(기본값 5Hz); 가속/감속 0.0~6500.0초 |
| 내장 PID | 예, 외부 컨트롤러가 없는 압력, 유량 또는 온도 폐쇄 루프용 |
| AVR | 그리드 전압이 변동할 때 출력 전압이 안정적으로 유지됩니다. |

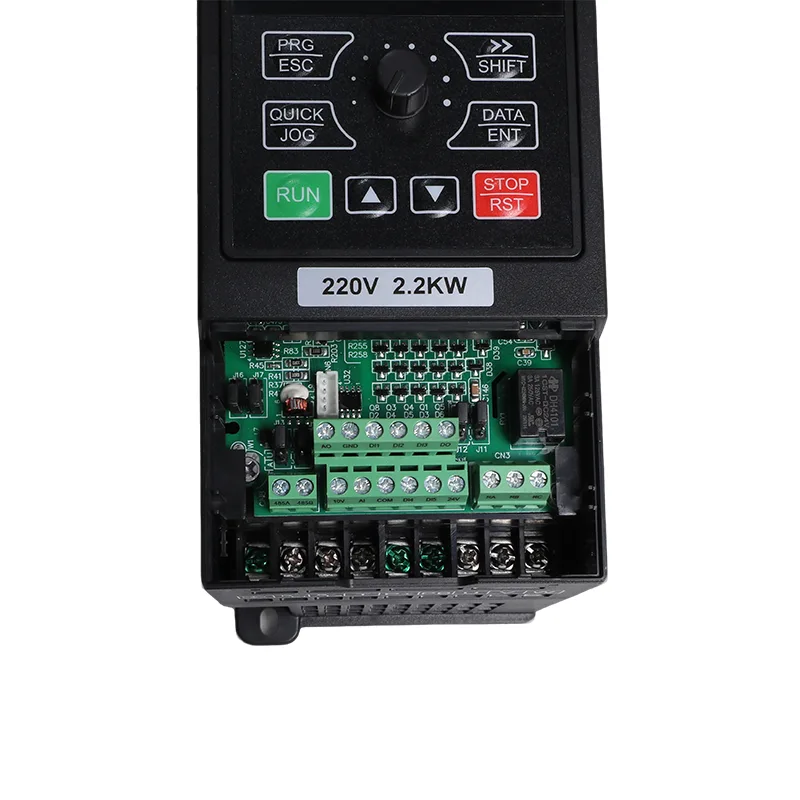

| 입력 단자 | 5개의 디지털 입력, DI5는 최대 50kHz의 고속 펄스를 지원합니다. 1개의 아날로그 입력 0-10 V 또는 0-20 mA; 1개의 키패드 전위차계 입력 |
| 출력 단자 | 최대 50kHz의 고속 펄스 출력 1개; 1개의 릴레이 출력; 1개의 아날로그 출력 0-20mA 또는 0-10V |
| 의사소통 | RS485, 모드버스 RTU |
| 보호 | 전원 투입 시 모터 단락, 출력 결상, 과전류, 과전압, 저전압, 과열, 과부하, 부족 부하, 약한 빛 감지 |
| 작동 온도 | -10°C ~ 50°C; 40°C 이상에서는 1°C당 1% 감소 |
| 보관온도 | -20°C ~ 60°C |
| 습기 | 95% RH 이하, 결로 없음 |
| 고도 | 1000m 이하; 1000m에서 3000m로 100m당 1% 감소 |
| 진동 | 5.9m/s²(0.6g) 이하 |
| 울로 둘러싼 땅 | IP20, 벽면 장착 또는 캐비닛, 수직 설치 |
| 유통 시스템 | 테네시, 티티 |
| EMC / 안전 | IEC 61800-3(C3); IEC 61800-5-1 |
PC10 시리즈 정보는 태양광 및 그리드 전력용으로 구성된 설치의 자동 작동 순서를 설명합니다. 문서화된 구성에서 매개변수 P8-15는 공급 모드 동작을 선택합니다. P8-15를 0으로 설정하면 드라이브는 가능한 경우 태양광 발전으로 작동하고 구성된 약한 조명 및 전환 논리에 따라 그리드를 사용합니다.
제공된 매개변수 정보에는 P8-16이 전력망 작동 간격(기본값 60분)으로 나열되고 P8-17은 태양광 작동 복귀와 관련된 지연(기본값 4초)으로 나열됩니다. 시운전하기 전에 정확한 모델 및 펌웨어 버전에 대한 설명서를 참조하여 지원되는 시퀀스 및 매개변수 기본값을 확인하십시오.
AC 백업 소스를 사용하는 시스템의 경우 배선 및 전환 배열은 해당 회로도를 따라야 합니다. 외부 스위칭 장비가 필요한지 확인하십시오. 인버터만으로 모든 소스 전환 기능을 수행한다고 가정하지 마십시오.
공유 물 공급, 관개 및 양식 시스템의 경우 펌프 작동은 저장 탱크의 수위와 수원의 물 가용성에 따라 달라질 수 있습니다. 나열된 PC10 매개변수는 수위 감지, 부족 부하 모니터링 및 프로브 오류 진단과 관련된 기능을 제공합니다.
제공된 매개변수 정보는 AI 수위 감지용 P8-18, 최대 수위 임계값용 P8-19, 수면 지연용 P8-20을 식별합니다. 구성된 레벨 신호 및 임계값에 따라 드라이브가 모니터링된 탱크 상태에 반응하는 방식이 결정됩니다. 센서 유형, 배선 및 실제 제어 순서는 해당 배선 다이어그램 및 매개변수 지침을 따라야 합니다.
원수 보호 정보는 경부하 감지 수준에 대해 P8-24, 감지 시간에 대해 P8-25, 재설정 설정에 대해 P8-26을 사용합니다. 이러한 매개변수는 모터 부하 감소를 사용하여 물 부족 가능성이나 관련 펌프 상태를 식별하는 경우에 적합합니다.
제공된 소스는 P8-22를 프로브 손상 모니터링 임계값으로 식별하고 E43을 해당 프로브 오류 표시로 식별합니다. 시스템을 구성하거나 문제를 해결할 때 해당 모델 매뉴얼에서 알람 정의 및 감지 조건을 확인하십시오.
수위 및 저부하 기능은 올바른 센서 선택, 설치 및 매개변수 설정에 따라 달라집니다. 제품 문서에 명시된 조건에 따라 시운전하고 테스트해야 합니다.
제공된 PC10 시리즈 정보에는 패널 명령과 통신 명령이 전원을 껐다 켜도 유지될 수 있다고 명시되어 있습니다. 실제 재시작 동작은 구성된 명령 소스, 재시작 매개변수 및 애플리케이션의 안전 요구 사항을 기준으로 확인해야 합니다.
RS485 Modbus RTU가 통신 인터페이스로 나열됩니다. 소스는 모니터링 매개변수 U0-49를 공급 모드 상태로 식별하며, 0은 그리드 작동을 나타내고 1은 태양광 작동을 나타냅니다. 이 정보는 해당 통신 문서에서 레지스터 정의와 사용 가능한 상태 값을 확인한 후 호환 가능한 모니터링 시스템에서 사용될 수 있습니다.
원격 모니터링은 컨트롤러가 지속적으로 참여하지 않는 물 탱크, 관개 스테이션 또는 기타 현장에서 드라이브가 작동할 때 유용합니다. 표시된 상태가 실제 작동 상태와 일치하는지 확인하기 위해 통신 설정을 테스트해야 합니다.
범용 모드에서 인버터는 호환 장비에 대한 가변 주파수 모터 제어를 제공합니다. 나열된 제어 방법은 센서리스 벡터 제어(SVC) 및 V/F 제어이며 내장 PID, 조정 가능한 가속 및 감속, JOG 제어 및 Modbus RTU 통신을 포함한 추가 기능이 있습니다.
광산 탈수, 채석장 먼지 억제, 산업 순환 및 프로세스 펌프와 같은 호환 응용 분야에 대해 범용 구성을 고려할 수 있습니다. 모델은 모터의 정격 전류, 부하 특성, 가속 요구 사항 및 작동 의무와 일치해야 합니다.
매개변수 P8-00은 제공된 정보에서 작동 모드 선택 매개변수로 식별됩니다. 모드는 실제 애플리케이션과 제공된 모델의 지침에 따라 구성되어야 합니다. 태양광 펌프와 범용 작동 간의 모든 변경은 규정된 매개변수 설정 및 시운전 절차를 따라야 합니다.
시추공이나 강물을 분배 탱크로 펌핑하는 경우 드라이브의 태양광 작동 및 나열된 레벨 모니터링 기능을 시스템 설계의 일부로 고려할 수 있습니다. 드라이브를 선택하기 전에 모터 정격, 펌핑 헤드, 필요한 물량 및 탱크 수준 제어를 정의해야 합니다.
공유 관개 시스템은 중앙 펌프를 사용하여 여러 밭이나 관개 구역에 공급할 수 있습니다. 선택에는 필요한 유량, 총 동적 수두, 일일 작동 일정 및 태양광 또는 그리드 전력의 가용성이 반영되어야 합니다.
양식장의 물 교환 및 순환 펌프는 모터와 펌프 배열이 호환되는 가변 주파수 제어를 사용할 수 있습니다. 필요한 펌핑 일정과 물 관리 제어는 현장의 전력 공급과 함께 고려해야 합니다.
범용 모드에서는 드라이브가 광산 배수, 구덩이 수 관리 및 먼지 억제 펌핑 장비와 호환되는지 평가할 수 있습니다. 모터 정격, 부하 조건, 환경 요구 사항 및 특정 설치에 필요한 제어 방법을 확인하십시오.
호환 가능한 공정수 순환, 냉각탑 보충 및 기타 산업용 펌핑 작업을 위해 범용 구성을 고려할 수 있습니다. 필요한 유량, 작동 압력 및 모터 특성은 시스템 설계의 일부로 평가되어야 합니다.
| 목 | 사양 |
|---|---|
| 정격 주파수 | 50/60Hz |
| 입력 주파수 범위 | ±5%(47.5~63Hz) |
| 출력 전압 | 0 ~ 입력 전압 |
| 출력 주파수 | 0.1~500Hz |
| 최대 주파수 | 0~500Hz(SVC 및 V/F 제어) |
| 캐리어 주파수 | 0.8kHz ~ 8kHz, 로드에 맞게 자동 조정; 최대 16kHz 지원 |
| 주파수 분해능 | 디지털 설정 0.01Hz; 아날로그 설정 최대 주파수의 0.025% |
| 제어 모드 | 센서리스 벡터 제어(SVC); V/F 제어 |
| 시동 토크 | 0.5Hz / 150%(SVC) |
| 속도 범위 | 1:100(SVC) |
| 속도 안정성 정확도 | ±0.5%(SVC) |
| 과부하 용량 | 60초 동안 150% 정격 전류; 12초 동안 170%; 1.5초 동안 190% |
| 토크 부스트 | 자동 토크 부스트; 수동 부스트 0.1% ~ 30.0% |
| V/F 곡선 | 선형, 다점 및 사각 곡선(1.2 / 1.4 / 1.6 / 1.8 / 2.0 전력) |
| V/F 분리 | 완전분리, 반분리 |
| 가속/감속 | 선형 또는 S-곡선, 0.0 ~ 6500.0초 |
| DC 제동 | 시작 주파수 0.00Hz ~ 최대 주파수; 시간 0.0~36.0초; 현재 0.0% ~ 100.0% |
| 조그 제어 | 조그 주파수 0.00Hz ~ 최대 주파수(기본값 5Hz); 가속/감속 0.0~6500.0초 |
| 내장 PID | 예, 외부 컨트롤러가 없는 압력, 유량 또는 온도 폐쇄 루프용 |
| AVR | 그리드 전압이 변동할 때 출력 전압이 안정적으로 유지됩니다. |
| 입력 단자 | 5개의 디지털 입력, DI5는 최대 50kHz의 고속 펄스를 지원합니다. 1개의 아날로그 입력 0-10 V 또는 0-20 mA; 1개의 키패드 전위차계 입력 |
| 출력 단자 | 최대 50kHz의 고속 펄스 출력 1개; 1개의 릴레이 출력; 1개의 아날로그 출력 0-20mA 또는 0-10V |
| 의사소통 | RS485, 모드버스 RTU |
| 보호 | 전원 투입 시 모터 단락, 출력 결상, 과전류, 과전압, 저전압, 과열, 과부하, 부족 부하, 약한 빛 감지 |
| 작동 온도 | -10°C ~ 50°C; 40°C 이상에서는 1°C당 1% 감소 |
| 보관온도 | -20°C ~ 60°C |
| 습기 | 95% RH 이하, 결로 없음 |
| 고도 | 1000m 이하; 1000m에서 3000m로 100m당 1% 감소 |
| 진동 | 5.9m/s²(0.6g) 이하 |
| 울로 둘러싼 땅 | IP20, 벽면 장착 또는 캐비닛, 수직 설치 |
| 유통 시스템 | 테네시, 티티 |
| EMC / 안전 | IEC 61800-3(C3); IEC 61800-5-1 |
인클로저는 IP20 등급이며 물 유입에 대한 보호 기능을 제공하지 않습니다. 드라이브는 환기가 적절하고 온도, 습도 및 설치 요구 사항에 따라 적절한 실내 또는 보호 인클로저 환경에 설치되어야 합니다.
제공된 참조 구성은 250Wp 정격의 18개 모듈로 구성된 3개 스트링 또는 300Wp 정격의 15개 모듈로 구성된 3개 스트링을 지정합니다. 이러한 배열은 각각 54개 모듈 또는 45개 모듈에 해당하며 두 경우 모두 계산된 공칭 어레이 전력은 13.5kWp입니다. 최종 스트링 설계는 모듈 데이터시트, 현장의 최저 온도 및 인버터의 DC 전압 한계를 기준으로 검증되어야 합니다.
제공된 사양에는 최대 소음 수준이 65dBA로 나와 있습니다. 추가 음향 처리가 필요한지 여부는 설치 위치, 실내 음향, 운영 장비 및 해당 소음 요구 사항에 따라 다릅니다. 사람이 거주하는 건물이나 밀폐된 장비실에 드라이브를 배치할 때는 설치 환경을 고려하십시오.
범용 구성은 총 부하 및 지원되는 제어 방법과 일치해야 합니다. 벡터 제어 애플리케이션의 경우 매뉴얼에서 해당 모터 배열을 확인하십시오. 하나의 드라이브에서 여러 모터를 구동하려면 결합된 전류가 드라이브 정격 내로 유지되어야 하며 각 모터에는 적절한 과부하 보호 기능이 있어야 합니다. 선택한 제어 모드에 대한 제조업체의 지침을 따르십시오.
제공된 정보는 모니터링 매개변수 U0-49를 공급 모드 표시기로 식별하며, 0은 계통 작동을 나타내고 1은 태양광 작동을 나타냅니다. 매개변수는 지원되는 경우 Modbus RTU를 통해 읽을 수 있습니다. 원격 모니터링 시스템에 통합하기 전에 해당 매뉴얼을 참조하여 레지스터 정의 및 통신 설정을 확인하십시오.
방열판과 냉각 팬에 먼지가 없도록 유지하고, 유지 관리 일정에 따라 단자와 배선 연결을 검사하고, 주변 온도와 환기를 모니터링하십시오. 나열된 작동 온도 범위는 -10°C ~ 50°C이며 40°C 이상에서는 정격이 감소됩니다. 제공된 고도 지침에는 1000m 이상의 정격 감소도 지정되어 있습니다. 검사 간격 및 유지 관리 절차에 대한 정확한 모델의 지침을 따르십시오.
아니요. 제공된 PC10 시리즈 정보에는 태양광 펌프 모드와 범용 인버터 모드가 나열되어 있습니다. 태양광 펌프 작동에는 MPPT 및 문서화된 펌핑 관련 보호 기능이 포함되며, 범용 작동에는 SVC 또는 V/F 모터 제어, PID 및 Modbus RTU가 지원됩니다. 매개변수 P8-00은 모드 선택 매개변수로 식별됩니다. 모델별 매뉴얼에서 허용되는 설정 및 모드 변경 절차를 확인하십시오.
