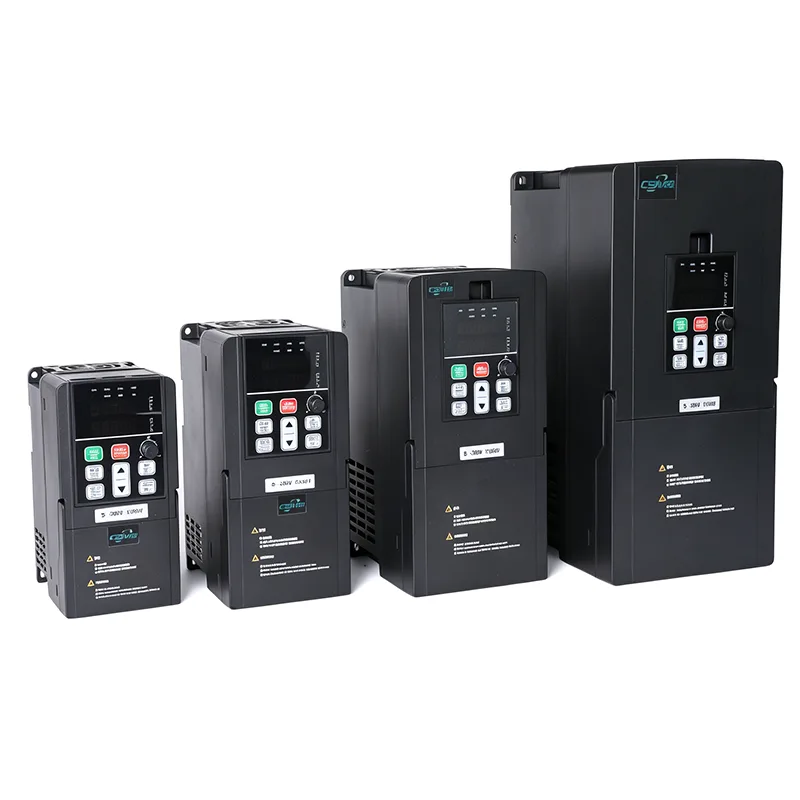

15HP 11kw VFD 주파수 구동 펌프 VFD

CSIVEI 15HP 11kw VFD 주파수 구동 펌프 VFD는 대규모 산업 장비를 위한 고전력 솔루션입니다. 중장비, 원심 냉각기, 광산 컨베이어 및 대형 수처리 펌프용으로 설계된 이 드라이브는 고급 모터 제어 알고리즘을 통해 강력한 성능을 제공합니다.

문의 보내기

제품 설명

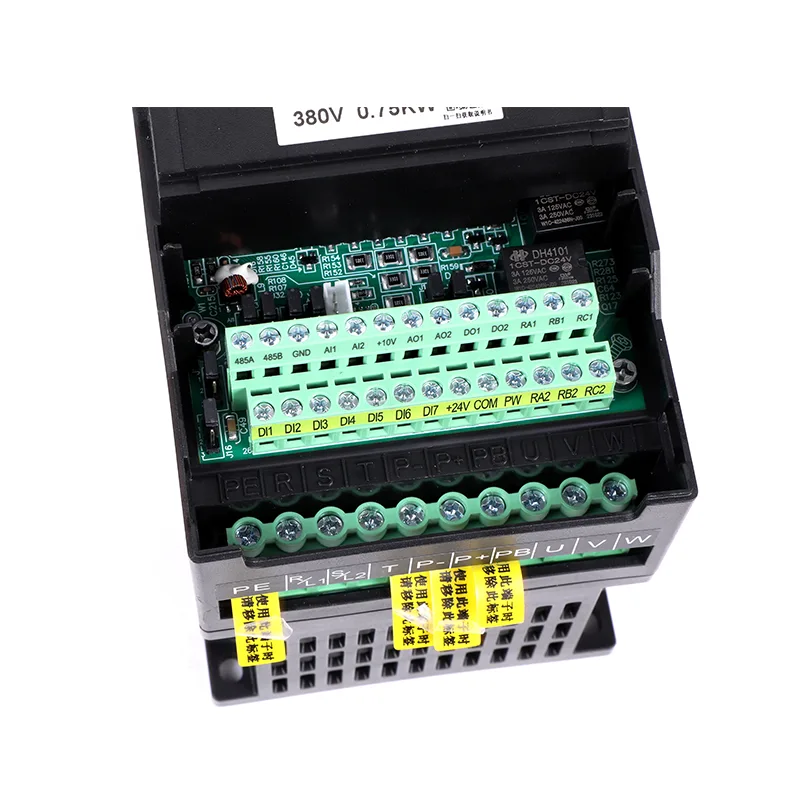

주요 특징으로는 높은 과부하 용량, 고조파 완화를 위한 내장형 DC 리액터, 다중 통신 인터페이스, 구성 가능한 I/O 확장 등이 있습니다. 강화된 냉각 시스템을 갖춘 견고한 인클로저는 고온 산업 환경에서 안정적인 작동을 보장합니다.

에너지 절약 기능과 지능형 보호 기능을 결합한 CSIVEI 15HP 11kw VFD 주파수 구동 펌프 VFD는 대용량 애플리케이션의 시스템 가동 시간과 운영 효율성을 극대화합니다.

핵심 매개변수 및 사양

일반적인 응용 분야

CSIVEI 15HP 11kw VFD 주파수 구동 펌프 VFD는 지속적인 작동이 필요한 중공업 장비에 강력한 성능을 제공합니다.

● 대형 펌프 – 주급수 펌프, 산업용 냉각 펌프

● 산업용 팬 – 광산 환기, 시멘트 플랜트 팬, 집진기

● 압축기 – 대형 공기 압축기, 질소 압축기

● 믹서 – 콘크리트 믹서, 화학 반응기, 펄프 믹서

● 원심분리기 – 설탕 원심분리기, 오일 원심분리기, 디캔터

강화된 냉각 및 고조파 완화 기능을 통해 열악한 환경에서도 안정적인 작동을 보장합니다.

강력한 보호 및 신뢰성

까다로운 산업 환경을 견딜 수 있도록 제작된 CSIVEI VFD 시리즈는 다양한 보호 메커니즘을 통합하여 지속적인 작동과 연장된 서비스 수명을 보장합니다.

포괄적인 모터 보호 - 통합 보호에는 과전압, 저전압, 과전류, 과열, 위상 손실 및 단락 보호가 포함됩니다. 드라이브는 드라이브와 연결된 모터 모두의 손상을 방지하기 위해 자동으로 트립되거나 출력을 제한합니다.

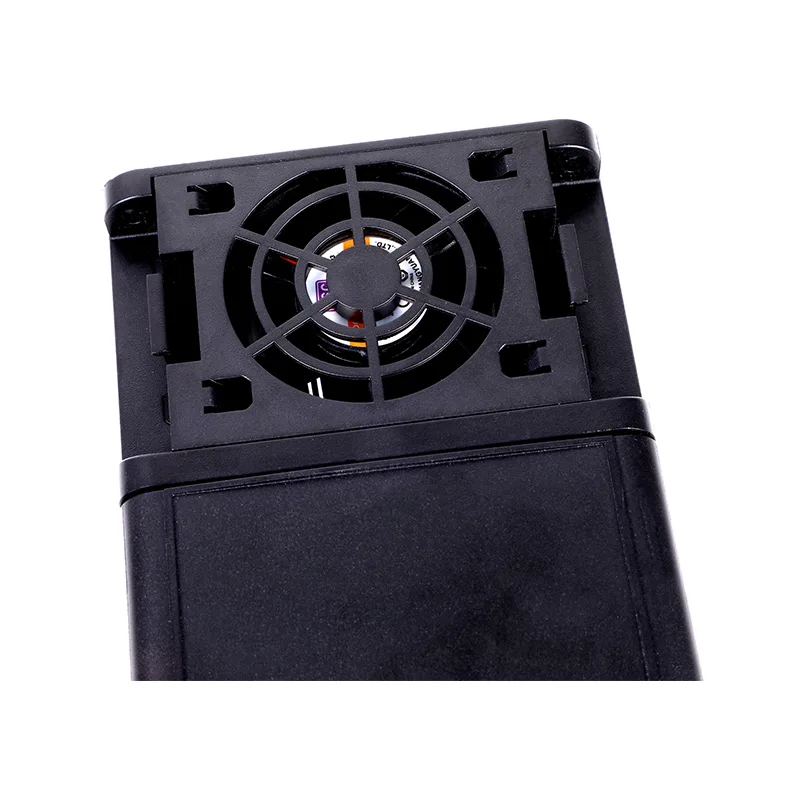

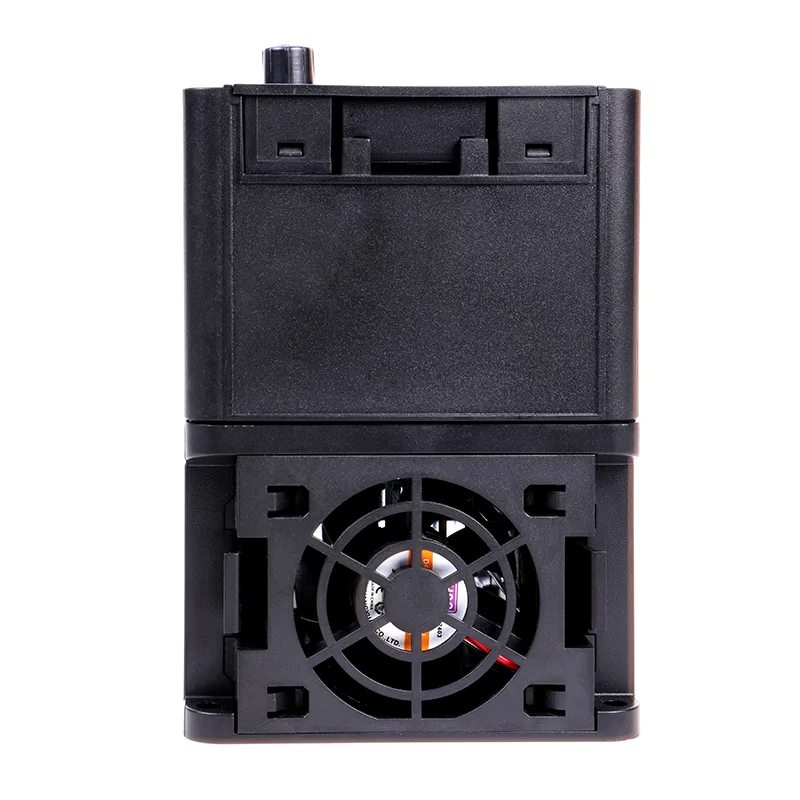

열 관리 – 지능형 팬 제어는 내부 온도 및 부하 조건에 따라 냉각을 조정하여 소음을 최소화하고 팬 수명을 연장합니다. 고전력 모델은 향상된 열 방출을 위해 강화된 방열판 설계를 특징으로 합니다.

환경 보호 – 제어판 설치에 적합한 표준 IP20 인클로저. 선택 사항인 IP40/IP54/IP66 인클로저는 먼지가 많거나 습하거나 세척 가능한 환경의 애플리케이션에 사용할 수 있습니다. PCB의 컨포멀 코팅은 습기와 오염 물질로부터 추가적인 보호 기능을 제공합니다.

내장형 EMC 필터 - 선택한 모델에는 통합 전자기 호환성 필터가 포함되어 있어 CE 및 기타 EMC 표준 준수를 단순화하고 설치 비용을 절감합니다.

자주 묻는 질문

V/F 제어와 벡터 제어의 차이점은 무엇입니까?

V/F 제어는 고정된 전압 대 주파수 비율을 유지합니다. 정확한 속도 제어가 중요하지 않은 팬, 펌프 및 일반 응용 분야에 적합합니다. 벡터 제어는 자속과 토크를 분리하므로 독립적으로 제어할 수 있습니다. 이를 통해 더 높은 시동 토크(0.5Hz에서 최대 150%)와 더 나은 속도 정확도를 제공합니다. 센서리스 벡터에는 인코더가 필요하지 않습니다. 폐쇄 루프 벡터는 속도 정확도를 0.1%로 높입니다. 대부분의 CSIVEI 드라이브는 두 가지를 모두 지원하므로 귀하의 애플리케이션에 적합한 것을 선택할 수 있습니다.

내 모터에 적합한 VFD를 어떻게 선택합니까?

고려해야 할 몇 가지 사항:

● 모터 출력 - VFD는 모터 정격과 일치하거나 약간 커야 합니다.

● 입력 전압 - 단상 230V 또는 3상 400V, 공급 장치와 일치하는지 확인하세요.

● 부하 유형 - 컨베이어나 압출기와 같은 일정한 토크 부하에는 일반적으로 모터 출력의 100~120% 크기의 VFD가 필요합니다. 팬 및 펌프와 같은 가변 토크 부하는 모터 전력에 맞는 VFD를 사용하는 경우가 많으며 에너지도 절약할 수 있습니다.

● 환경 - 먼지가 많거나 습하거나 실외에 있는 경우 더 높은 IP 등급(IP40, IP54, IP66)을 선택하거나 드라이브를 보호된 인클로저에 넣으세요.

● 통신 - PLC 또는 SCADA와 통신해야 하는 경우 드라이브가 해당 프로토콜을 지원하는지 확인하세요(Modbus RTU는 표준, Profibus, 이더넷/IP 등은 선택 사항).

● CSIVEI에는 다른 의견을 원하는 경우를 위한 크기 조정 도구와 기술 지원도 있습니다.

3상 모터와 함께 단상 입력 VFD를 사용할 수 있습니까?

예. CSIVEI의 단상 230V 드라이브는 단상 입력을 받아 모터에 3상 전력을 출력합니다. 이는 단상 전원만 사용할 수 있지만 3상 모터의 효율성과 안정성을 원하는 경우에 일반적으로 사용되는 설정입니다. 모터 전압이 드라이브 출력(230V 3상)과 일치하는지 확인하십시오.

외부 제동 저항이 필요합니까?

상황에 따라 다릅니다. 원심 분리기, 크레인, 호이스트 또는 와인더와 같이 급격한 감속이 필요하거나 부하의 관성이 높은 경우에는 그렇습니다. 내부 제동 장치가 있는 드라이브에서는 저항기가 회생 에너지를 처리하여 과전압 오류를 방지하고 정지 시간을 단축합니다. 감속 속도가 느린 팬과 펌프의 경우 일반적으로 건너뛸 수 있습니다.

어떤 통신 프로토콜이 지원되나요?

모든 CSIVEI 드라이브에는 RS485를 통한 Modbus RTU가 표준으로 제공됩니다. Profibus DP, Profinet, Ethernet/IP, CANopen 및 DeviceNet에 대한 옵션 모듈을 사용할 수 있습니다. 이를 통해 원격 모니터링, 매개변수 변경 및 중앙 집중식 제어를 위해 주요 PLC 및 SCADA 시스템과 통합할 수 있습니다.

처음으로 드라이브를 설정하는 방법은 무엇입니까?

CSIVEI 드라이브에는 몇 분 안에 필수 사항을 안내하는 빠른 시작 마법사가 있습니다.

모터 명판 데이터(전력, 전압, 전류, 주파수, RPM)를 입력하고, 애플리케이션 매크로(팬/펌프, 컨베이어, 일정 토크)를 선택하고, 가속 및 감속 시간을 설정하고, 주파수 소스(키패드, 아날로그 입력, 통신)를 선택하고, 자동 튜닝을 실행하여 모터 제어를 최적화합니다. 설명서에는 모든 세부 정보가 포함되어 있으며, 키패드는 분리 가능하므로 필요한 경우 원격으로 조작할 수 있습니다.

드라이브에는 어떤 보호 기능이 내장되어 있나요?

CSIVEI 드라이브에는 과전압, 저전압, 과전류, 단락, 과열(방열판), 입력 또는 출력의 위상 손실, 모터 과부하(전자 열 과부하, I²t)와 같은 견고한 보호 세트가 포함되어 있습니다. 이를 통해 안정적인 작동을 유지하고 장비 수명을 연장할 수 있습니다.

하나의 VFD에서 여러 모터를 실행할 수 있습니까?

예, 총 전류 소모가 드라이브의 출력 정격 내에서 유지되고, 각 모터에 자체 열 과부하 보호 기능이 있으며, V/F 제어를 사용하는 경우 단일 드라이브에서 여러 모터를 병렬로 실행할 수 있습니다(다중 모터 설정에는 벡터 제어가 권장되지 않음). 이는 모터가 동일한 속도로 함께 작동하는 팬 어레이, 컨베이어 섹션 또는 펌프 스테이션에서 일반적입니다.

일반적인 오류를 해결하려면 어떻게 해야 합니까?

드라이브는 빠른 진단을 위해 키패드에 오류 코드를 표시합니다.

● OC(과전류) – 단락, 모터 권선 문제 또는 너무 짧은 가속 시간을 확인하세요.

● OV(과전압) – 제동 저항기(사용된 경우)를 확인하거나 감속 시간이 너무 짧습니다.

● UV(저전압) - 입력 전원 및 배선을 확인하세요.

● OH(과열) – 냉각 팬, 주변 온도, 장착 간격을 확인하세요.

● OL(과부하) - 모터 부하를 확인하고 가속 시간을 늘리거나 드라이브 크기를 늘리는 것을 고려합니다.

설명서에는 자세한 단계가 포함된 전체 오류 코드 표가 있습니다. 여전히 문제가 있는 경우 CSIVEI 기술 지원이 도움을 드릴 수 있습니다.

VFD는 어떻게 에너지를 절약합니까?

팬 및 펌프와 같은 가변 토크 부하의 경우 전력은 친화력 법칙을 따릅니다. 이는 속도의 세제곱에 비례합니다. 속도를 20% 낮추면 에너지 사용량이 약 50% 줄어듭니다. 자동 에너지 최적화(AEO) 기능은 추가 절감을 위해 실제 부하에 맞춰 전압을 낮춥니다. 또한 절전 모드는 수요가 적은 기간 동안 모터를 꺼서 유휴 전력 소모를 제거합니다.

VFD의 일반적인 수명은 얼마나 되며 이를 유지하려면 어떻게 해야 합니까?

적절한 설치 및 조건을 갖춘 VFD는 10~15년 동안 지속될 수 있습니다. 주요 유지 관리: 인클로저를 깨끗하게 유지하십시오. 먼지가 쌓이면 냉각 효율성이 저하됩니다. 냉각 팬을 점검하십시오(일반적으로 수명은 3~7년입니다. 소음이 나거나 고장 나면 교체하십시오). DC 버스 커패시터를 검사하십시오. 시간과 온도에 따라 노후화됩니다. 드라이브를 2년 이상 보관한 경우 전원을 켜기 전에 캡을 다시 덮으십시오. 주변 온도를 모니터링합니다. 가끔 키패드나 외부 저장 장치에 매개변수를 백업하십시오. 6~12개월마다 빠른 검사를 하면 예상치 못한 일을 방지하는 데 도움이 됩니다.

VFD를 실외 또는 세척 환경에서 사용할 수 있습니까?

표준 IP20 드라이브는 깨끗하고 건조한 패널에 있어야 합니다. 실외 또는 열악한 환경의 경우 CSIVEI는 더 높은 IP 등급을 제공합니다.

● IP40 – 직물 공장이나 목공 작업장처럼 먼지가 많은 장소에 적합

● IP54/IP55 – 방진 및 방수 기능; 실외 인클로저 및 세척 구역에 적합

● IP66 – 완전 방진 기능과 강력한 워터제트 기능을 제공합니다. 별도의 인클로저 없이 식품 가공, 세차 또는 실외 사용에 적합

● 부식성 가스가 있는 경우 PCB에 컨포멀 코팅을 하는 것이 좋습니다.

VFD에는 보증 및 기술 지원이 제공됩니까?

예. CSIVEI 드라이브에는 제조일로부터 18개월(또는 설치일로부터 12개월 중 더 늦은 날짜)의 표준 보증이 제공됩니다. 중요한 애플리케이션에는 연장 보증 옵션을 사용할 수 있습니다. 글로벌 기술 지원은 이메일, 전화, 온라인 리소스를 통해 제공됩니다. 사용자 매뉴얼, 애플리케이션 가이드, 구성 소프트웨어가 모두 포함되어 있습니다.
