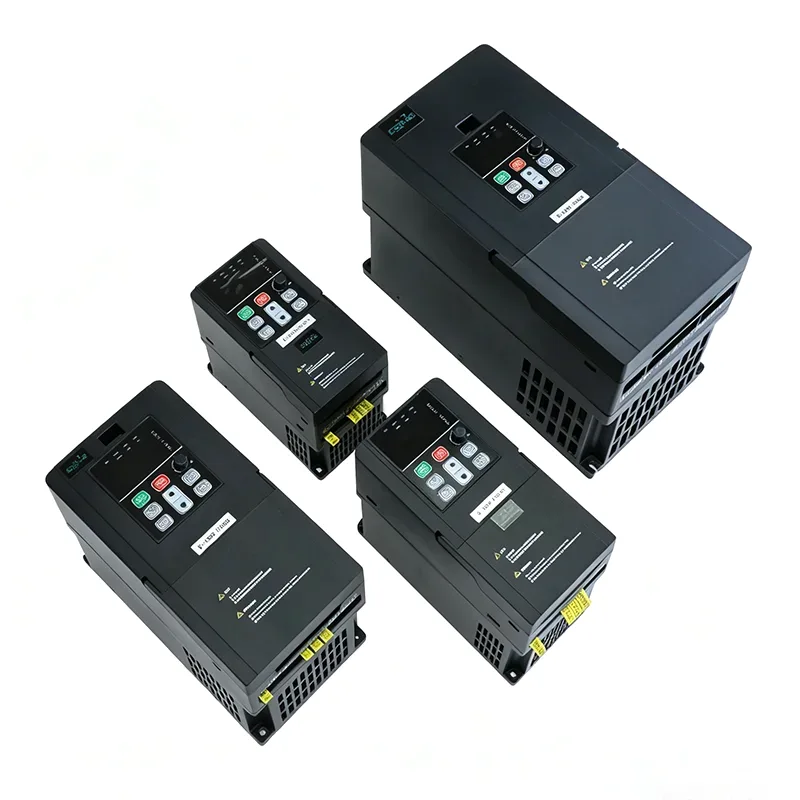

40HP 30kw 3상 380V VFD AC 드라이브

높은 시동 토크, 내장 EMI 필터, 이중 냉각 시스템, 이더넷/IP 및 Profinet을 포함한 광범위한 통신 옵션을 갖춘 고급 벡터 제어 기능을 갖추고 있습니다. 강화된 버스바를 갖춘 견고한 IP20/IP21 인클로저는 가장 까다로운 산업 환경에서도 안정적인 작동을 보장합니다.

지능형 에너지 관리 및 포괄적인 진단 기능을 갖춘 CSIVEI 40HP 30kw 3상 380V VFD AC 드라이브는 중요한 산업 공정에 필요한 성능과 정밀도를 제공합니다.

핵심 매개변수 및 사양

일반적인 응용 분야

CSIVEI 40HP 30kw 3상 380V VFD AC 드라이브는 고전력 산업 및 인프라 애플리케이션용으로 제작되었습니다.

●  고압 펌프 – 담수화 플랜트, 파이프라인 펌프, 유압 시스템

●  대형 압축기 – 산업용 공기 스테이션, 가스 압축기

●  채굴 컨베이어 – 장거리 벨트 컨베이어, 광석 처리 시스템

●  원심형 냉각기 – 대형 HVAC 시스템, 지역 냉방

●  와인더 및 언와인더 – 제지 공장, 직물 와인딩, 와이어 인발

에너지 절약 알고리즘과 예측 유지 관리 기능으로 총 소유 비용이 절감됩니다.

에너지 효율성 및 비용 절감

CSIVEI VFD 시리즈는 지능형 모터 제어 및 에너지 최적화 기능을 통해 산업 시설에서 에너지 소비 및 운영 비용을 줄이는 데 도움이 됩니다.

자동 에너지 최적화(AEO)– 드라이브는 모터 부하를 지속적으로 모니터링하고 실제 수요에 맞게 전압과 전류를 자동으로 조정합니다. 이 기능은 팬, 펌프 등 가변 토크 응용 분야에서 에너지 소비를 20~50%까지 줄일 수 있습니다.

절전 모드– 시스템 수요가 미리 설정된 임계값 아래로 떨어지면 드라이브는 자동으로 모터를 정지시켜 유휴 전력 소비를 제거합니다. 수요가 회복되면 드라이브는 원활하게 다시 시작됩니다.

PID 컨트롤러– 내장된 PID 제어를 통해 외부 컨트롤러 없이 압력, 유량 또는 온도를 정밀하게 조절할 수 있어 시스템이 최적의 효율성 지점에서 작동하도록 보장합니다.

에너지 모니터링– 모터 전류, 전압, 전력 및 에너지 소비의 실시간 표시를 통해 운영자는 에너지 사용량을 추적하고 최적화 기회를 식별할 수 있습니다.

자주 묻는 질문

V/F 제어와 벡터 제어의 차이점은 무엇입니까?

V/F 제어는 고정된 전압 대 주파수 비율을 유지합니다. 정확한 속도 제어가 중요하지 않은 팬, 펌프 및 일반 응용 분야에 적합합니다. 벡터 제어는 자속과 토크를 분리하므로 독립적으로 제어할 수 있습니다. 이를 통해 더 높은 시동 토크(0.5Hz에서 최대 150%)와 더 나은 속도 정확도를 제공합니다. 센서리스 벡터에는 인코더가 필요하지 않습니다. 폐쇄 루프 벡터는 속도 정확도를 0.1%로 높입니다. 대부분의 CSIVEI 드라이브는 두 가지를 모두 지원하므로 귀하의 애플리케이션에 적합한 것을 선택할 수 있습니다.

외부 제동 저항이 필요합니까?

상황에 따라 다릅니다. 원심 분리기, 크레인, 호이스트 또는 와인더와 같이 급격한 감속이 필요하거나 부하의 관성이 높은 경우에는 그렇습니다. 내부 제동 장치가 있는 드라이브에서는 저항기가 회생 에너지를 처리하여 과전압 오류를 방지하고 정지 시간을 단축합니다. 감속 속도가 느린 팬과 펌프의 경우 일반적으로 건너뛸 수 있습니다.

어떤 통신 프로토콜이 지원되나요?

모든 CSIVEI 드라이브에는 RS485를 통한 Modbus RTU가 표준으로 제공됩니다. Profibus DP, Profinet, Ethernet/IP, CANopen 및 DeviceNet에 대한 옵션 모듈을 사용할 수 있습니다. 이를 통해 원격 모니터링, 매개변수 변경 및 중앙 집중식 제어를 위해 주요 PLC 및 SCADA 시스템과 통합할 수 있습니다.

처음으로 드라이브를 설정하는 방법은 무엇입니까?

우리는 몇 분 안에 필수 사항을 안내하는 빠른 시작 마법사를 제공합니다.

모터 명판 데이터(전력, 전압, 전류, 주파수, RPM)를 입력하고, 애플리케이션 매크로(팬/펌프, 컨베이어, 일정 토크)를 선택하고, 가속 및 감속 시간을 설정하고, 주파수 소스(키패드, 아날로그 입력, 통신)를 선택하고, 자동 튜닝을 실행하여 모터 제어를 최적화합니다. 설명서에는 모든 세부 정보가 포함되어 있으며, 키패드는 분리 가능하므로 필요한 경우 원격으로 조작할 수 있습니다.

드라이브에는 어떤 보호 기능이 내장되어 있나요?

CSIVEI 드라이브에는 과전압, 저전압, 과전류, 단락, 과열(방열판), 입력 또는 출력의 위상 손실, 모터 과부하(전자 열 과부하, I²t)와 같은 견고한 보호 세트가 포함되어 있습니다. 이를 통해 안정적인 작동을 유지하고 장비 수명을 연장할 수 있습니다.

하나의 VFD에서 여러 모터를 실행할 수 있습니까?

예, 총 전류 소모가 드라이브의 출력 정격 내에서 유지되고, 각 모터에 자체 열 과부하 보호 기능이 있으며, V/F 제어를 사용하는 경우 단일 드라이브에서 여러 모터를 병렬로 실행할 수 있습니다(다중 모터 설정에는 벡터 제어가 권장되지 않음). 이는 모터가 동일한 속도로 함께 작동하는 팬 어레이, 컨베이어 섹션 또는 펌프 스테이션에서 일반적입니다.

일반적인 오류를 해결하려면 어떻게 해야 합니까?

드라이브는 빠른 진단을 위해 키패드에 오류 코드를 표시합니다.

●  OC(과전류) – 단락, 모터 권선 문제 또는 너무 짧은 가속 시간을 확인하세요.

●  OV(과전압) – 제동 저항기(사용된 경우)를 확인하거나 감속 시간이 너무 짧습니다.

●  UV(저전압) - 입력 전원 및 배선을 확인하세요.

●  OH(과열) – 냉각 팬, 주변 온도, 장착 간격을 확인하세요.

●  OL(과부하) - 모터 부하를 확인하고 가속 시간을 늘리거나 드라이브 크기를 늘리는 것을 고려합니다.

설명서에는 자세한 단계가 포함된 전체 오류 코드 표가 있습니다. 여전히 문제가 있는 경우 CSIVEI 기술 지원이 도움을 드릴 수 있습니다.

VFD에는 보증 및 기술 지원이 제공됩니까?

예. CSIVEI 드라이브에는 제조일로부터 18개월(또는 설치일로부터 12개월 중 더 늦은 날짜)의 표준 보증이 제공됩니다. 중요한 애플리케이션에는 연장 보증 옵션을 사용할 수 있습니다. 글로벌 기술 지원은 이메일, 전화, 온라인 리소스를 통해 제공됩니다. 사용자 매뉴얼, 애플리케이션 가이드, 구성 소프트웨어가 모두 포함되어 있습니다.
