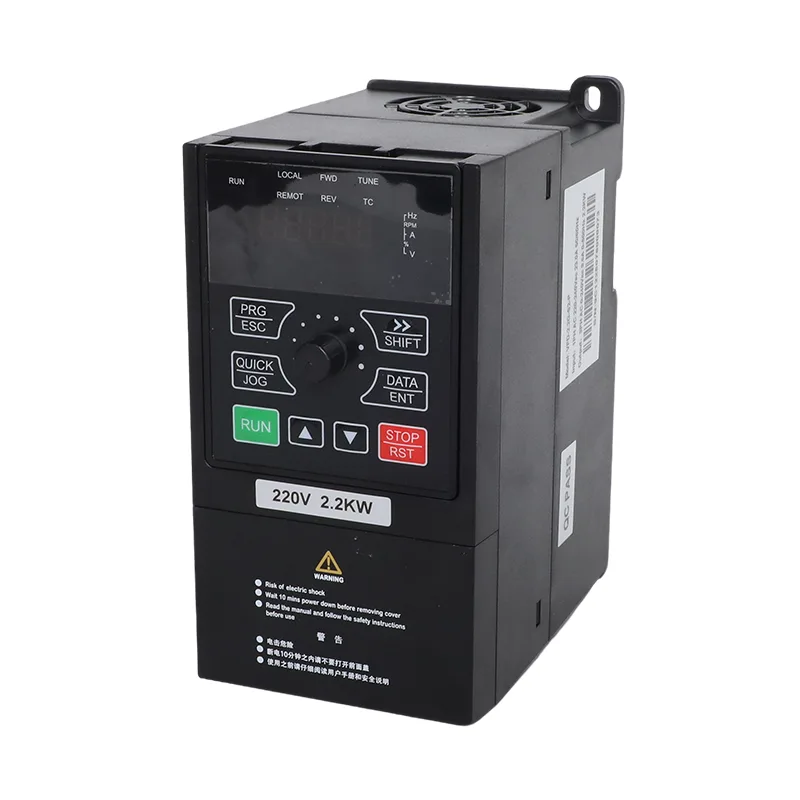

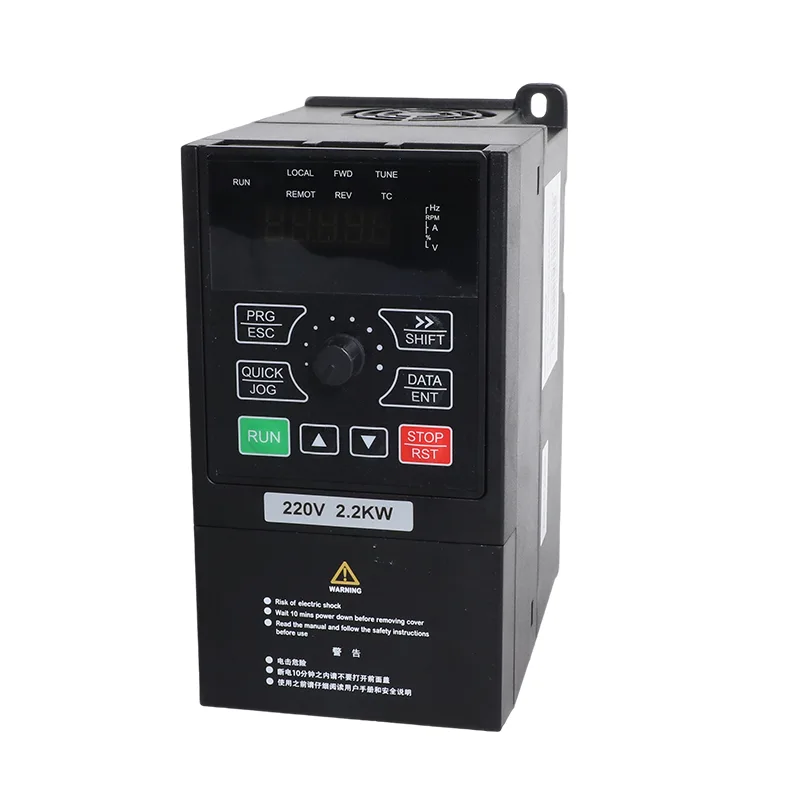

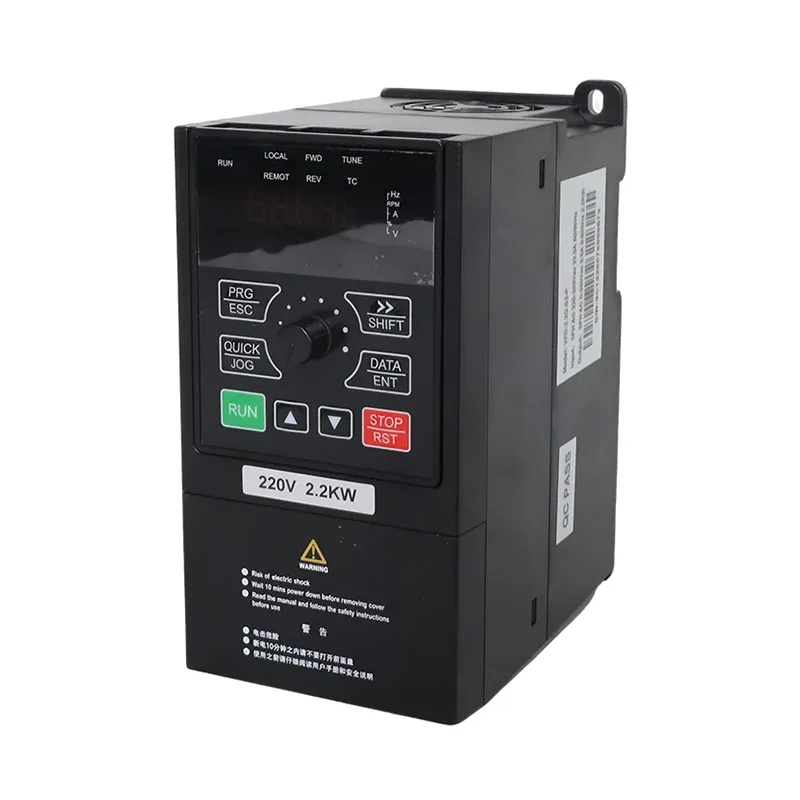

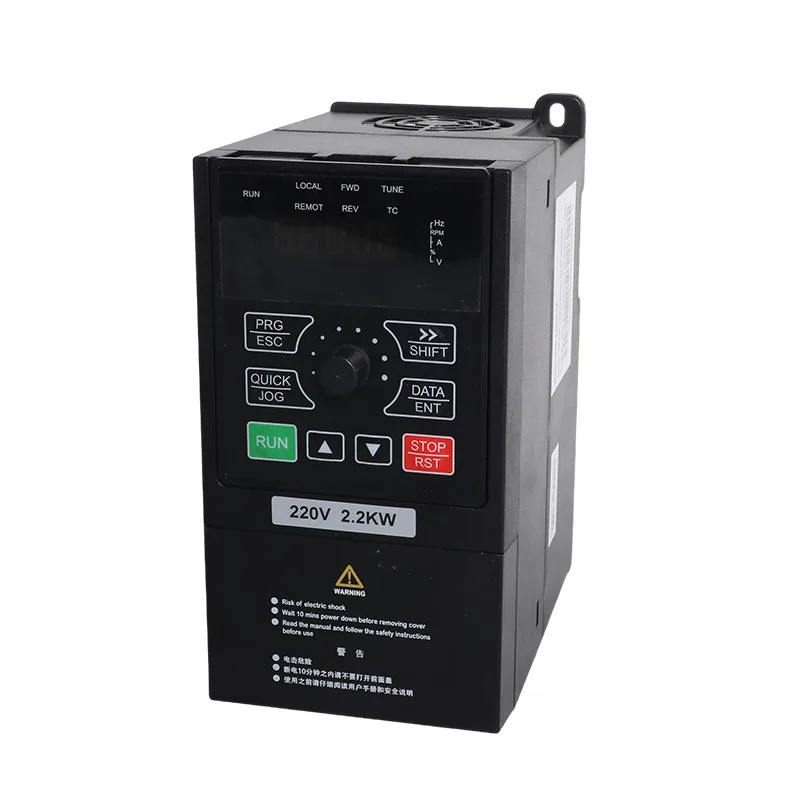

CSIVEI는 광전지 펌프 제어 또는 기존 가변 주파수 작동이 필요한 3상 모터 시스템을 위한 4.0kW/5.5kW 3상 380V 태양광 펌프 및 범용 인버터 VFD를 제조합니다. VFD-PC10-4.0G-T4 및 VFD-PC10-5.5G-T4 모델은 각각 9A 및 13A의 정격 출력 전류로 4.0kW 및 5.5kW 모터 정격을 처리합니다. 두 모델 모두 380V(-15%) ~ 440V(+10%)의 3상 AC 입력을 수용합니다.
이 시리즈는 하나의 인버터 플랫폼에 태양광 펌프 제어와 범용 모터 제어를 결합합니다. 선택한 작동 모드에 따라 드라이브가 전원 및 모터 작동을 관리하는 방법이 결정되며, 내장된 제어 및 보호 기능은 펌프 설치는 물론 호환되는 팬, 송풍기 및 공정 기계를 지원합니다. 견적을 요청할 때 적절한 모델과 구성을 설정하는 데 도움이 되도록 모터 명판 등급과 용도를 제공하십시오.
4.0kW/5.5kW 3상 380V 태양광 펌프 및 범용 인버터 VFD는 매개변수 P8-00을 통해 선택된 두 가지 작동 모드를 지원합니다.
태양광 펌프 모드 — P8-00 = 1
이 모드에서 드라이브는 MPPT 제어 및 자동 그리드 전환 기능과 함께 호환 가능한 펌프를 작동하기 위해 광전지 전력을 사용합니다. 태양광 전력이 부족한 경우 구성된 전환 순서를 통해 시스템이 그리드 전력을 사용할 수 있습니다. 이 배열은 농업용 관개, 시추공 물 공급 및 운영일 중 일부 동안 태양 에너지를 사용할 수 있는 기타 펌핑 응용 분야에 적합합니다.
범용 모드 — P8-00 = 0
이 모드에서 드라이브는 펌프, 팬, 송풍기 및 공정 기계를 포함한 호환 모터를 위한 기존 가변 주파수 인버터로 작동합니다. 센서리스 벡터 제어(SVC) 및 V/F 제어는 광전지 펌핑 기능을 사용하지 않고도 다양한 모터 제어 요구 사항을 지원합니다.
CSIVEI는 배송 전에 작동 모드를 구성할 수 있습니다. P8-00을 조정하여 모드를 변경할 수도 있으며, 설치 요구 사항이 변경되면 드라이브를 다른 응용 프로그램에 다시 할당할 수 있습니다. 관련 매개변수와 배선은 선택한 작동 모드와 일치해야 합니다.
권장되는 태양광 어레이는 인버터 정격과 모듈의 전기적 특성에 따라 다릅니다. 표 B는 두 가지 모듈 옵션, 즉 250W±5Wp 정격의 37±1V 모듈과 300W±5Wp 정격의 45±1V 모듈에 대한 모듈 및 스트링 구성을 제공합니다.
주요 DC 측 제한은 다음과 같습니다.
직렬 스트링 전압은 실제 모듈 개방 회로 전압 및 예상 작동 온도를 기준으로 평가해야 합니다. 병렬 스트링 배열은 권장 구성과 해당 DC 보호 요구 사항을 따라야 합니다. 올바른 인버터 작동을 위해서는 어레이를 지정된 전압 제한 내로 유지하는 것이 필수적입니다.
두 모델 모두 245 × 142 × 181.3mm의 동일한 하우징 치수와 107 × 235mm 장착 패턴을 공유합니다. 컴팩트한 벽면 장착 또는 캐비닛 장착 설계를 통해 인버터를 수용하기 위해 모터 정격이나 애플리케이션을 변경하지 않고도 드라이브를 펌프 제어 설치에 통합할 수 있습니다.
드라이브에는 IP20 엔클로저가 있으며 적절한 보호 위치에 수직으로 설치하도록 설계되었습니다. 설치 계획에서는 작동 환경, 전기 보호, 케이블 라우팅, 시운전 및 유지 관리를 위한 접근을 고려해야 합니다. 일반적인 작동 온도 범위는 -10°C~50°C이며, 40°C 이상에서는 정격 감소가 필요합니다.
| 목 | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| 적용 모터 | 4.0kW / 5HP | 5.5kW / 7.5HP |
| 공칭 용량 | 6kVA | 11kVA |
| 입력 전류 | 10.5A | 13.9A |
| 출력 전류 | 9A | 13A |
| AC 입력 전압 | AC 3 PH 380V(-15%) ~ 440V(+10%) | |
| 최대. DC 입력 전압 | 900VDC | |
| 권장 Voc 범위 | 550~750VDC | |
| 권장 MPPT 범위 | 450~600VDC | |
| 시작 전압 범위 | 300 ~ 900 VDC, 매개변수 조정 가능 | |
| 출력 주파수 범위 | 0~500.00Hz | |
| 소음 수준 | 최대 50dBA |
| 모델 | 37±1V 모듈, 250W±5Wp | 45±1V 모듈, 300W±5Wp | ||
| 문자열당 모듈 | 문자열 | 문자열당 모듈 | 문자열 | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| 목 | 사양 |
| 정격 주파수 | 50/60Hz |
| 입력 주파수 범위 | ±5%(47.5~63Hz) |
| 출력 전압 | 0 ~ 입력 전압 |
| 출력 주파수 | 0.1~500Hz |
| 최대 주파수 | 0~500Hz(SVC 및 V/F 제어) |
| 캐리어 주파수 | 0.8kHz ~ 8kHz, 로드에 맞게 자동 조정(최대 16kHz 지원) |
| 주파수 분해능 | 디지털 설정 0.01Hz; 아날로그 설정 최대 주파수의 0.025% |
| 제어 모드 | 센서리스 벡터 제어(SVC); V/F 제어 |
| 시동 토크 | 0.5Hz / 150%(SVC) |
| 속도 범위 | 1:100(SVC) |
| 속도 안정성 정확도 | ±0.5%(SVC) |
| 과부하 용량 | 60초 동안 150% 정격 전류; 12초 동안 170%; 1.5초 동안 190% |
| 토크 부스트 | 자동 토크 부스트; 수동 부스트 0.1% ~ 30.0% |
| V/F 곡선 | 선형, 다점 및 사각 곡선(1.2 / 1.4 / 1.6 / 1.8 / 2.0 전력) |
| V/F 분리 | 완전분리, 반분리 |
| 가속/감속 | 선형 또는 S-곡선, 0.0 ~ 6500.0초 |
| DC 제동 | 시작 주파수 0.00Hz ~ 최대 주파수; 시간 0.0~36.0초; 현재 0.0% ~ 100.0% |
| 조그 제어 | 조그 주파수 0.00Hz ~ 최대 주파수(기본값 5Hz); 가속/감속 0.0~6500.0초 |
| 내장 PID | 예, 외부 컨트롤러가 없는 압력, 유량 또는 온도 폐쇄 루프용 |
| AVR | 그리드 전압이 변동할 때 출력 전압이 안정적으로 유지됩니다. |

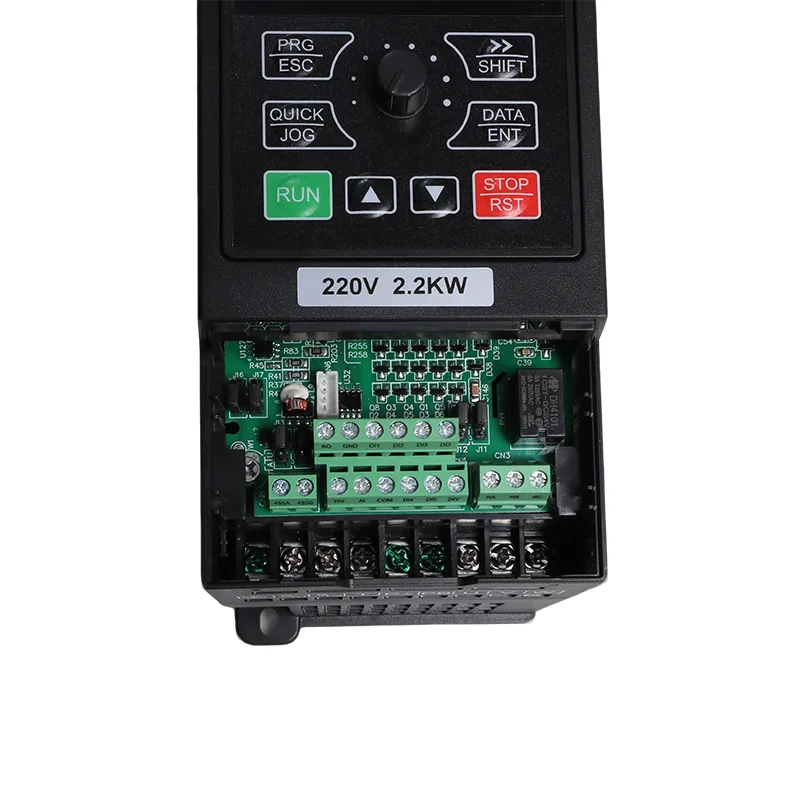

| 입력 단자 | 5개의 디지털 입력, DI5는 최대 50kHz의 고속 펄스를 지원합니다. 1개의 아날로그 입력 0-10 V 또는 0-20 mA; 1개의 키패드 전위차계 입력 |
| 출력 단자 | 최대 50kHz의 고속 펄스 출력 1개; 1개의 릴레이 출력; 1개의 아날로그 출력 0-20mA 또는 0-10V |
| 의사소통 | RS485, 모드버스 RTU |
| 보호 | 전원 투입 시 모터 단락, 출력 결상, 과전류, 과전압, 저전압, 과열, 과부하, 부족 부하, 약한 빛 감지 |
| 작동 온도 | -10°C ~ 50°C; 40°C 이상에서는 1°C당 1% 감소 |
| 보관온도 | -20°C ~ 60°C |
| 습기 | 95% RH 이하, 결로 없음 |
| 고도 | 1000m 이하; 1000m에서 3000m로 100m당 1% 감소 |
| 진동 | 5.9m/s²(0.6g) 이하 |
| 울로 둘러싼 땅 | IP20, 벽면 장착 또는 캐비닛, 수직 설치 |
| 유통 시스템 | 테네시, 티티 |
| EMC / 안전 | IEC 61800-3(C3); IEC 61800-5-1 |
iMaster VFD-PC10 시리즈는 태양광 펌프 관리와 가변 주파수 모터 제어를 결합하여 4.0kW 및 5.5kW 모델을 다양한 물 처리 및 산업 응용 분야에 적합하게 만듭니다.
광전지 펌핑과 기존 모터 제어가 모두 필요한 설치의 경우 4.0kW/5.5kW 3상 380V 태양광 펌프 및 범용 인버터 VFD를 의도한 작업에 맞게 지정하고 그에 따라 구성할 수 있습니다.
압력 조절이 필요한 용수 시스템의 경우 내장된 PID 기능은 적합한 피드백 신호를 사용하여 구성된 설정점 주위에서 모터 작동을 조정할 수 있습니다. 적절하게 선택된 압력 트랜스미터와 올바르게 구성된 제어 매개변수를 사용하면 드라이브는 수요 변화에 따라 시스템 압력을 조절할 수 있습니다. 최종 설정은 펌프, 모터 및 애플리케이션에 따라 다릅니다.
내장된 PID는 폐쇄 루프 압력, 유량 또는 온도 제어를 지원합니다. 설정점 및 피드백 소스는 사용 가능한 FC 그룹 매개변수를 통해 선택됩니다.
범용 모드는 SVC 및 V/F 제어, 60초 동안 150%의 과부하 용량, Modbus RTU와의 RS485 통신을 지원합니다.
P8-00 = 1: 태양광 펌프 모드. P8-00 = 0: 범용 인버터 모드. CSIVEI는 배송 전에 작동 모드와 요청된 매개변수를 설정할 수 있습니다.
4kW 장치는 단일 스트링을 실행하므로 스트링은 550~750VDC 창에 도달하도록 더 길게 구성됩니다. 5.5kW 장치에는 대략 두 배의 어레이 전력량이 필요하며, 이는 18개의 병렬 스트링 2개로 도달하기가 더 쉽습니다. 둘 다 최대 900VDC 미만을 유지합니다.
예, 가장 일반적인 설치입니다. 펌프와 케이블링은 그대로 두고 어레이와 DC 차단기를 추가하고 기존 공급 장치를 R, S 및 T에 연결합니다. 자동 전환을 위해 P8-15를 0으로 설정합니다. 태양광은 주간 부하를 전달하고 태양광이 충분하지 않으면 그리드가 대신합니다.
플로트 또는 레벨 스위치를 DI2 또는 DI3에 장착합니다. 단자 극성은 F6-10에서 설정되므로 접점 배열 중 하나가 작동합니다. P8-18을 1로 설정하고 P8-19에서 전체 임계값을 조정하고 P8-20에서 수면 지연을 조정하여 AI 수위 감지를 사용할 수도 있습니다.
일반적인 것들은 A01 약한 태양력, A02 탱크 가득 참, A03 물 부족 및 A04 모터 부하 부족입니다. 하드웨어 오류 E01~E30에는 과전류, 과전압, 저전압, 위상 손실 및 과열이 포함되며, 오류가 발생한 레벨 프로브에 대한 E43과 해결되지 않는 저부하 조건에 대한 E44가 포함됩니다.
예. 과전류, 과전압, 저전압, 과열 및 과부하와 함께 전원 공급 시 출력 위상 손실 보호 및 모터 단락 감지가 표준입니다.
예. 범용 모드에서는 SVC 또는 V/F 제어, PID 및 Modbus를 갖춘 팬, 송풍기, 압축기 및 프로세스 펌프용 표준 3상 인버터입니다. 해당 모드로 주문하면 해당 작업에 맞게 구성된 상태로 도착합니다. 그리고 태양광 펌프 모드로 구입한 장치는 나중에 P8-00을 사용하여 이동할 수 있습니다.
예. 모터 정격, 패널 구성 및 원하는 현장별 설정을 알려주시면 장치를 떠나기 전에 해당 설정을 로드합니다. 이는 현장에서 시운전 시간을 절약하고 많은 유통업체가 기본 설정보다는 구성된 제품을 구매하는 이유입니다.
