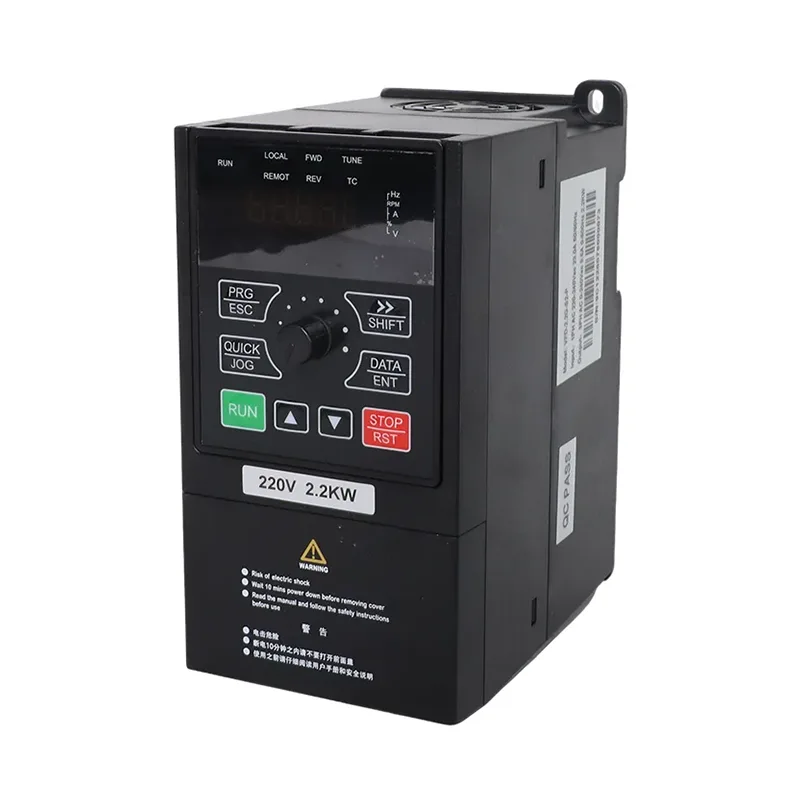

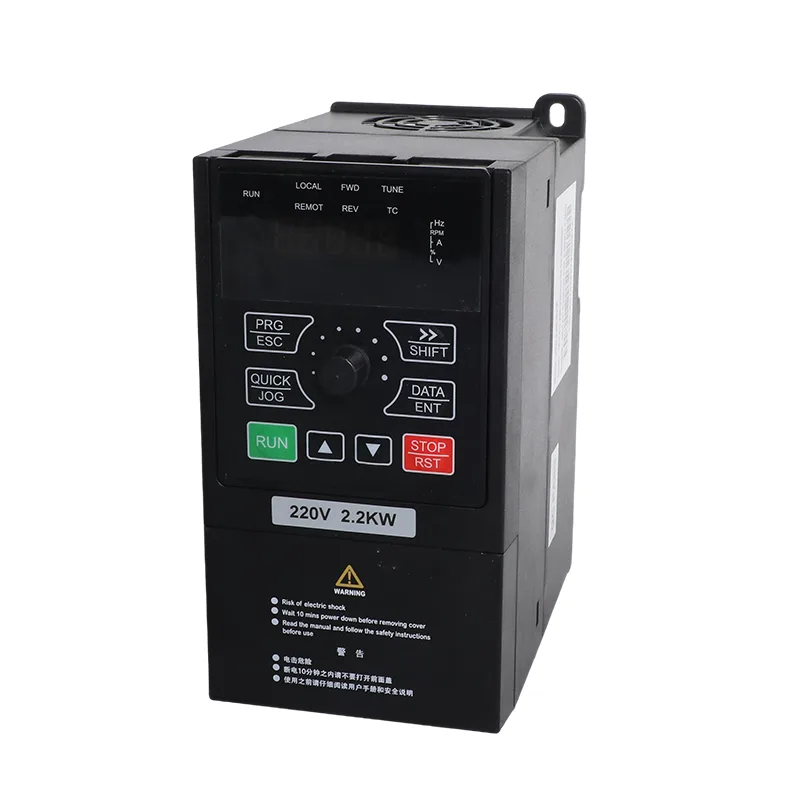

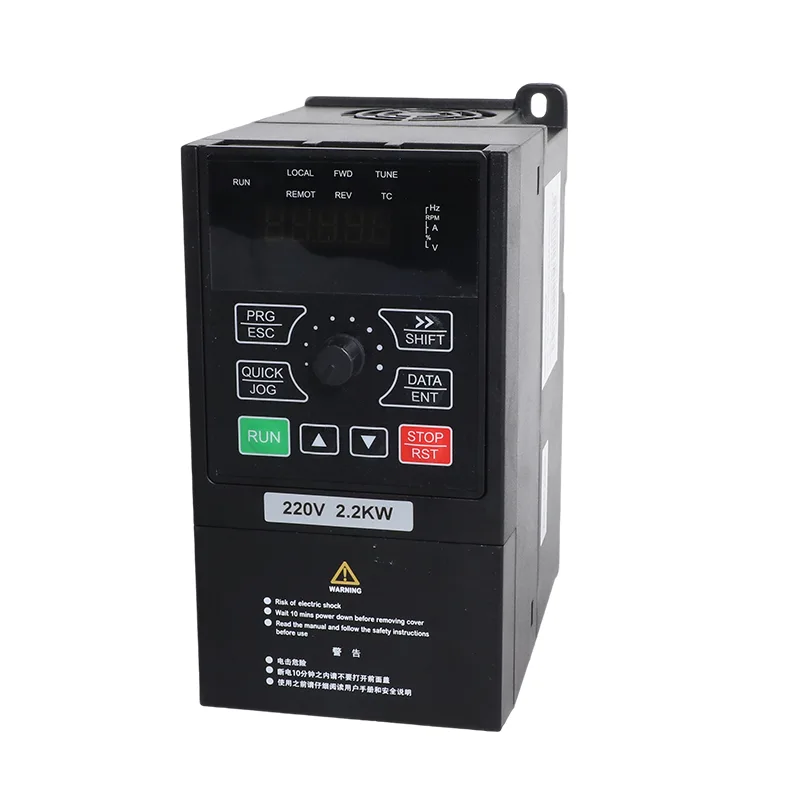

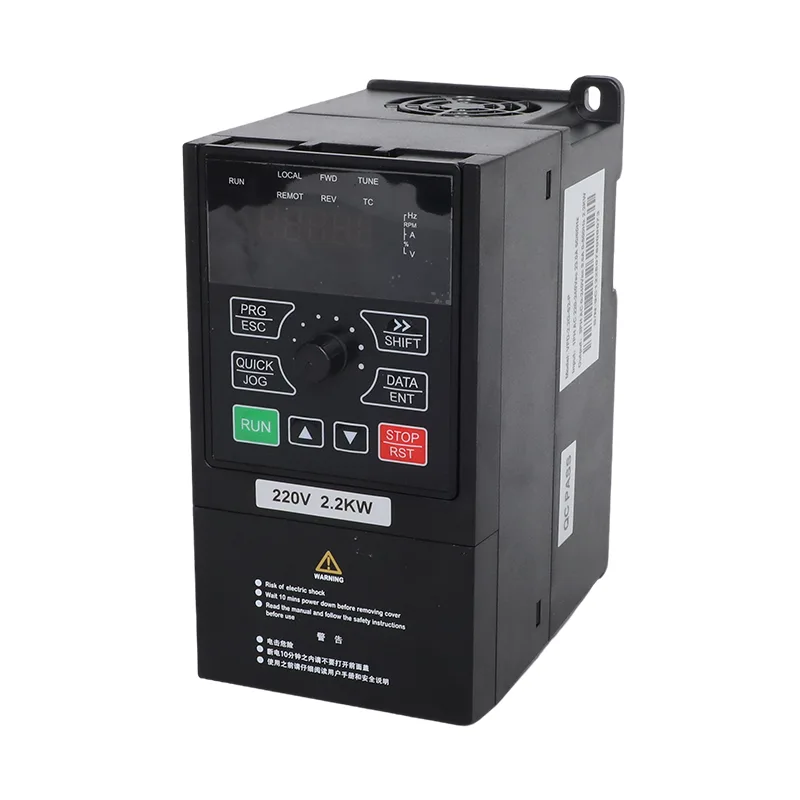

CSIVEI 4.0kW/5.5kW 1상 230V 태양광 펌프 및 범용 인버터 VFD는 4.0kW 또는 5.5kW 모터를 작동해야 하지만 3상 유틸리티 연결이 아닌 단상 AC 공급 장치가 있는 현장을 위해 설계되었습니다. VFD-PC10-4.0G-S2-MK는 17A 출력 전류를 제공하고 VFD-PC10-5.5G-S2-MK는 25A를 제공합니다. 나열된 AC 입력 전류는 각각 32A 및 45A이므로 실제 입력 전류에 맞게 공급 회로, 차단기 및 케이블을 선택해야 합니다.
DC 측에서 드라이브는 전압 제한에 맞게 구성된 광전지 어레이를 수용합니다. 권장되는 MPPT 범위는 250~350VDC이고, 권장되는 어레이 개방 회로 전압 범위는 360~430VDC이며, 최대 DC 입력 전압은 450VDC입니다. 이러한 제한은 스트링이 병렬로 연결되어 있거나 어레이가 모듈 개방 회로 전압이 상승할 수 있는 추운 조건에서 작동할 때 특히 중요합니다.
태양광 펌프 모드(P8-00 = 1): 드라이브는 광전지 펌핑을 위해 MPPT를 사용하고 약한 빛 처리, 부족 부하 보호 및 수위 제어 옵션을 포함한 펌프 관련 기능을 제공합니다. 계통 백업이 설치의 일부인 경우 전환 매개변수와 외부 전환 배열을 매뉴얼에 따라 구성해야 합니다.
범용 모드(P8-00 = 0): 드라이브는 SVC 또는 V/F 제어, 내장 PID 및 RS485 Modbus RTU 통신을 갖춘 기존 인버터로 작동합니다. 이 모드는 태양광 펌프 제어 기능을 사용하지 않고 호환되는 펌프, 팬, 송풍기 및 기타 모터 구동 장비에 사용할 수 있습니다.
작동 모드는 선적 전에 설정할 수 있으며 응용 요구 사항이 변경되면 P8-00을 통해 변경할 수 있습니다. 이를 통해 유통업체와 설치업체는 적절한 모터 정격, 배선 및 매개변수 설정에 따라 나중에 드라이브를 재구성할 수 있는 옵션을 유지하면서 의도된 용도를 지정할 수 있습니다.
태양광 펌핑의 경우 4.0kW/5.5kW 1상 230V 태양광 펌프 및 범용 인버터 VFD는 모델별 스트링 레이아웃을 사용합니다. 4.0kW 버전은 2개의 병렬 스트링을 사용하고 5.5kW 버전은 3개를 사용합니다. 37±1V, 250W±5Wp 모듈의 경우 표에는 스트링당 11개의 모듈이 지정되어 있습니다. 45±1V, 300W±5Wp 모듈의 경우 스트링당 9개의 모듈을 지정합니다. 어레이를 연결하기 전에 선택한 모듈 데이터와 현지 온도 조건을 사용하여 스트링 개방 회로 전압을 계산하고 이를 드라이브에 명시된 제한 내로 유지하십시오.
저장 탱크를 사용하거나 우물 가용성에 의존하는 설치의 경우 드라이브는 수위 입력 옵션과 저부하 보호를 지원합니다. AI 수위 감지는 P8-18을 사용하여 구성할 수 있으며, 임계값과 수면 지연은 P8-19 및 P8-20을 통해 설정됩니다. 저부하 재설정 동작은 P8-26을 통해 구성됩니다. 이러한 기능은 올바른 센서와 매개변수가 설치된 경우 탱크 수위 및 물 가용성에 따라 펌프 작동을 조정하는 데 도움이 됩니다.
| 목 | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| 적용 모터 | 4.0kW / 5HP | 5.5kW / 7.5HP |
| 공칭 용량 | 5.9kVA | 11kVA |
| 입력 전류 | 32A | 45A |
| 출력 전류 | 17A | 25A |
| AC 입력 전압 | AC 1 PH 220V(-15%) ~ 240V(+10%) | |
| 최대. DC 입력 전압 | 450VDC | |
| 권장 Voc 범위 | 360~430VDC | |
| 권장 MPPT 범위 | 250~350VDC | |
| 시작 전압 범위 | 160 ~ 450 VDC, 매개변수 조정 가능 | |
| 정격 출력 전압 | 3PH 또는 1PH 220V AC | |
| 소음 수준 | 최대 50dBA |
| 모델 | 37±1V 모듈, 250W±5Wp | 45±1V 모듈, 300W±5Wp | ||
| 문자열당 모듈 | 문자열 | 문자열당 모듈 | 문자열 | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| 목 | 사양 |
| 정격 주파수 | 50/60Hz |
| 입력 주파수 범위 | ±5%(47.5~63Hz) |
| 출력 전압 | 0 ~ 입력 전압 |
| 출력 주파수 | 0.1~500Hz |
| 최대 주파수 | 0~500Hz(SVC 및 V/F 제어) |
| 캐리어 주파수 | 0.8kHz ~ 8kHz, 로드에 맞게 자동 조정(최대 16kHz 지원) |
| 주파수 분해능 | 디지털 설정 0.01Hz; 아날로그 설정 최대 주파수의 0.025% |
| 제어 모드 | 센서리스 벡터 제어(SVC); V/F 제어 |
| 시동 토크 | 0.5Hz / 150%(SVC) |
| 속도 범위 | 1:100(SVC) |
| 속도 안정성 정확도 | ±0.5%(SVC) |
| 과부하 용량 | 60초 동안 150% 정격 전류; 12초 동안 170%; 1.5초 동안 190% |
| 토크 부스트 | 자동 토크 부스트; 수동 부스트 0.1% ~ 30.0% |
| V/F 곡선 | 선형, 다점 및 사각 곡선(1.2 / 1.4 / 1.6 / 1.8 / 2.0 전력) |
| V/F 분리 | 완전분리, 반분리 |
| 가속/감속 | 선형 또는 S-곡선, 0.0 ~ 6500.0초 |
| DC 제동 | 시작 주파수 0.00Hz ~ 최대 주파수; 시간 0.0~36.0초; 현재 0.0% ~ 100.0% |
| 조그 제어 | 조그 주파수 0.00Hz ~ 최대 주파수(기본값 5Hz); 가속/감속 0.0~6500.0초 |
| 내장 PID | 예, 외부 컨트롤러가 없는 압력, 유량 또는 온도 폐쇄 루프용 |
| AVR | 그리드 전압이 변동할 때 출력 전압이 안정적으로 유지됩니다. |

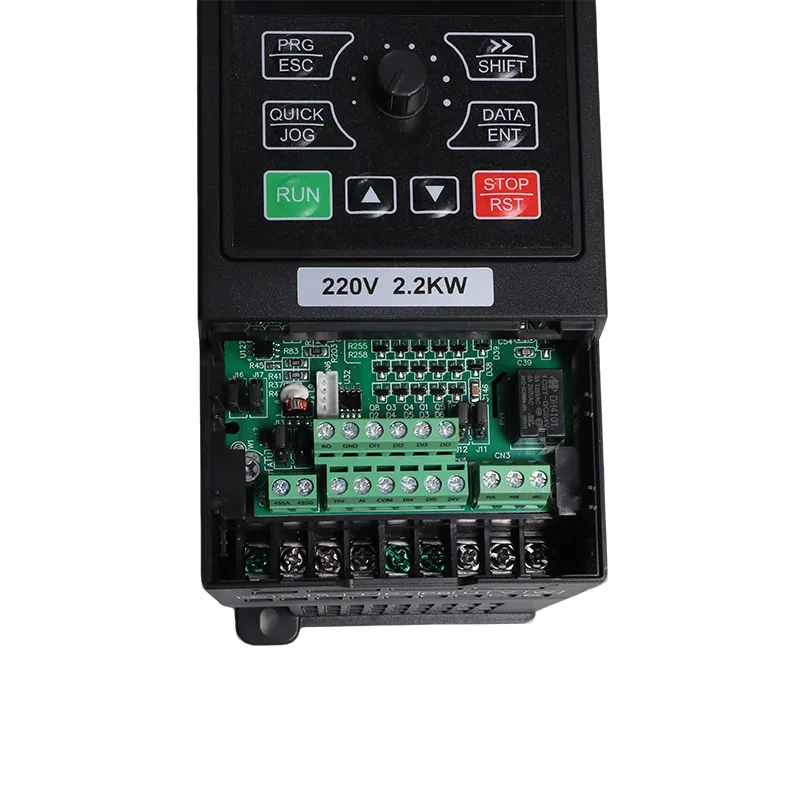

| 입력 단자 | 5개의 디지털 입력, DI5는 최대 50kHz의 고속 펄스를 지원합니다. 1개의 아날로그 입력 0-10 V 또는 0-20 mA; 1개의 키패드 전위차계 입력 |
| 출력 단자 | 최대 50kHz의 고속 펄스 출력 1개; 1개의 릴레이 출력; 1개의 아날로그 출력 0-20mA 또는 0-10V |
| 의사소통 | RS485, 모드버스 RTU |
| 보호 | 전원 투입 시 모터 단락, 출력 결상, 과전류, 과전압, 저전압, 과열, 과부하, 부족 부하, 약한 빛 감지 |
| 작동 온도 | -10°C ~ 50°C; 40°C 이상에서는 1°C당 1% 감소 |
| 보관온도 | -20°C ~ 60°C |
| 습기 | 95% RH 이하, 결로 없음 |
| 고도 | 1000m 이하; 1000m에서 3000m로 100m당 1% 감소 |
| 진동 | 5.9m/s²(0.6g) 이하 |
| 울로 둘러싼 땅 | IP20, 벽면 장착 또는 캐비닛, 수직 설치 |
| 유통 시스템 | 테네시, 티티 |
| EMC / 안전 | IEC 61800-3(C3); IEC 61800-5-1 |
4.0kW 및 5.5kW 모델은 17A 및 25A 출력 전류를 제공합니다. SVC 시동 토크는 0.5Hz에서 150%로 지정되며, 과부하 용량은 60초 동안 150% 정격 전류입니다. 32A 및 45A 입력 전류 정격으로 인해 올바른 공급 장치, 차단기 및 케이블 선택이 필수적입니다.
4.0kW 모델은 스트링 2개를 사용하고, 5.5kW 모델은 스트링 3개를 사용합니다. 권장되는 360~430VDC 개방 회로 범위와 최대 450VDC 내에서 어레이를 유지하십시오. 병렬 스트링에는 PV 차단기와 결합기 박스를 사용하십시오.
저부하 보호 및 구성 가능한 수위 감지는 적절한 입력 및 매개변수가 설정된 경우 펌프 종료 및 재시작 논리를 지원합니다.
P8-00은 태양광 펌프 모드 또는 범용 모드를 선택합니다. 후자는 SVC/V/F 제어, 내장 PID 및 RS485 Modbus RTU를 지원합니다.
어레이가 드라이브에서 10m 이상 떨어져 있는 경우 Type II 서지 보호 장치를 사용하십시오. 매뉴얼에서는 펌프 케이블이 50m를 초과하는 경우 출력 리액터를 권장합니다.
4.0kW/5.5kW 1상 230V 태양광 펌프 및 범용 인버터 VFD는 4.0kW 또는 5.5kW 모터 용량이 필요하지만 3상 유틸리티 공급 장치를 사용할 수 없는 설치용으로 설계되었습니다. 태양광 펌프 구성은 물 응용 분야에 적합한 반면, 범용 모드는 호환되는 모터 구동 장비로 사용 범위를 확장합니다.
5.5kW 모델의 입력 전류는 45A입니다. 공급 장치, 차단기 및 케이블은 설치 전류 및 적용 가능한 전기 요구 사항에 맞는 등급을 받아야 합니다. 태양광 발전을 사용하면 태양광 발전을 사용할 수 있을 때 그리드에서 끌어오는 에너지의 양을 줄일 수 있지만 실제 그리드 사용은 어레이, 펌프 부하 및 작동 조건에 따라 달라집니다.
권장되는 어레이 구성은 더 높은 등급의 5.5kW 모델에 더 많은 광전지 용량을 제공합니다. 표 B에는 5.5kW 버전용 병렬 스트링 3개와 4.0kW 버전용 병렬 스트링 2개가 나열되어 있습니다. 모듈 및 인버터 사양과 비교하여 어레이의 총 전력, 스트링 개방 회로 전압 및 전류를 확인합니다.
PV 및 계통 연결, 스위칭 장치 및 매개변수 설정은 선택한 작동 모드에 대한 iMaster 설명서를 따라야 합니다. 지정된 회로 및 보호 장치에서 명시적으로 허용하지 않는 한 태양광 스위치와 그리드 스위치를 동시에 닫지 마십시오. P8-15를 포함한 시운전 및 전환 설정은 제조업체의 배선 다이어그램에 따라 적용되어야 합니다.
어레이 전류, 케이블 길이, 설치 조건 및 적용 가능한 전기 요구 사항에 따라 케이블 크기를 조정하십시오. 실외 태양광 서비스에 적합한 케이블을 사용하십시오. 설치 지침에는 PV 입력의 DC 차단기와 스트링이 병렬로 연결된 경우 태양광 결합기 박스가 명시되어 있습니다.
물 부하 손실과 같은 조건을 감지하기 위해 경부하 보호 기능이 제공됩니다. 제공된 매개변수 정보에는 25% 감지 수준, 60초 확인 시간 및 120초 재설정 지연이 나열되어 있습니다. 레벨 프로브를 사용하고 실패하는 경우 드라이브는 E43을 보고할 수 있습니다. 실제 펌프 및 설치에 대해 구성된 임계값과 지연을 확인합니다.
예. P8-00은 태양광 펌프 모드 또는 범용 모드를 선택합니다. 범용 모드는 SVC 또는 V/F 제어, 내장 PID 및 Modbus RTU를 지원합니다. CSIVEI는 출하 전에 요청한 모드를 설정할 수 있으며, 나중에 용도와 배선이 적합할 때 매개변수 설정을 통해 작동 모드를 변경할 수 있습니다.
문의 시 OEM 브랜딩 및 선적 전 매개변수 구성에 대해 논의할 수 있습니다. CSIVEI가 가능한 배열, 가격 및 일정을 확인할 수 있도록 필요한 수량과 라벨 아트워크를 제공하십시오.
