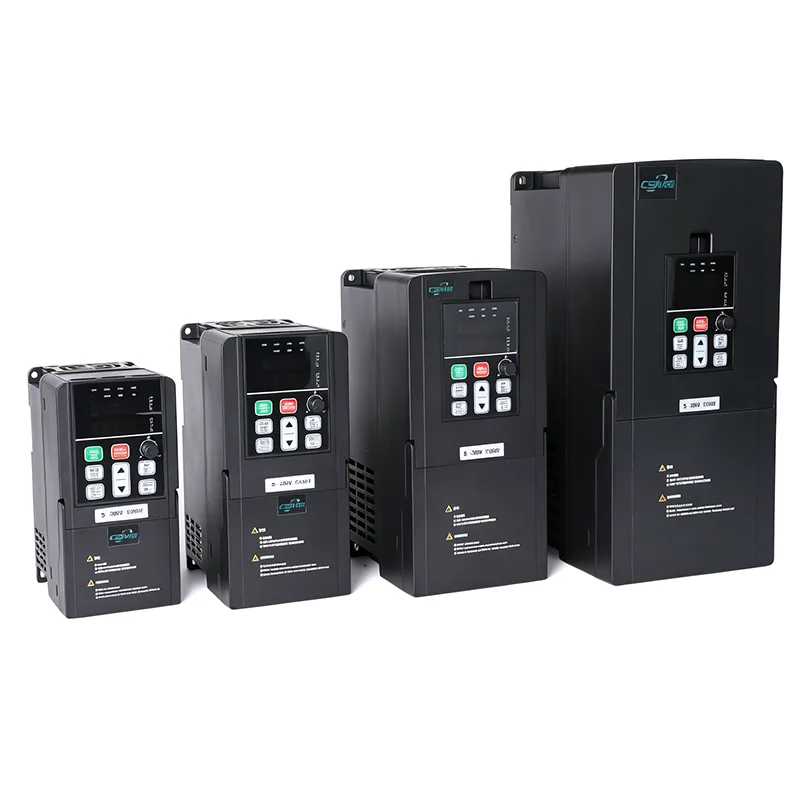

3상 모터용 320kw VFD 인버터

3상 모터용 CSIVEI 320kw VFD 인버터는 3상 모터 제어를 위한 다용도 보급형 드라이브입니다. 소형 산업 장비, 작업장 기계, 조명 자동화 작업용으로 설계된 이 제품은 작은 설치 공간에서도 안정적인 성능을 제공합니다. V/F 및 센서리스 벡터 제어 모드, 내장형 PID 컨트롤러, 외부 키패드 또는 원격 작동 지원 기능을 모두 갖추고 있습니다. 병렬 장착 기능을 갖춘 IP20 인클로저를 사용하면 효율적인 패널 설치가 가능합니다. 쉬운 매개변수 구성과 견고한 구조로 기본 모터 속도 제어 애플리케이션을 위한 견고한 기반을 제공합니다.

제품 매개변수

일반적인 응용 분야

3상 모터용 CSIVEI 320kw VFD 인버터는 초고전력 모터 제어를 위한 최고의 솔루션입니다.

메가 펌프 – 대규모 물 공급, 홍수 조절 펌프장

광업 및 광물 – 대형 분쇄기, 대용량 분쇄기

석유 및 가스 – 주 파이프라인 펌프, 가스 터빈 시동기, 압축기 스테이션

시멘트 – 회전식 가마 드라이브, 대형 팬

해양 추진 – 선박용 주 추진 드라이브

지속적인 고강도 작업을 위해 설계된 이 드라이브는 고급 열 관리, 중복 냉각 및 광범위한 진단 기능을 갖추고 있습니다.

애플리케이션별 기능

CSIVEI VFD 시리즈에는 일반적인 산업 응용 분야에 맞춰진 특수 기능이 포함되어 있어 시스템 설계를 단순화하고 성능을 향상시킵니다.

펌프 및 팬 제어를 위한 내장형 PID - 일정한 압력의 물 공급, HVAC 시스템 및 환기 응용 분야에 이상적입니다. 드라이브는 압력 또는 유량 센서로부터 직접 입력을 받아 설정값을 유지하기 위해 자동으로 속도를 조정합니다.

동적 제동 - 일부 모델에 내장된 제동 장치를 사용하면 외부 제동 저항기를 연결할 수 있어 크레인, 호이스트, 원심 분리기와 같은 응용 분야에서 신속한 감속과 정밀한 정지가 가능합니다.

플라잉 스타트 – 드라이브는 먼저 정지하지 않고도 회전하는 모터를 원활하게 포착할 수 있어 풍차 팬이나 자유회전 부하가 있는 응용 분야에서 성가신 트립을 제거합니다.

화재 모드(소방관 모드) - 화재 예방 애플리케이션에서 드라이브는 결함 조건을 무시하고 작동을 계속하여 비상 상황 중에 중요한 환기 또는 물 공급 시스템이 계속 작동하도록 할 수 있습니다.

펌프 청소 기능 - 주기적으로 펌프를 역방향으로 회전시켜 더러운 물이나 폐수 처리에서 스케일링 및 막힘을 방지하고 펌프 수명을 연장하며 유지 관리를 줄입니다.

자주 묻는 질문

VFD를 실외 또는 세척 환경에서 사용할 수 있습니까?

표준 IP20 드라이브는 깨끗하고 건조한 패널에 있어야 합니다. 실외 또는 열악한 환경의 경우 CSIVEI는 더 높은 IP 등급을 제공합니다.

IP40 – 직물 공장이나 목공 작업장과 같이 먼지가 많은 장소에 적합

IP54/IP55 – 방진 및 방수 기능; 실외 인클로저 및 세척 구역에 적합

IP66 – 완전 방진 기능과 강력한 워터제트 기능을 제공합니다. 별도의 인클로저 없이 식품 가공, 세차 또는 실외 사용에 적합

부식성 가스가 존재하는 경우 PCB에 컨포멀 코팅을 권장합니다.

나는 어떻게 옳은 것을 선택하는가?3상 모터용 320kw VFD 인버터내 모터 때문에?

고려해야 할 몇 가지 사항:

모터 출력 - VFD는 모터 정격과 일치하거나 약간 더 커야 합니다.

입력 전압 - 단상 230V 또는 3상 400V, 공급 장치와 일치하는지 확인하세요.

부하 유형 - 컨베이어나 압출기와 같은 일정한 토크 부하에는 일반적으로 모터 출력의 100~120% 크기의 VFD가 필요합니다. 팬 및 펌프와 같은 가변 토크 부하는 모터 전력에 맞는 VFD를 사용하는 경우가 많으며 에너지도 절약할 수 있습니다.

환경 - 먼지가 많거나 습하거나 실외에 있는 경우 더 높은 IP 등급(IP40, IP54, IP66)을 선택하거나 드라이브를 보호된 인클로저에 넣으십시오.

통신 - PLC 또는 SCADA와 통신해야 하는 경우 드라이브가 해당 프로토콜을 지원하는지 확인하십시오(Modbus RTU는 표준이고 Profibus, 이더넷/IP 등은 선택 사항임).

CSIVEI에는 2차 소견을 원하는 경우를 위한 크기 조정 도구와 기술 지원도 있습니다.

외부 제동 저항이 필요합니까?

상황에 따라 다릅니다. 원심 분리기, 크레인, 호이스트 또는 와인더와 같이 급격한 감속이 필요하거나 부하의 관성이 높은 경우에는 그렇습니다. 내부 제동 장치가 있는 드라이브에서는 저항기가 회생 에너지를 처리하여 과전압 오류를 방지하고 정지 시간을 단축합니다. 감속 속도가 느린 팬과 펌프의 경우 일반적으로 건너뛸 수 있습니다.

드라이브에는 어떤 보호 기능이 내장되어 있나요?

CSIVEI 드라이브에는 과전압, 저전압, 과전류, 단락, 과열(방열판), 입력 또는 출력의 위상 손실, 모터 과부하(전자 열 과부하, I²t)와 같은 견고한 보호 세트가 포함되어 있습니다. 이를 통해 안정적인 작동을 유지하고 장비 수명을 연장할 수 있습니다.

하나의 VFD에서 여러 모터를 실행할 수 있습니까?

예, 총 전류 소모가 드라이브의 출력 정격 내에서 유지되고, 각 모터에 자체 열 과부하 보호 기능이 있으며, V/F 제어를 사용하는 경우 단일 드라이브에서 여러 모터를 병렬로 실행할 수 있습니다(다중 모터 설정에는 벡터 제어가 권장되지 않음). 이는 모터가 동일한 속도로 함께 작동하는 팬 어레이, 컨베이어 섹션 또는 펌프 스테이션에서 일반적입니다.

고객 사례: 산업용 환기 팬

가구 제조 시설에서는 집진 시스템을 위한 정밀한 공기 흐름 제어가 필요했습니다. 팬을 최고 속도로 계속 작동시키는 것은 비효율적이었고 과도한 소음을 발생시켰습니다.

해결책: 3상 모터용 CSIVEI 320kw VFD 인버터가 주 배기 팬에 설치되었으며, 팬 속도를 조절하기 위해 덕트 압력을 모니터링하는 압력 센서가 설치되었습니다.

결과:

팬 속도는 먼지 수집 요구에 맞게 자동으로 조정됩니다.

부분 부하 작동 시 에너지 45% 절감

소음 수준이 12dB 감소하여 작업 환경이 개선되었습니다.

팬 베어링 및 벨트의 기계적 마모 감소

이제 시스템은 환경 규정 준수 및 운영 효율성 목표를 모두 충족합니다.
