30kW/37kW 3상 380V 태양광 펌프 및 범용 인버터 VFD는 VFD-PC10-30G-T4-MK 및 VFD-PC10-37G-T4-MK의 두 가지 모델로 제공됩니다. 둘 다 3상 AC 입력을 사용하고 선택한 구성에 따라 태양광 펌프 또는 범용 작동을 지원합니다.
태양광 펌프 애플리케이션에서 드라이브는 광전지 어레이의 전력을 사용하여 펌프 모터를 제어합니다. 범용 모드에서는 호환되는 산업 장비에 가변 주파수 모터 제어를 제공합니다. 모델 선택은 모터의 정격 전력 및 전류, 펌프 작동 조건, 사용 가능한 전원 및 필요한 제어 기능에 따라 달라집니다.
30kW/37kW 3상 380V 태양광 펌프 및 범용 인버터 VFD의 경우 해당 모델 구성에 따라 매개변수 P8-00을 통해 작동 모드가 선택됩니다.
태양광 펌프 모드는 광전지 어레이에서 공급되는 펌프 애플리케이션용으로 고안되었습니다. 이 모드에 대해 나열된 제어 기능에는 MPPT(최대 전력 지점 추적) 및 약한 빛 보호 논리가 포함됩니다.
PV 어레이는 드라이브의 지정된 DC 전압 제한 내에서 구성되어야 합니다. 펌프 출력은 사용 가능한 태양열 전력, 모터 요구 사항, 펌프 특성 및 현장 조건에 따라 달라집니다.
계통 또는 발전기 백업이 필요한 경우 입력 스위칭 배열 및 배선은 해당 모델 다이어그램을 따라야 합니다. 모든 전환 기능이 드라이브 내에 포함되어 있다고 가정하기보다는 선택한 설치에 외부 스위칭 구성요소가 필요한지 확인하십시오.
범용 모드는 가변 주파수 제어가 필요한 호환 모터 구동 장비용입니다. 나열된 기능에는 SVC 및 V/F 제어, 내장 PID, 조정 가능한 가속 및 감속, Modbus RTU 통신이 포함됩니다.
작동 모드와 매개변수 설정은 시운전 중에 구성되어야 합니다. 제어 소스, 모터 데이터, 입력 단자 및 운전 명령을 구성할 때 정확한 모델에 대한 사용자 설명서를 따르십시오.
| 목 | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| 적용 모터 | 30kW / 40HP | 37kW / 50HP |
| 입력 전류 | 57A | 69A |
| 출력 전류 | 60A | 75A |
| AC 입력 전압 | AC 3 PH 380V(-15%) ~ 440V(+10%) | |
| 최대. DC 입력 전압 | 900VDC | |
| 권장 Voc 범위 | 550~750VDC | |
| 권장 MPPT 범위 | 450~600VDC | |
| 시작 전압 범위 | 300 ~ 900 VDC, 매개변수 조정 가능 | |
| 출력 주파수 범위 | 0~500.00Hz | |
| 소음 수준 | 최대 65dBA |
| 모델 | 37±1V 모듈, 250W±5Wp | 45±1V 모듈, 300W±5Wp | ||
| 문자열당 모듈 | 문자열 | 문자열당 모듈 | 문자열 | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
PV 어레이를 계획할 때 위의 구성을 일반적인 크기 조정 규칙이 아닌 참조 배열로 취급하십시오. 어레이를 마무리하기 전에 모듈 사양, 펌프 작동 조건 및 현장 요구 사항을 확인하십시오.
PV 스트링 설계에서는 실제 개방 회로 전압(Voc), 작동 전압, 모듈 온도 계수 및 현장의 최소 온도를 고려해야 합니다. 계산된 추운 날씨 스트링 Voc가 드라이브의 최대 DC 입력 전압을 초과하지 않는지, 예상 작동 전압이 MPPT 범위와 호환되는지 확인하십시오. 최종 구성은 펌프의 모터 정격, 총 동적 수두, 일일 물 수요 및 현장 태양 조건도 고려해야 합니다.
| 목 | 사양 |
| 정격 주파수 | 50/60Hz |
| 입력 주파수 범위 | ±5%(47.5~63Hz) |
| 출력 전압 | 0 ~ 입력 전압 |
| 출력 주파수 | 0.1~500Hz |
| 최대 주파수 | 0~500Hz(SVC 및 V/F 제어) |
| 캐리어 주파수 | 0.8kHz ~ 8kHz, 로드에 맞게 자동 조정(최대 16kHz 지원) |
| 주파수 분해능 | 디지털 설정 0.01Hz; 아날로그 설정 최대 주파수의 0.025% |
| 제어 모드 | 센서리스 벡터 제어(SVC); V/F 제어 |
| 시동 토크 | 0.5Hz / 150%(SVC) |
| 속도 범위 | 1:100(SVC) |
| 속도 안정성 정확도 | ±0.5%(SVC) |
| 과부하 용량 | 60초 동안 150% 정격 전류; 12초 동안 170%; 1.5초 동안 190% |
| 토크 부스트 | 자동 토크 부스트; 수동 부스트 0.1% ~ 30.0% |
| V/F 곡선 | 선형, 다점 및 사각 곡선(1.2 / 1.4 / 1.6 / 1.8 / 2.0 전력) |
| V/F 분리 | 완전분리, 반분리 |
| 가속/감속 | 선형 또는 S-곡선, 0.0 ~ 6500.0초 |
| DC 제동 | 시작 주파수 0.00Hz ~ 최대 주파수; 시간 0.0~36.0초; 현재 0.0% ~ 100.0% |
| 조그 제어 | 조그 주파수 0.00Hz ~ 최대 주파수(기본값 5Hz); 가속/감속 0.0~6500.0초 |
| 내장 PID | 예, 외부 컨트롤러가 없는 압력, 유량 또는 온도 폐쇄 루프용 |
| AVR | 그리드 전압이 변동할 때 출력 전압이 안정적으로 유지됩니다. |

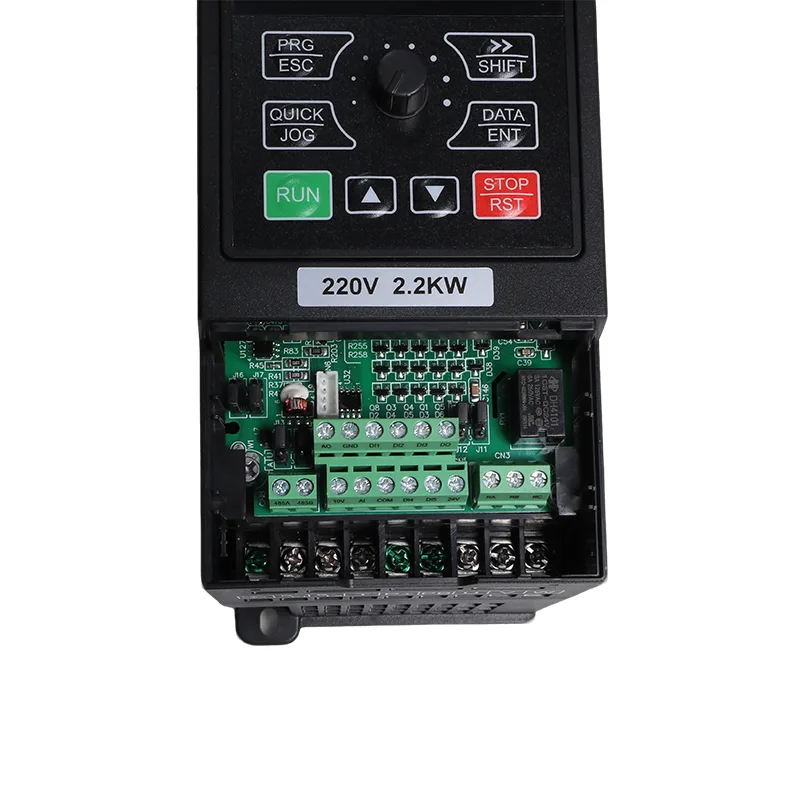

| 입력 단자 | 5개의 디지털 입력, DI5는 최대 50kHz의 고속 펄스를 지원합니다. 1개의 아날로그 입력 0-10 V 또는 0-20 mA; 1개의 키패드 전위차계 입력 |
| 출력 단자 | 최대 50kHz의 고속 펄스 출력 1개; 1개의 릴레이 출력; 1개의 아날로그 출력 0-20mA 또는 0-10V |
| 의사소통 | RS485, 모드버스 RTU |
| 보호 | 전원 투입 시 모터 단락, 출력 결상, 과전류, 과전압, 저전압, 과열, 과부하, 부족 부하, 약한 빛 감지 |
| 작동 온도 | -10°C ~ 50°C; 40°C 이상에서는 1°C당 1% 감소 |
| 보관온도 | -20°C ~ 60°C |
| 습기 | 95% RH 이하, 결로 없음 |
| 고도 | 1000m 이하; 1000m에서 3000m로 100m당 1% 감소 |
| 진동 | 5.9m/s²(0.6g) 이하 |
| 울로 둘러싼 땅 | IP20, 벽면 장착 또는 캐비닛, 수직 설치 |
| 유통 시스템 | 테네시, 티티 |
| EMC / 안전 | IEC 61800-3(C3); IEC 61800-5-1 |
드라이브의 최대 DC 입력 전압은 900VDC이고 권장 MPPT 작동 범위는 450~600VDC입니다. 이러한 값은 다양한 용도로 사용됩니다. 최대 입력 전압은 상한이고 MPPT 범위는 일반적인 태양광 발전 작동과 관련됩니다.
어레이의 개방 회로 전압과 작동 전압은 시스템 설계 중에 별도로 평가해야 합니다. 최대 입력 전압을 PV 어레이의 목표 작동 전압으로 사용하지 마십시오.
나열된 제어 방법은 센서리스 벡터 제어(SVC)와 V/F 제어입니다. SVC에서 지정된 시동 토크는 0.5Hz에서 150%입니다. 나열된 속도 범위는 1:100이며 속도 안정성 정확도는 ±0.5%입니다.
실제 모터 성능은 모터 매개변수, 부하 특성, 설치 조건 및 시운전 설정에 따라 달라집니다.
내장된 PID 기능은 필요한 센서와 시스템 구성이 제공되는 압력, 유량 또는 온도와 관련된 폐쇄 루프 제어 애플리케이션에 사용할 수 있습니다.
통신은 Modbus RTU를 사용하는 RS485를 통해 이루어집니다. 사용 가능한 디지털 및 아날로그 입력 및 출력은 구성된 제어 및 모니터링 기능을 지원합니다.
보호 기능은 올바른 모터 선택, 전기 보호, 배선 관행 또는 시스템 시운전을 대체하지 않습니다.
나열된 과부하 등급은 다음과 같습니다.
| 과부하 수준 | 지속 |
|---|---|
| 정격 전류의 150% | 60초 |
| 정격전류의 170% | 12초 |
| 정격 전류의 190% | 1.5초 |
이 등급은 지정된 단기 과부하 용량을 설명합니다. 그 자체로는 특정 펌프의 시동 요구 사항에 대한 적합성을 확립하지 못합니다. 선정시 모터 정격전류, 가속시간, 부하특성 등을 반드시 확인하시기 바랍니다.
모터 정격, 펌핑 작업 및 사용 가능한 PV 어레이가 드라이브 사양과 일치하는 관개 펌핑 시스템을 평가하는 데 적합합니다. 시스템을 구성할 때 물 수요, 총 수두 및 현장의 일사 조건을 고려해야 합니다.
호환 가능한 원수 취수 및 이송 펌프에 대해 고려할 수 있습니다. 모델을 선택하기 전에 모터 전류, 필요한 작동 주파수, 제어 요구 사항 및 백업 전원 배열을 확인하십시오.
범용 모드에서 드라이브는 공정수 전달, 냉각수 순환 및 가변 주파수 제어가 필요한 기타 모터 구동 시스템을 포함하여 호환 가능한 산업용 펌프 애플리케이션에 사용할 수 있습니다.
그리드 가용성이 제한적이거나 가변적인 설치의 경우 드라이브는 적절하게 설계된 백업 공급 장치를 갖춘 태양광 펌핑 시스템의 일부로 평가될 수 있습니다. 특정 설치에 대해 백업 소스, 전환 배열 및 작동 순서를 확인해야 합니다.
모터 명판, 정격 전류, 전압, 전력 및 작동 요구 사항을 확인하십시오. 드라이브의 정격 출력만으로는 모든 펌프 모터와의 호환성을 확보하기에 충분하지 않습니다.
모듈 사양을 확인하고 현장의 최저 예상 온도에서 스트링 전압을 계산합니다. 계산된 최대 Voc가 드라이브의 DC 입력 제한 내에 유지되고 정상 작동이 MPPT 범위와 호환되는지 확인하십시오.
그리드 또는 발전기 작동이 필요한 경우 설치에 지정된 AC 소스 전압, 주파수, 용량, 배선 및 전환 구성 요소를 확인하십시오. 모델의 배선도를 따르지 않고 전원을 연결하거나 전환하지 마십시오.
50m보다 긴 모터 케이블의 경우 해당 설명서에서 출력 리액터 권장 사항 및 허용되는 케이블 길이를 확인하십시오. 케이블 길이, 모터 절연 및 설치 조건은 출력 연결의 적합성에 영향을 미칩니다.
주변 온도, 고도, 환기 및 인클로저 조건을 고려하십시오. 설치가 지정된 작동 조건을 초과하는 경우 정격 감소 요구 사항을 적용해야 합니다.
IP20 인클로저는 물 유입에 대한 보호 기능을 제공하지 않습니다. 지정된 보호 등급, 온도 및 환기 요구 사항에 적합한 환경 및 인클로저에 드라이브를 설치하십시오.
250W에서 18개 모듈로 구성된 9개 스트링 또는 300W에서 15개 모듈로 구성된 9개 스트링, 즉 162개 또는 135개 모듈입니다. 모터 정격이 아니라 어레이가 출력을 결정하기 때문에 이를 일일 물량 및 총 수두에 대한 시작점 및 크기로 처리하십시오.
예. R, S, T의 모든 380V 3상 소스는 백업 전원으로 작동합니다. P8-15를 2로 설정하여 주전원이나 발전기를 강제로 작동시키거나 자동 전환을 위해 0으로 설정하십시오. 드라이브는 다른 인버터와 마찬가지로 과전압 또는 부족전압으로 트립되므로 먼저 발전기 전압 안정성을 확인하십시오.
실내, 직사광선이 없는 곳, 부식성, 인화성 가스가 없는 곳, 전도성 먼지가 없는 곳. 주변 -10°C ~ 50°C(40°C 이상 정격 감소), 습도 95% RH 미만(결로 현상 없음), 고도 1000m 미만(감소 없음), 진동 5.9m/s² 미만. 외함은 IP20이므로 캐비닛이나 깨끗한 펌프 하우스가 필요합니다.
매뉴얼에서는 펌프가 드라이브에서 50m 이상 떨어져 있는 것을 권장하는데, 이는 이 규모에서 일반적입니다. 이는 긴 케이블의 반사 전압으로부터 모터 절연을 보호하고 작업을 수행한 후 수년 동안 권선 고장의 위험을 줄입니다.
60초 동안 정격 전류의 150%, 12초 동안 170%, 1.5초 동안 190%. 1분 동안 112.5A인 37kW 장치에서는 대형 잠수정의 돌입 시작과 일시적인 부하 스파이크에 충분합니다.
예. 범용 모드로 주문하면 배송 전에 P8-00이 적절하게 설정되어 SVC 또는 V/F 제어, PID, Modbus 및 전체 보호 세트를 갖춘 표준 인버터를 제공합니다. 태양광 펌프 모드는 다른 옵션입니다. 프로젝트에 필요한 것이 무엇인지 알려주십시오. 태양광 펌프 모드의 장치는 나중에 P8-00을 0으로 하여 범용으로 전환되는데, 이는 복귀가 아닌 매개변수 변경입니다.
펌프 정격, 총 양정, 일일 물량 및 현장 위치를 보내주시면 드라이브 모델, 어레이 구성 및 DC 보호 목록을 하나의 패키지로 제공해 드리겠습니다. 가격, 리드타임, OEM 조건이 함께 제시되어 있으므로 모든 내용을 하나의 문서로 고객에게 전달할 수 있습니다.
