Csivei 공장의 0.75-2.2kW 3상 380V 태양광 펌프 및 범용 인버터 VFD는 고전압 DC 입력 범위를 갖추고 있습니다. 최대 DC 입력은 900VDC이며 권장 개방 회로 전압 범위는 550~750VDC, MPPT 범위는 450~600VDC입니다. 조정 가능한 시작 전압 범위는 300~900VDC입니다. 이 값은 권장 배열 표에 표시된 패널 문자열을 선택하기 위한 기초를 제공합니다.
이 시리즈는 0.75kW, 1.5kW 및 2.2kW의 세 가지 모터 정격을 포괄합니다. 정격 출력 전류는 각각 2.1A, 3.8A 및 5.1A입니다. 각 모델은 3상 380V AC 공급용으로 설계되었으며 태양광 펌프 모드에서 올바르게 구성된 태양광 어레이와도 작동할 수 있습니다. 작동 모드 선택에 따라 드라이브가 태양광 펌핑에 사용될지 아니면 범용 인버터로 사용될지 여부가 결정됩니다.
나열된 모듈 옵션의 경우 권장 어레이는 250W(37±1V) 정격 모듈 18개로 구성된 스트링 1개 또는 300W(45±1V) 정격 모듈 15개로 구성된 스트링 1개를 사용합니다. PV 스트링 전압이 높을수록 주어진 전력 수준에서 DC 전류가 낮아질 수 있으며, 이는 장기간 실행 시 케이블 전류 및 전압 강하를 관리하는 데 도움이 될 수 있습니다. 최종 스트링 설계에서는 실제 모듈 전기 데이터를 사용해야 하며 어레이의 최대 개방 회로 전압을 드라이브 제한 내에서 유지해야 합니다.

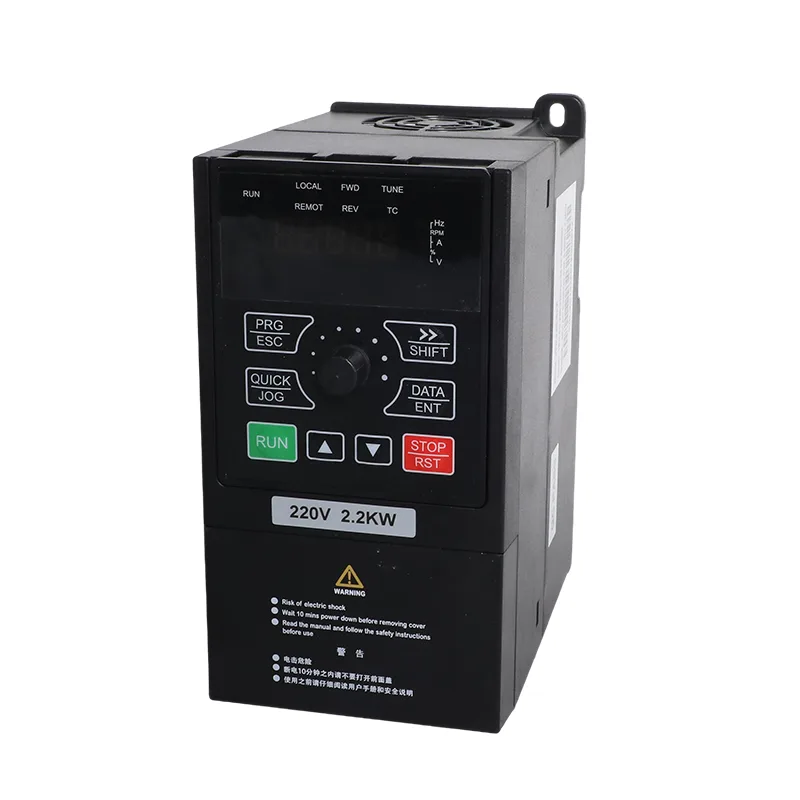

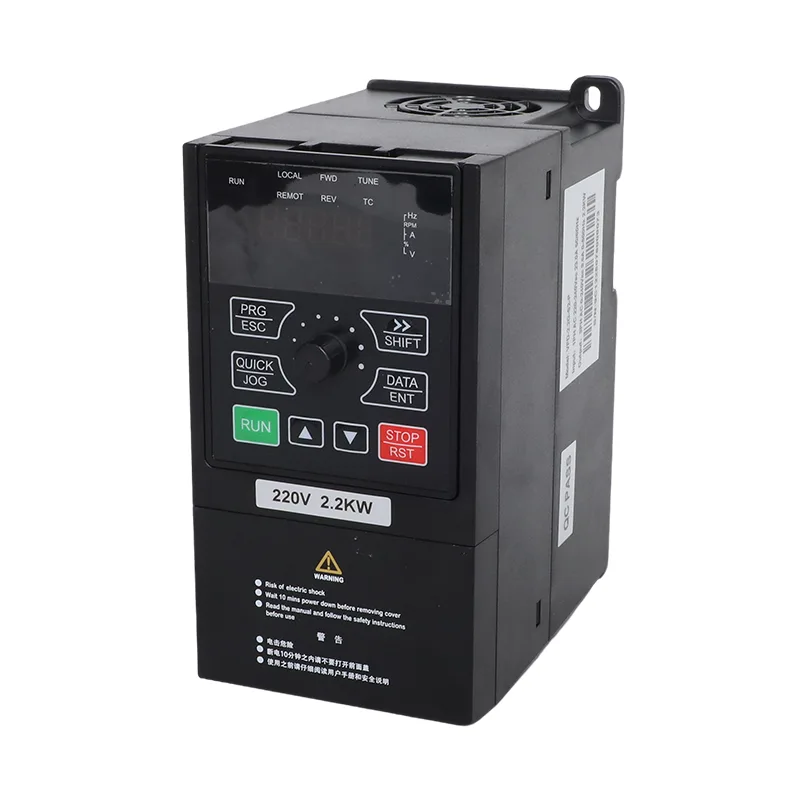

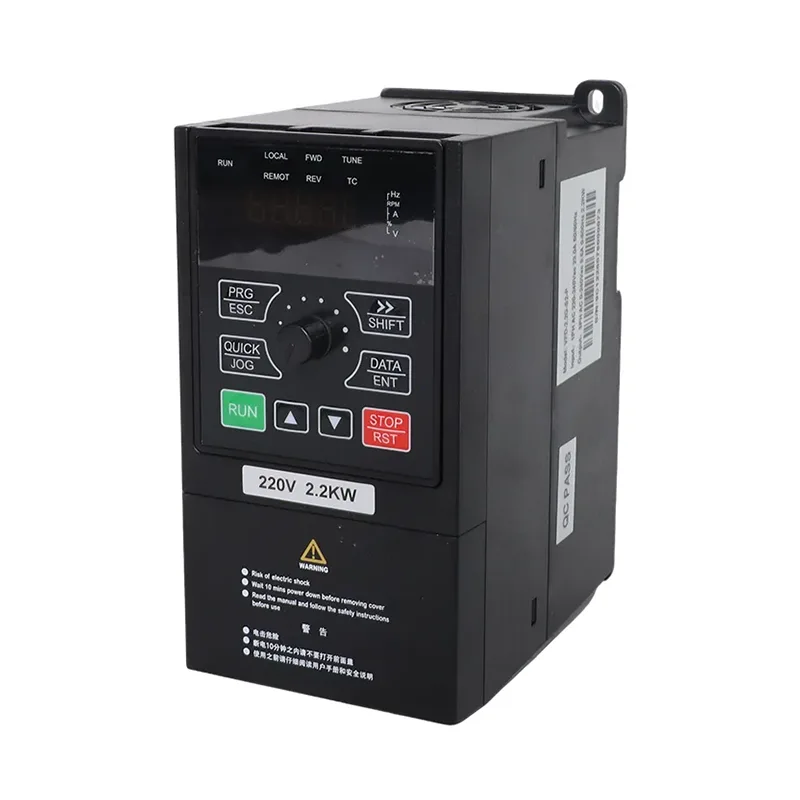

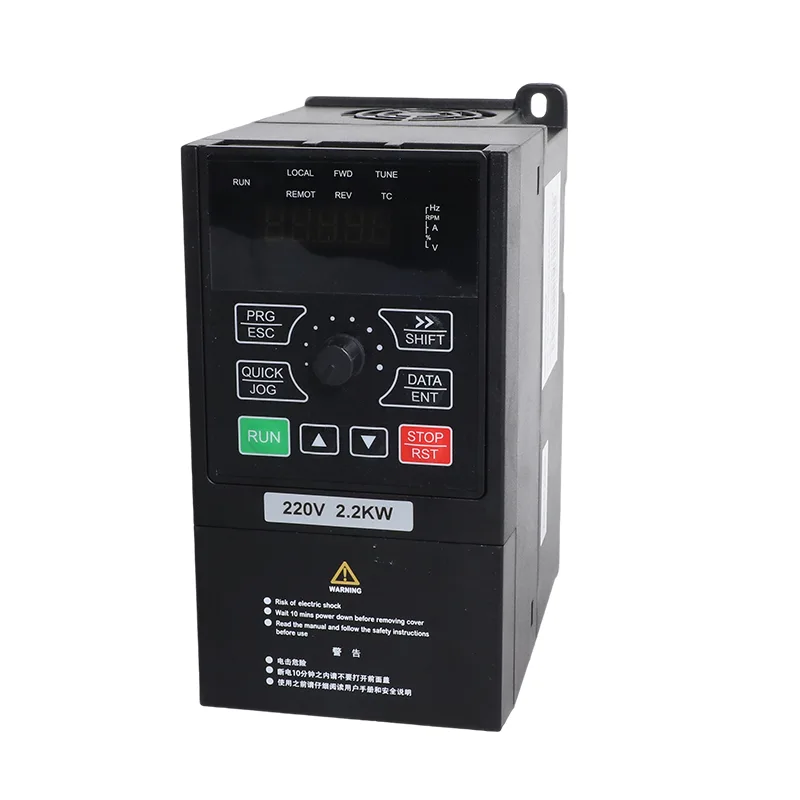

세 가지 모델은 171 × 86 × 138mm 크기와 무게 약 1kg의 소형 섀시를 공유합니다. 67.3 × 157.5mm의 장착 공간은 인버터를 더 작은 제어 캐비닛이나 장비 인클로저에 장착하는 데 도움이 됩니다. 이 컴팩트한 형태는 소형 펌프나 기계에 가변 속도 제어가 필요하지만 설치 공간이 제한적인 경우에 유용합니다.
P8-00을 1로 설정하면 드라이브가 태양광 펌프 모드로 작동합니다. MPPT 추적은 사용 가능한 광전지 전력에 따라 작동을 조정하고, 약한 빛 논리 및 펌프 관련 보호 기능은 변화하는 태양광 조건을 관리하는 데 도움이 됩니다. 시스템을 지정할 때 어레이 스트링 전압, 모터 정격 및 펌프 요구 사항을 모두 확인해야 합니다.
P8-00을 0으로 설정하면 태양전지 어레이 없이 호환되는 3상 모터에 동일한 하드웨어를 사용할 수 있습니다. SVC 또는 V/F 제어는 모터 속도 조절을 지원하며 내장된 PID 및 RS485 Modbus RTU는 적절한 압력, 유량 또는 프로세스 제어 애플리케이션에 사용할 수 있습니다. CSIVEI는 배송 전에 요청된 작동 모드를 구성할 수 있습니다. 이후의 모드 변경은 관련 매개변수를 통해 이루어지며 제품 설명서를 따라야 합니다.
| 목 | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| 적용 모터 | 0.75kW / 1HP | 1.5kW / 2마력 | 2.2kW / 3마력 |
| 공칭 용량 | 1.5kVA | 3kVA | 4kVA |
| 입력 전류 | 3.4A | 5A | 5.8A |
| 출력 전류 | 2.1A | 3.8A | 5.1A |
| AC 입력 전압 | AC 3 PH 380V(-15%) ~ 440V(+10%) | ||
| 최대. DC 입력 전압 | 900VDC | ||
| 권장 Voc 범위 | 550~750VDC | ||
| 권장 MPPT 범위 | 450~600VDC | ||
| 시작 전압 범위 | 300 ~ 900 VDC, 매개변수 조정 가능 | ||
| 정격 출력 전압 | 3PH 380V AC | ||
| 소음 수준 | 최대 50dBA |
| 모델 | 37±1V 모듈, 250W±5Wp | 45±1V 모듈, 300W±5Wp | ||
| 문자열당 모듈 | 문자열 | 문자열당 모듈 | 문자열 | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| 목 | 사양 |
| 정격 주파수 | 50/60Hz |
| 입력 주파수 범위 | ±5%(47.5~63Hz) |
| 출력 전압 | 0 ~ 입력 전압 |
| 출력 주파수 | 0.1~500Hz |
| 최대 주파수 | 0~500Hz(SVC 및 V/F 제어) |
| 캐리어 주파수 | 0.8kHz ~ 8kHz, 로드에 맞게 자동 조정(최대 16kHz 지원) |
| 주파수 분해능 | 디지털 설정 0.01Hz; 아날로그 설정 최대 주파수의 0.025% |
| 제어 모드 | 센서리스 벡터 제어(SVC); V/F 제어 |
| 시동 토크 | 0.5Hz / 150%(SVC) |
| 속도 범위 | 1:100(SVC) |
| 속도 안정성 정확도 | ±0.5%(SVC) |
| 과부하 용량 | 60초 동안 150% 정격 전류; 12초 동안 170%; 1.5초 동안 190% |
| 토크 부스트 | 자동 토크 부스트; 수동 부스트 0.1% ~ 30.0% |
| V/F 곡선 | 선형, 다점 및 사각 곡선(1.2 / 1.4 / 1.6 / 1.8 / 2.0 전력) |
| V/F 분리 | 완전분리, 반분리 |
| 가속/감속 | 선형 또는 S-곡선, 0.0 ~ 6500.0초 |
| DC 제동 | 시작 주파수 0.00Hz ~ 최대 주파수; 시간 0.0~36.0초; 현재 0.0% ~ 100.0% |
| 조그 제어 | 조그 주파수 0.00Hz ~ 최대 주파수(기본값 5Hz); 가속/감속 0.0~6500.0초 |
| 내장 PID | 예, 외부 컨트롤러가 없는 압력, 유량 또는 온도 폐쇄 루프용 |
| AVR | 그리드 전압이 변동할 때 출력 전압이 안정적으로 유지됩니다. |

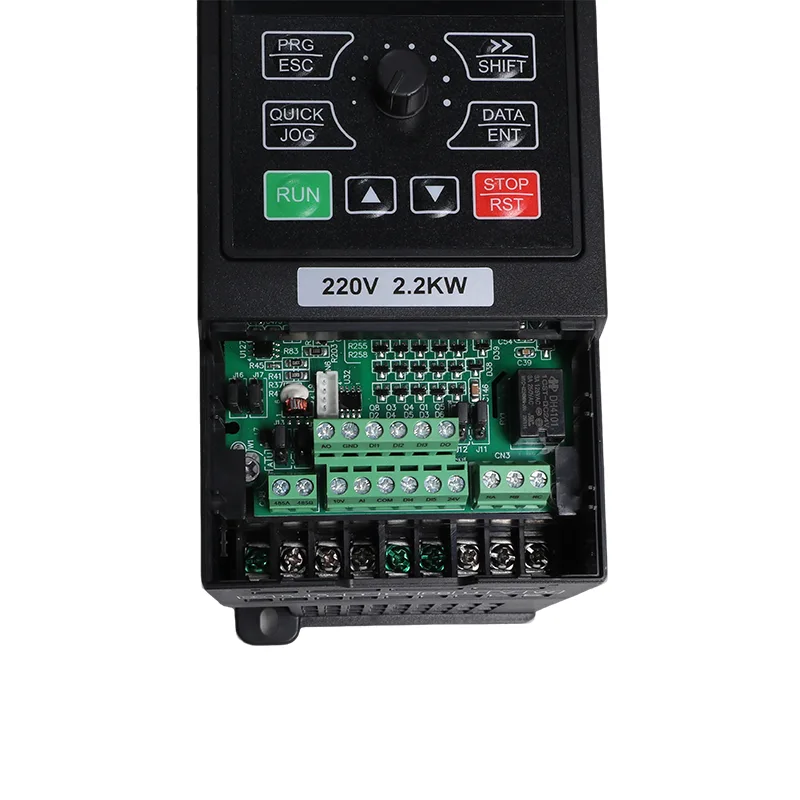

| 입력 단자 | 5개의 디지털 입력, DI5는 최대 50kHz의 고속 펄스를 지원합니다. 1개의 아날로그 입력 0-10 V 또는 0-20 mA; 1개의 키패드 전위차계 입력 |
| 출력 단자 | 최대 50kHz의 고속 펄스 출력 1개; 1개의 릴레이 출력; 1개의 아날로그 출력 0-20mA 또는 0-10V |
| 의사소통 | RS485, 모드버스 RTU |
| 보호 | 전원 투입 시 모터 단락, 출력 결상, 과전류, 과전압, 저전압, 과열, 과부하, 부족 부하, 약한 빛 감지 |
| 작동 온도 | -10°C ~ 50°C; 40°C 이상에서는 1°C당 1% 감소 |
| 보관온도 | -20°C ~ 60°C |
| 습기 | 95% RH 이하, 결로 없음 |
| 고도 | 1000m 이하; 1000m에서 3000m로 100m당 1% 감소 |
| 진동 | 5.9m/s²(0.6g) 이하 |
| 울로 둘러싼 땅 | IP20, 벽면 장착 또는 캐비닛, 수직 설치 |
| 유통 시스템 | 테네시, 티티 |
| EMC / 안전 | IEC 61800-3(C3); IEC 61800-5-1 |
이 전력 범위는 조정 가능한 속도, 태양광 작동 또는 두 가지 모두가 유용한 소형 3상 펌프 및 모터 구동 장비용으로 설계되었습니다.
펌프 시스템의 경우 조정 가능한 가속 및 감속을 통해 흐름이 형성되고 떨어지는 속도를 관리하는 데 도움이 될 수 있습니다. 올바른 램프 설정은 펌프, 배관 및 유압 조건에 따라 다릅니다. 모터 출력만으로 가정하기보다는 시운전 중에 선택해야 합니다.
권장되는 어레이 구성은 한 스트링에 250W에서 18개 모듈 또는 300W에서 15개 모듈을 사용합니다. 인버터는 최대 900VDC를 지원하며 권장 Voc 범위는 550~750VDC, MPPT 범위는 450~600VDC입니다. 스트링을 확인하기 전에 현장 온도 조건에서 모듈의 실제 개방 회로 전압을 확인하십시오.
태양광 펌프 모드의 경우 P8-00을 1로 설정하고 범용 모드의 경우 0으로 설정합니다. 동일한 플랫폼은 MPPT 기반 태양광 펌핑과 SVC/V/F 모터 제어, 내장형 PID 및 Modbus RTU를 결합하여 적합한 펌프 또는 경기계 응용 분야에 사용할 수 있습니다.
P8-10 ~ P8-14는 약한 빛 정지 및 재시작 동작을 구성합니다. 저부하 보호 및 수위 입력은 설치에 맞게 올바르게 배선 및 구성된 경우 펌프 보호도 지원할 수 있습니다.
171 × 86 × 138mm 섀시의 무게는 약 1kg입니다. 내장된 PID, 5개의 디지털 입력, 아날로그 I/O 및 RS485 Modbus RTU는 지원되는 폐쇄 루프 애플리케이션을 위해 별도의 PID 컨트롤러가 필요 없이 로컬 제어 및 통합 옵션을 제공합니다.
단일 스트링에 250W(37V 유형) 모듈 18개 또는 300W(45V 유형) 모듈 15개. 둘 다 권장되는 550~750VDC 개방 회로 범위 내에 어레이를 배치합니다. 정격 최대값인 900VDC를 초과하지 마십시오.
예, 이는 일반적인 오프 그리드 설정입니다. 어레이를 DC 단자에 연결하고 펌프를 U, V 및 W에 연결하고 태양광 공급을 위해 P8-15를 1로 설정하면 어레이가 충분한 전압을 제공할 때마다 드라이브가 작동합니다.
어느 것도 아니다. 제어는 센서리스 벡터 또는 V/F이며 둘 다 피드백이 없습니다. MPPT, 공회전 보호, 경부하 보호 및 정압을 위한 옵션 PID가 이미 드라이브에 포함되어 있습니다.
P8-09는 작동 주파수의 하한을 기본적으로 10.00Hz로 설정합니다. P8-10의 약한 빛 임계값과 함께 이는 드라이브가 펌프를 너무 느리게 회전시켜 물을 이동시키는 것을 방지합니다.
Modbus RTU를 갖춘 RS485를 통해 가능합니다. 작동 주파수, 버스 전압, 출력 전류, 출력 전력, DI 및 DO 상태, 전류 공급 모드는 모두 U0 모니터링 그룹에서 읽을 수 있으며, U0-49의 공급 모드는 그리드 또는 태양광을 표시합니다.
예. 이 크기의 대부분은 현장 어디에도 어레이가 없는 380V 공급 장치에서 온실 팬, 작업장 펌프, 냉각수 순환 및 소형 압축기를 구동하는 범용 모드로 배송됩니다. 동일한 하드웨어, 동일한 매개변수, 다른 모드. 주문할 때 원하는 것을 알려주십시오. 태양광 펌프 모드로 구입한 장치는 P8-00을 0으로 설정하여 전환됩니다.
모델 구성과 수량을 알려주시면 가격과 함께 배송 날짜를 서면으로 알려드립니다. 표준 등급과 OEM 브랜드 제품은 동일한 일정으로 배송되지 않습니다. 케이스 인쇄와 라벨이 귀하의 작품에 맞게 제작되므로 주문하기 전에 결정하는 것이 좋습니다.
