HVAC 제어판

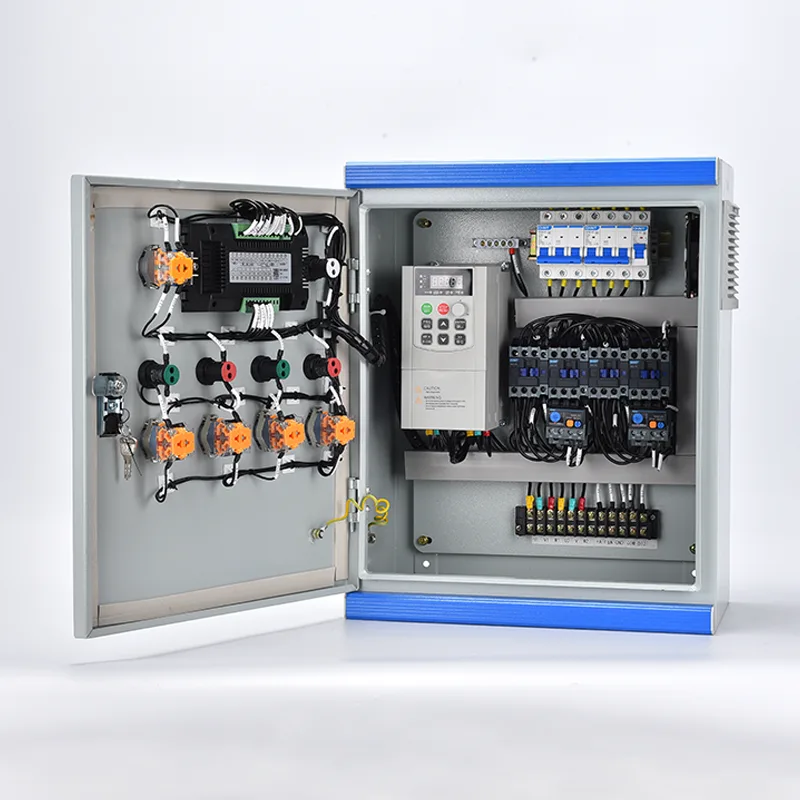

각 HVAC 제어 패널은 단일 패키지형 공기 조화 장치, 여러 펌프와 냉각 타워가 있는 냉각기 플랜트, 건물 전체의 VAV 구역 관리 시스템 등 관리하는 기계 시스템의 특정 요구 사항에 맞게 설계되었습니다. 패널 하우징은 입력 전원 절연, 회로 보호, 모터 스타터(직접 온라인, 스타-델타, 소프트 스타터 또는 가변 주파수 드라이브), 제어 릴레이, 안전 인터록 및 온도, 습도, 압력, 유량 및 공기 품질 입력을 위한 현장 센서 단자가 있는 전용 컨트롤러(일반적으로 PLC 또는 DDC) 등 전체 전기 인프라를 수용합니다. 도어 장착형 HMI 터치스크린 또는 키패드 디스플레이는 운영자에게 실시간 시스템 가시성과 매개변수 제어를 제공합니다. BACnet, Modbus 또는 이더넷/IP를 통한 연결을 통해 건물 관리 시스템(BMS)과 원활하게 통합할 수 있습니다. IP42에서 IP65까지의 보호 등급은 실내 기계실, 옥상 플랜트 플랫폼 및 노출된 실외 위치에 적합합니다. 포괄적인 보호 체계는 화재 경보 차단, 동파 방지 및 기류 방지를 위해 배선된 강제 안전 인터록을 통해 모든 회로의 단락, 과부하, 위상 손실, 저전압/과전압 및 접지 누출을 포괄합니다. IEC 61439-1/2, IEC 60364 및 지역 전기 안전 표준을 완벽하게 준수합니다.

이상적인 애플리케이션

단일 공기 처리기부터 캠퍼스 전체의 중앙 플랜트에 이르기까지 HVAC Control Panel은 기계 시스템을 안전하고 효율적으로 실행하며 더 광범위한 건물 자동화 네트워크와 조화를 이루는 중앙 집중식 전기 지능을 제공합니다.

상업용 사무실 건물 및 복합 용도 개발

대형 오피스 타워, 쇼핑몰, 복합 용도 단지에서는 여러 개의 공기 조화 장치, 냉각기, 냉각 타워 및 환기 구역을 운영합니다. HVAC 제어 패널은 공급 및 환기 팬, 냉각 코일, 이코노마이저 댐퍼 및 필터 상태를 관리하는 AHU 패널 또는 여러 압축기, 1차 및 2차 펌프, 냉각탑 팬을 시퀀싱하는 냉각기 플랜트 패널 등 각 기계 패키지의 제어 및 보호를 중앙 집중화합니다. BACnet/IP 또는 Modbus를 통해 건물의 BMS와 통합하면 시설 관리자가 중앙 워크스테이션에서 모든 시스템을 모니터링하고 조정할 수 있습니다.

산업 및 제조 시설

공장, 가공 공장 및 창고에는 쾌적한 에어컨과 별도로 전용 환기 및 공정 냉각이 필요한 경우가 많습니다. 이러한 환경의 제어 패널은 고출력 배기 팬, 보충 공기 장치, 집진 시스템 및 공정 냉각기를 관리합니다. 산업용 통신 프로토콜을 사용하는 PLC 기반 제어는 생산 라인 작동 또는 프로세스 오븐 배기에 따른 환기 조정과 같은 복잡한 인터록 논리를 지원합니다. 향상된 먼지 및 습기 보호 기능을 갖춘 견고한 인클로저는 까다로운 주변 조건을 처리합니다.

데이터 센터 및 미션 크리티컬 시설

데이터 센터 냉각은 연중무휴로 중요한 기능입니다. 컴퓨터실 공기 처리기(CRAH), 컴퓨터실 에어컨(CRAC), 냉수 펌프 및 응축기 팬을 관리하는 HVAC 제어 패널은 중복성과 신뢰성을 위해 설계되었습니다. 이중 전원 입력, 자동 전환 스위치 통합 및 오류 방지 경보 출력은 유틸리티 장애에도 냉각이 계속되도록 보장합니다. 데이터 센터 인프라 관리(DCIM) 플랫폼에 대한 Modbus/BACnet 연결을 통한 고정밀 온도 및 습도 제어는 실시간 환경 모니터링을 제공합니다.

병원 및 의료 시설

수술실, 격리실, 클린룸, 일반 병동은 각각 특정한 공기 질, 온도, 습도 및 압력 관계를 요구합니다. 의료 환경의 HVAC 제어판은 이러한 정밀한 환경을 관리합니다. 고온/저온, 습도 이상, 기류 손실, 필터 상태 등의 중요한 경보 기능은 건물의 간호사 호출 또는 중앙 모니터링 시스템에 내장되어 있습니다. 패널은 유지 관리가 용이하도록 설계되었으며 시스템을 종료하지 않고도 서비스를 제공할 수 있는 격리 시설이 통합되어 있습니다.

호텔, 리조트 및 숙박업

손님의 편안함이 가장 중요합니다. HVAC 제어 패널은 중앙 냉각 장치, 보일러 시스템, 공용 공간에 사용되는 공조기, 게스트 층 전체의 팬 코일 장치 구역 컨트롤러를 관리합니다. 사전 프로그래밍된 점유 기반 일정은 점유 인원이 적은 기간 동안 에너지 소비를 줄이는 동시에 체크인 시간까지 객실이 편안한 설정 지점에 도달하도록 보장합니다.

교육 캠퍼스 및 기관 건물

여러 구조물에 분산되어 있는 대학 건물, 학교 및 정부 시설은 표준화된 HVAC 제어판 플랫폼의 이점을 누릴 수 있습니다. 각 건물의 기계실에는 AHU, 펌프 및 터미널 장치용 전용 패널이 제공되며 모두 캠퍼스 전체 BMS에 네트워크로 연결되어 있습니다. 이 접근 방식은 유지 관리 교육 및 예비 부품 관리를 단순화합니다.

기술 심층 분석

HVAC 제어 패널은 포괄적인 배전, 모터 제어 및 자동화 어셈블리로 설계되었으며 각각은 기계 장비 일정 및 작동 순서에 맞게 맞춤 설계되었습니다.

배전 및 회로 보호

수신 섹션은 사이트의 사용 가능한 고장 전류에 대해 계산된 단락 내량 등급을 갖춘 잠금 가능한 주 차단 스위치 또는 회로 차단기를 통해 3상 전원(일반적으로 400V/480V, 50/60Hz)을 수용합니다. 다운스트림 분배는 장비 기능별로 구성됩니다(팬, 펌프, 압축기 및 제어 회로에 대한 별도의 분기). 모터 회로 보호는 IEC 클래스 10/20/30 트립 곡선을 제공하는 과부하 계전기(전자 또는 열)와 함께 모터 전부하 전류에 일치하는 열-자기 회로 차단기 또는 퓨즈 단로기에 의해 제공됩니다. 제어 전원(일반적으로 24VAC, 24VDC 또는 230VAC)은 독립적으로 퓨즈가 연결된 2차 회로가 있는 전용 제어 변압기에서 파생되어 제어 전자 장치를 전원 측 과도 전류로부터 격리합니다.

모터 제어 및 시동 방법

모터 크기, 시동 토크 요구 사항 및 돌입 전류에 대한 기계 시스템의 허용 오차에 따라 패널에는 적절한 시동 방법이 통합되어 있습니다.

●  DOL(직접 온라인): 최대 약 7.5kW의 소형 팬 및 펌프용

●  스타-델타: 기동 전류를 줄여야 하는 중전력 모터용

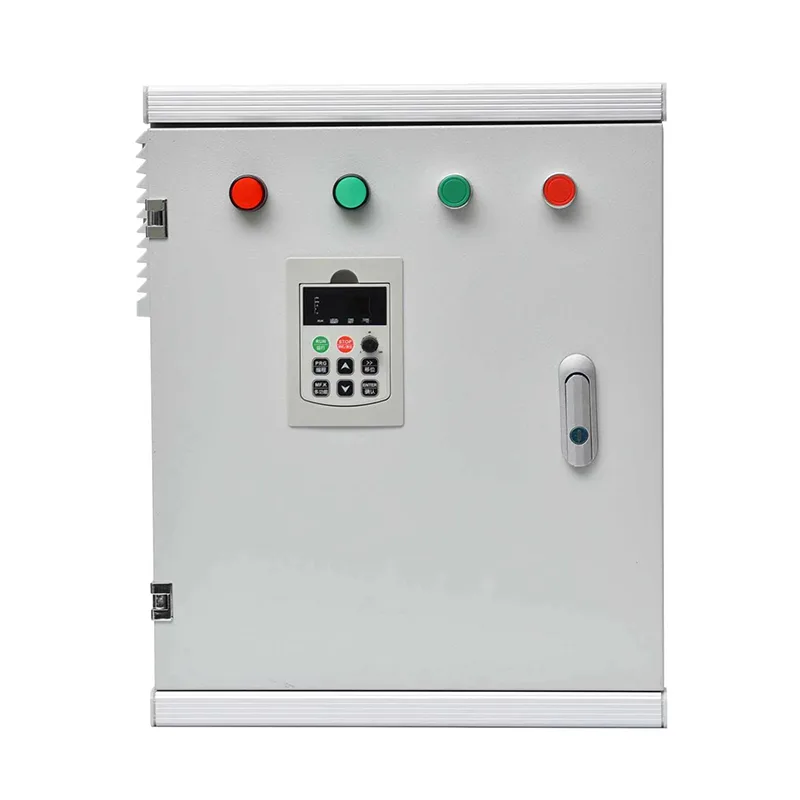

●  소프트 스타터: 부드러운 램프업으로 수격 현상이나 벨트 미끄러짐을 방지하는 펌프 및 팬용

●  가변 주파수 드라이브(VFD): 덕트 정압으로 제어되는 AHU 공급 팬 또는 루프 전체의 차압에 반응하는 보조 냉수 펌프와 같이 수요에 따라 속도 조절이 필요한 애플리케이션용

VFD는 케이블 길이가 제조업체 제한을 초과하는 경우 내장형 고조파 완화(DC 링크 초크) 및 출력 dV/dt 필터로 지정됩니다. 모든 드라이브는 속도 참조 및 상태 피드백을 위해 패널 컨트롤러와 직렬 통신하도록 구성됩니다.

컨트롤러 플랫폼: PLC 대 DDC

제어 아키텍처는 애플리케이션의 복잡성과 통합 요구 사항에 따라 선택됩니다.

●  DDC 컨트롤러는 기본 BACnet MS/TP 또는 BACnet/IP를 통해 BMS에 통합되는 상업용 HVAC 애플리케이션에 일반적입니다. 사전 프로그래밍된 애플리케이션 라이브러리는 표준 AHU, 냉각기 및 보일러 시퀀스를 포괄합니다.

●  PLC 기반 제어는 산업 환경, 복잡한 다중 압축기 시퀀싱 또는 시스템이 공정 기계와 같은 비 HVAC 장비와 인터페이스해야 하는 경우에 지정됩니다. PLC 플랫폼은 Profinet, Ethernet/IP 또는 Modbus TCP 통신을 통해 래더 로직, 기능 블록 또는 구조화된 텍스트 프로그래밍을 지원합니다.

●  두 플랫폼 모두 시간 일정, 온도/압력 PID 루프, 시작/중지 시퀀스, 알람 생성, 런타임 로깅 등 정의된 작업 순서를 실행합니다.

센서 인터페이스 및 현장 배선

전용 터미널 블록은 온도 센서(NTC 서미스터, RTD, 4-20mA), 압력 변환기 및 스위치, 습도 센서, 덕트 장착 공기 흐름 확인 스위치, 필터 상태용 차압 스위치 및 밸브/액추에이터 피드백 신호의 현장 배선을 수용합니다. 모든 아날로그 입력은 필터링되어 유도된 과도 전류로부터 보호됩니다. 디지털 입력은 옵토커플러 또는 삽입 릴레이를 통해 개별적으로 절연됩니다. 예를 들어 덕트 압력 센서 손실 시 고정 속도 팬 작동을 기본값으로 설정하는 등 구성 가능한 폴백 전략을 통해 센서 오류가 감지되고 경고됩니다.

HMI 및 운영자 인터페이스

도어 장착형 컬러 HMI 터치스크린(일반적으로 7인치 이상) 또는 개별 LED 표시기 및 푸시버튼이 로컬 운영자 인터페이스를 제공합니다. HMI는 사용자가 구성할 수 있는 대시보드를 통해 온도, 습도, 압력, 장비 런타임, 에너지 소비 추세 등 실시간 시스템 상태 그래픽을 표시합니다. 매개변수 조정은 다양한 액세스 수준(운영자, 감독자, 엔지니어)을 통해 비밀번호로 보호됩니다. 경보 알림에는 승인 추적과 함께 타임스탬프가 표시된 이벤트 로깅이 포함됩니다. BMS 통합 패널의 경우 HMI는 기본 일일 인터페이스가 아닌 로컬 오버라이드 및 시운전 도구 역할을 할 수 있습니다.

안전 인터록 및 보호 로직

중요한 안전 기능은 컨트롤러와 독립적으로 배선된 로직으로 구현되어 프로세서 오류가 발생하는 경우에도 오류 방지 작동을 보장합니다.

●  화재 ​​경보 인터페이스: 화재 패널의 무전압 접점 입력으로 AHU가 종료되고 댐퍼가 닫힙니다.

●  동파 방지: 물 코일의 저온 온도 조절 장치가 장치를 작동시키고 밸브를 열어 코일 파열을 방지합니다.

●  공기 흐름 증명: 공기 흐름의 차압 스위치가 확인된 공기 흐름 없이 전기 또는 가스 히터에 전원 공급을 방지합니다.

●  고압 및 저압 냉매 스위치는 압축기를 보호합니다.

●  현지 규정에 따라 요구되는 지진 및 진동 스위치

모든 안전 인터록은 주 제어 릴레이 또는 안전 PLC의 트립 회로에 배선되어 즉각적이고 무조건적인 종료를 보장합니다.

인클로저 및 환경 구축

패널 인클로저는 1.5mm ~ 2.0mm 전기 아연 도금 또는 분말 코팅 마감 처리된 스테인레스 스틸 시트로 제작됩니다. 일반적인 등급은 다음과 같습니다.

●  깨끗하고 온도가 조절되는 환경을 갖춘 실내 기계실용 IP42/IP43

●  장비실, 옥상 플랜트 인클로저 또는 반노출 위치용 IP54/IP55

●  비, 먼지, 직사광선에 노출되는 실외 설치를 위한 IP65

VFD 밀도가 높은 패널이나 주변 온도가 높은 설치 환경을 위해 자동 온도 조절 팬 제어 기능을 갖춘 필터링된 강제 통풍 환기인 능동 열 관리 기능이 포함되어 있습니다. 실외 캐비닛의 경우 차양 캐노피, 결로 방지 히터 ​​및 부식 방지 스테인리스 스틸 하드웨어가 지정됩니다.

통신 및 BMS 통합

통신 게이트웨이는 컨트롤러의 프로토콜을 시설의 BMS 백본으로 변환합니다. 기본 BACnet(MS/TP 또는 IP), Modbus RTU/TCP 및 선택적 LonWorks 또는 이더넷/IP 어댑터를 사용할 수 있습니다. 온도, 압력, 유속, 장비 상태, 가동 시간, 에너지 데이터, 경보 상태 등 모니터링되는 모든 지점이 BMS에 표시됩니다. 원격 설정값 조정 및 일정 관리를 통해 전체 건물 포트폴리오에 걸쳐 중앙 집중식 에너지 ​​최적화가 가능합니다.

에너지 효율 기능

옵션인 통합 전력 측정은 패널 수준 또는 개별 부하 소비를 측정합니다. 컨트롤러는 이코노마이저 자유 냉각, 수요 제어 환기(CO2 기반), 최적 시작/중지, 실외 조건에 따른 냉수 온도 재설정과 같은 에너지 최적화 시퀀스를 실행할 수 있어 고정 매개변수 제어에 비해 연간 HVAC 에너지 소비를 15%~25% 줄입니다.

4.자주 묻는 질문

Q1: HVAC Control Panel은 표준 제품입니까, 아니면 각 프로젝트에 맞게 맞춤 설계되었습니까?

각 패널은 프로젝트의 기계 장비 일정, 작동 순서 및 전기 부하 목록에 맞게 맞춤 설계되었습니다. 당사의 애플리케이션 엔지니어는 고객의 P&ID, 장비 데이터시트 및 제어 사양을 바탕으로 작업합니다. 표준화된 내부 아키텍처와 구성 요소 라이브러리는 현장별 요구 사항을 수용하는 동시에 일관된 품질을 보장합니다.

Q2: PLC 또는 DDC 중 어떤 컨트롤러 플랫폼을 사용합니까?

우리는 두 가지를 모두 제공하며 귀하의 프로젝트에 따라 적절한 플랫폼을 추천해 드립니다. DDC 컨트롤러(BACnet 기반)는 BMS 통합을 통해 상업용 건물 애플리케이션에 적합합니다. PLC는 산업 시설, 복잡한 시퀀스 또는 비 HVAC 장비와의 통합이 필요한 곳에 지정됩니다. 다중 공급업체 지원이 가능합니다. 당사는 주요 브랜드와 협력하고 있으며 개방형 플랫폼 대안도 제공할 수 있습니다.

Q3: 패널에서 제어할 수 있는 HVAC 장비는 무엇입니까?

당사의 패널은 공기 조화 장치(정량 및 VAV), 패키지형 옥상 장치, 냉각 장치(공냉식 및 수냉식), 보일러 시스템, 냉각탑, 펌핑 시스템(1차, 2차 및 3차), 팬 코일 장치, 열 회수 환기 장치, 배기/연기 추출 시스템 등 모든 일반적인 HVAC 장비에 맞게 구성됩니다. 전체 기계실을 관리하는 다중 장비 패널은 표준 제품입니다.

Q4: 패널을 기존 건물 관리 시스템과 통합할 수 있나요?

예. BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP 및 LonWorks를 포함한 통신 프로토콜을 사용할 수 있습니다. BMS와의 원활한 플러그 앤 플레이 통합을 보장하기 위해 엔지니어링 단계에서 특정 프로토콜, 전송 속도 및 포인트 목록을 확인합니다.

Q5: 패널은 어떤 안전 표준과 인증을 충족합니까?

패널은 저전압 스위치기어 및 컨트롤기어 어셈블리에 대해 IEC 61439-1/2에 따라 설계 및 테스트되었습니다. 모든 구성 요소에는 CE 마크가 있습니다. 추가 지역 인증(UL, UKCA 등)도 제공됩니다. 회로 검증, 절연 저항 테스트, 기능 순서 테스트 및 안전 인터록 검증을 포함하여 전체 FAT(공장 승인 테스트) 문서가 모든 패널과 함께 제공됩니다.

Q6: 패널은 배송 전에 어떻게 테스트됩니까?

모든 패널은 지점 간 배선 검증, 절연 저항 테스트(전원 및 제어 회로), 모든 모터 스타터 및 드라이브의 전체 기능 테스트, 컨트롤러 I/O 루프 검사, 승인된 제어 설명에 대한 시뮬레이션된 작동 순서 테스트, HMI 및 통신 인터페이스 테스트, 안전 인터록 기능 검증을 포함한 포괄적인 공장 승인 테스트를 거칩니다. 자세한 FAT 보고서가 패널과 함께 제공됩니다.

Q7: 설치 후 어떤 유지 관리가 필요합니까?

권장되는 연간 유지 관리에는 느슨한 종단을 식별하기 위한 전원 연결의 열화상 촬영, 안전 인터록 및 비상 정지의 기능 점검, 센서 보정 확인, 냉각 팬 및 필터 상태 검사, 인클로저 내부의 일반적인 청소가 포함됩니다. 모든 구성 요소는 전면 도어를 통해 접근할 수 있습니다. 퓨즈 및 접촉기 코일과 같은 중요한 예비 부품은 제공된 유지 관리 설명서에 나와 있습니다.

Q8: 현장 시운전을 지원할 수 있습니까?

모든 패널에는 화상 통화를 통한 원격 시운전 지원이 포함되어 있습니다. 현장 시운전 및 BMS 통합 서비스는 프로젝트 위치 및 범위에 따라 조정될 수 있습니다.

새로운 국제공항 터미널 — HVAC 제어판 배포

배경

중동의 주요 국제공항은 늘어나는 수용력 수요를 수용하기 위해 새로운 여객 터미널을 건설했습니다. 700,000제곱미터가 넘는 면적을 자랑하는 이 터미널에는 50°C에 달하는 극한의 실외 온도에서 출발 홀, 도착 홀, 소매 구역, 라운지 및 수하물 취급 구역 전반에 걸쳐 승객의 편안함을 유지하기 위한 포괄적인 HVAC 인프라가 필요했습니다.

도전

기계 설계에는 수냉식 원심 냉각기 12개, 15kW~160kW 범위의 공기 처리 장치 48개, 다수의 냉각수 펌프 세트(1차 및 2차), 냉각탑 팬, 에너지 회수 환기 장치, 밀폐된 수하물 처리 및 공장 구역을 위한 전용 환기 장치를 갖춘 중앙 냉각 장치가 지정되었습니다. 모든 장비는 여러 기계 바닥과 옥상 플랜트 인클로저에 분산되었습니다.

해당 프로젝트의 전기 계약업체는 어려운 건설 일정에 직면했습니다. 각 장비에 대한 개별 제어 패널을 현장에서 제작하려면 장기간 현장에 많은 수의 전기 기술자가 필요하고 품질 변화가 발생하며 전기 및 제어 하청업체 간의 조정 오류가 발생할 위험이 있습니다. 공항 운영자는 또한 중앙 집중식 에너지 ​​관리 및 예측 유지 관리를 위해 시설의 엔터프라이즈 BMS와 BACnet의 완전한 통합을 의무화했습니다.

공장에서 엔지니어링된 HVAC 제어 패널이 필요한 이유는 무엇입니까?

프로젝트 팀은 모든 HVAC 제어 패널을 공장에서 설계되고 사전 테스트된 어셈블리로 조달하기로 결정했습니다. 장점은 결정적이었습니다.

●  모든 패널은 기계 장비 일정과 제어 컨설턴트의 작동 순서에 따라 설계되어 각 패널과 할당된 장비 간의 일대일 일치를 보장합니다.

●  모든 내부 전원 분배, 모터 보호, VFD, 제어 배선, PLC/DDC 로직 및 HMI 구성은 배송 전에 공장에서 완벽하게 조립 및 테스트되었습니다. 즉, 패널 장착에 소요되는 현장 시간을 단축하고, 들어오는 전원을 연결하고, 필드 센서 케이블을 종단합니다.

●  BACnet 통신 게이트웨이가 사전 구성되었으며 패널이 도착하기 전에 전체 포인트 목록이 BMS 통합업체에 제공되어 긴 현장 프로토콜 디버깅이 필요하지 않습니다.

●  안전 인터록(화재 경보 차단, 냉수 코일의 동파 방지, 전기 히터의 기류 방지 인터록)은 문서화된 검증을 거쳐 공장에서 배선되어 엄격한 공항 당국의 안전 요구 사항을 충족합니다.

●  48개 AHU 전체에 걸쳐 일관된 패널 설계로 운영자 교육과 공항 유지관리팀의 예비 부품 재고 확보가 단순화되었습니다.

전개

냉각기, 펌프, AHU 및 에너지 회수 시스템을 포함하는 86개의 HVAC 제어 패널이 제조 및 납품되었습니다. 패널 크기는 소형 환기 장치를 위한 소형 벽 장착형 인클로저부터 VFD가 통합된 160kW AHU용 다중 섹션 바닥 설치형 캐비닛까지 다양했습니다. 모든 패널에는 로컬 운영자 액세스를 위한 BACnet/IP 통신 게이트웨이와 도어 장착형 HMI 터치스크린이 통합되어 있습니다. 패널은 사전 프로그래밍되고 FAT 테스트를 거쳐 배송되었으며, 각 패널의 문서 팩에는 실제 배선 다이어그램, 컨트롤러 로직 인쇄물 및 FAT 인증서가 포함되어 있습니다.

결과

●  기존 현장 제작 패널을 기준으로 한 예산 추정치에 비해 현장 시운전 시간이 약 50% 단축되어 터미널 개장 기한을 맞추는 데 도움이 되었습니다.

●  공장 FAT 프로그램은 사전 테스트 중에 12개의 시퀀스 로직 충돌을 식별하고 수정했습니다. 그렇지 않으면 비용이 많이 드는 현장 문제 해결 중에 나타날 수 있는 문제입니다.

●  공항 BMS와의 완전한 BACnet 통합은 패널 가동 후 3주 이내에 달성되었으며, 86개 패널 모두 운영 데이터를 보고하고 감독 명령을 수락했습니다.

●  운영 첫해에 BMS에 기록된 데이터를 통해 시설 팀은 냉수 온도 재설정 일정을 최적화하여 원래 설계 기준에 비해 냉각기 플랜트 에너지 소비를 12% 절감할 수 있었습니다.

●  공항의 유지 관리 계약자는 표준화된 패널 설계와 효율적인 팀 친숙화를 위한 포괄적인 문서를 인정하면서 최소한의 수정 작업을 보고했습니다.
